Descripción

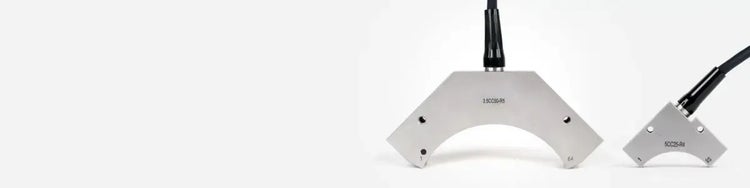

Las sondas convexas presentan una estructura resistente a la corrosión hecha de acero inoxidable, que además garantiza una protección a prueba de agua hasta en 1 m de sumersión. La impedancia acústica de estas sondas equivale a aquella del agua. Son compatibles con suelas (zapatas) ajustables de inmersión y sirven para inspeccionar esquinas hechas en polímero reforzado con fibra de carbono (CFRP) y materiales compuestos en busca de delaminación.
Ventajas
- Impedancia acústica similar al agua.
- Resolución circunferencial elevada alrededor del radio.
- Carcasa de acero inoxidable resistente a la corrosión.
- Impermeabilidad garantizada hasta una profundidad de 1 m (3,28 pies) bajo el agua
- Compatible con suelas de inmersión ajustables
Aplicaciones típicas
- Inspección de esquinas de polímeros reforzados con fibra de carbono (CFRP)
- Detección de desprendimientos en materiales compuestos
Especificaciones y dimensiones de las sondas
N.º de pieza
N.º de referencia
Tipo de carcasa
Frecuencia (MHz)
Cantidad de elementos
Paso [Pitch] (mm)
Elevación (mm)
Radio (mm) (R)
Ángulo (°) (A)
Tipo de inspección
3.5CC10.2-16-R1
U8330453
R1
3,5
16
1,0
5,0
10,2
90
D. I.
5CC10.2-16-R1
U8330709
R1
5,0
16
1,0
5,0
10,2
90
D. I.
3.5CC25-32-R4
U8330629
R4
3,5
32
1,32
6,0
25,0
90
D. I., D. E.
5CC25-32-R4
U8330479
R4
5,0
32
1,32
6,0
25,0
90
D. I., D. E.
3.5CC50-64-R5
U8330630
R5
3,5
64
1,65
6,0
50,0
121
D.E.
5CC50-64-R5
U8330636
R5
5,0
64
1,65
6,0
50,0
121
D.E.
Estas sondas son suministradas con un conector OmniScan® y un cable de 2,5 m (8,2 pies). También, pueden ser adaptadas a otros conectores y longitudes de cable específicos.
