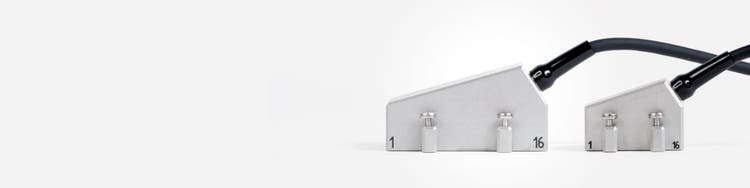

Las sondas de penetración profunda están diseñadas especialmente para potenciar aún más las señales ultrasónicas. Saque provecho de la penetración mejorada que es proporcionada por las elevaciones (altura de los elementos) más amplias de estas sondas, con el fin de ejecutar ensayos no destructivos en el acero al carbono de mayor espesor, así como en materiales ruidosos y granulares.
Ventajas
- Elevación extra amplia destinada a aumentar la energía ultrasónica
- Disponibilidad en diferentes frecuencias, según sus necesidades para una definición más alta o penetración más profunda
- Disponibilidad con un recuento de elementos más elevado (A33) para técnicas avanzadas, como el escaneo por TFM, PCI o compuesto.
Aplicaciones típicas
Sondas A3, A4, A5 y A33
Aplicaciones de inspección con penetración profunda
- Placas y soldaduras de gran espesor
- Forja
- Materiales ruidosos o granulares
Especificaciones y dimensiones de las sondas
| N.º de pieza | Frecuencia (MHz) |
Número de elementos | Paso (mm) |
Activo Apertura (mm) |
Elevación (mm) | Dimensiones externas en (mm) [pulg.] |
||
| Longitud | Ancho | Altura | ||||||
| 3.5L16-A3 | 3,5 | 16 | 1,60 | 25,6 | 16,0 | 36 (1.41) | 36 (1.41) | 25 (0.98) |
| 5L16-A3 | 5,0 | 16 | 1,20 | 19,2 | 12,0 | 36 (1.41) | 36 (1.41) | 25 (0.98) |
| 1.5L16-A4 | 1,5 | 16 | 2,80 | 44,8 | 26,0 | 57 (2.25) | 46 (1.80) | 30 (1.19) |
| 2.25L16-A4 | 2,25 | 16 | 2,00 | 32,0 | 20,0 | 57 (2.25) | 46 (1.80) | 30 (1.19) |
| 2.25L32-A5 | 2,25 | 32 | 0,75 | 24,0 | 24,0 | 29 (1.15) | 43 (1.67) | 24 (0.96) |
| 5L32-A5 | 5,0 | 32 | 0,60 | 19,2 | 20,0 | 29 (1.15) | 43 (1.67) | 24 (0.96) |
| 3.5L32-A33 | 3,5 | 32 | 1 | 32 | 24 | 40 (1.58) | 45 (1.77) | 35 (1.38) |
| 5L64-A33 | 5 | 64 | 0,5 | 32 | 24 | 40 (1.58) | 45 (1.77) | 35 (1.38) |
| Estas sondas son suministradas con un conector OmniScan™ y un cable de 2,5 m (8,2 pies). También, pueden ser adaptadas a otros conectores y longitudes de cable específicos. | ||||||||
