Descripción
Ventajas de las sondas Dual Linear Array™ y Dual Matrix Array™
- Capacidad de emisión y recepción de ondas longitudinales en materiales granulares
- Penetración incrementada en aceros inoxidables, que comprenden estructuras austeníticas, aleaciones resistentes a la corrosión y soldaduras por difusión
- Excelente relación entre la señal y el ruido
- Frecuencias más elevadas y elementos más pequeños que proporcionan ventajas en las aplicaciones destinadas a la detección de defectos diminutos

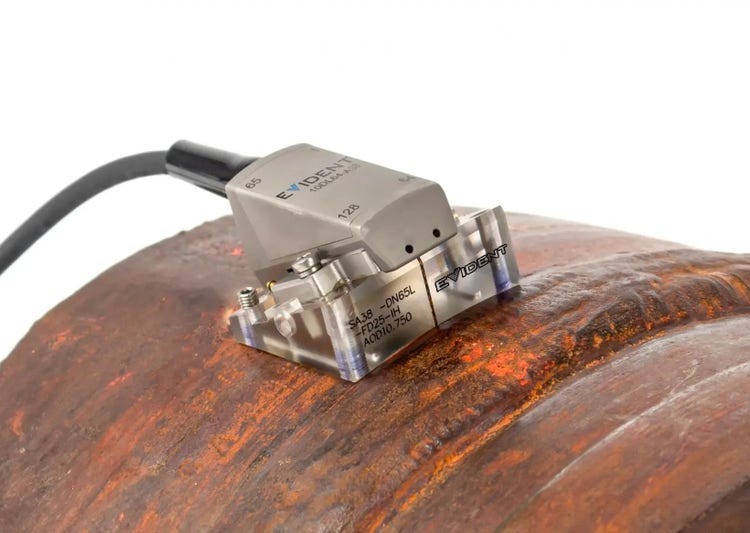

Sondas Dual Linear Array (DLA) A28 y A38
- Sondas de alta frecuencia (hasta 10 MHz) para aplicaciones con requisitos de alta sensibilidad (como el HTHA, daño por fluencia, agrietamiento inducido por hidrógeno orientado a la tensión [SOHIC])
- Matrices duales de 32 (A28) o 64 (A38) pequeños elementos que ofrecen amplia cobertura a través de una pequeña estructura
- Serie de suelas/zapatas para adaptarse a diámetros externos de tuberías de 4,5 pulg. [114,3 mm] o superiores
- Disponibilidad de una serie de suelas/zapatas con ángulo de tejado/techo que permiten una focalización pasiva en profundidades de 4 mm a 95 mm (de 0,16 pulg. a 3,74 pulg.)
- Compatibilidad con el soporte universal y los escáneres ChainSCANNER™, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER y SteerROVER

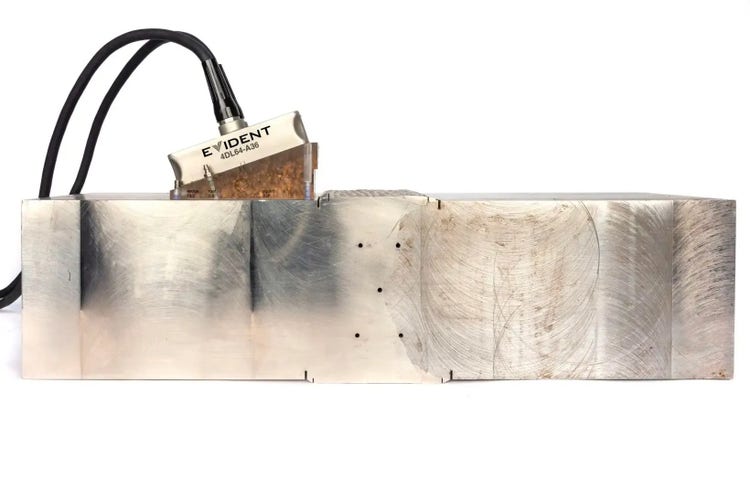

Sondas Dual Linear Array (DLA) A26 y A36
- Aplicaciones en soldaduras de acero inoxidable (materiales austeníticos, soldaduras de metales disímiles, revestimientos, etc.)
- Tuberías gruesas (de 40 mm a 80 mm [de 1,6 pulg. a 3,1 pulg.]) con la sonda lineal dual de 32 elementos A26
- Tuberías extragruesas (de 80 mm [3,1 pulg.] a más) con la sonda lineal de 64 elementos A36
- Serie de suelas/zapatas para adaptarse a diámetros externos de tuberías superiores a 8,625 pulg. [219 mm]
- Compatibilidad con el soporte universal y los escáneres ChainSCANNER y VersaMOUSE

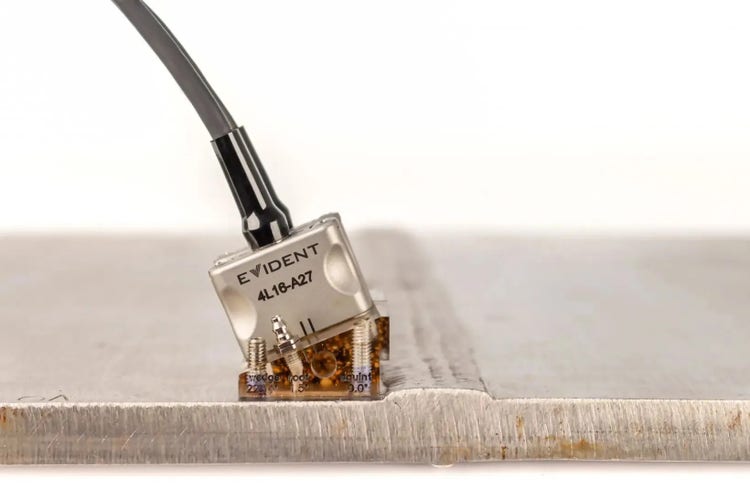

Sonda Dual Matrix Array de 32 elementos (16 × 2) A27
- Aplicaciones en soldaduras de acero inoxidable (materiales austeníticos, soldaduras de metales disímiles, revestimientos, etc.)
- Espesores de tubería de rango medio
- Serie de suelas/zapatas para adaptarse a diámetros externos de tuberías de 4,5 pulg. [114,3 mm] o superiores
- Compatibilidad con el soporte universal y los escáneres ChainSCANNER y VersaMOUSE

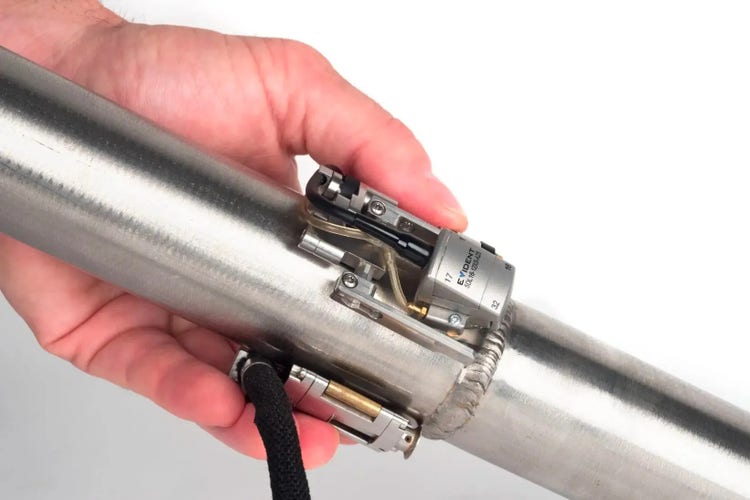

Sonda Dual Linear Array de 16 elementos A25
- Aplicaciones en soldaduras de acero inoxidable (materiales austeníticos, soldaduras de metales disímiles, revestimientos, etc.)
- Tubería de pared delgada (profundidad focal pasiva de aprox. 6 mm [0,23 pulg.])
- Serie de suelas/zapatas para adaptarse a diámetros externos de tuberías de 1 pulg. a 4,5 pulg. [de 25,4 mm a 114,3 mm] o superiores
- Compatible con el escáner COBRA
Especificaciones
Especificaciones y dimensiones de la sonda de ultrasonido multielemento (Phased Array)
| N.º de pieza | N.º de referencia | Frecuencia (MHz) |
Configuración | Cantidad de elementos | Paso (mm) |
Tamaño del elemento en elevación (mm) | Apertura activa (mm) | Dimensiones externas (mm) |
||
| Longitud | Ancho | Altura | ||||||||
| 2.25DM7X4-A17 | U8331715 | 2.25 | Matriz dual (7 × 4 elementos c/u.) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98) |
| 5DL16-12X5-A25 | Q3301132 | 5 | Matriz lineal dual (16 elementos c/u.) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71) |
| 2.25DL32-32X12-A26 | Q3301043 | 2.25 | Matriz lineal dual (32 elementos c/u.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DL32-32X12-A26 | Q3301480 | 4 | Matriz lineal dual (32 elementos c/u.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DM16X2-A27 | Q3300060 | 4 | Matriz dual (16 × 2 elementos c/u.) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79) |
| 10DL32-9.6X5-A28 | Q3301742 | 10 | Matriz lineal dual (32 elementos c/u.) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96) |
| 2.25DL64-64X12-A36 | Q3302293 | 2.25 | Matriz lineal dual (64 elementos c/u.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 4DL64-64X12-A36 | Q3302295 | 4 | Matriz lineal dual (64 elementos c/u.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 10DL64-19.2X5-A38 | Q3302412 | 10 | Matriz lineal dual (64 elementos c/u.) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11) |
