Descripción
Detector de defectos por ultrasonido multielemento (Phased Array) OmniScan™ X4 con TFM y PCI
Detectar y definir grietas más pequeñas generadas por el HTHA
Detectar el ataque por hidrógeno a alta temperatura (HTHA) en una fase temprana es tan desafiante que múltiples métodos de inspección son usados en conjunción para maximizar la probabilidad de detección. La difracción del tiempo de vuelo (TOFD), el ultrasonido multielemento (PA) focalizado, conjuntamente al método de focalización total (TFM), en especial al usar las sondas Dual Linear Array™ (DLA), han demostrado ser particularmente efectivos en esta aplicación.
El detector de defectos OmniScan™ X4 64 respalda integralmente estos métodos, como también el innovador procesamiento por coherencia de fase (PCI) que resalta los defectos pequeños y las puntas de las grietas. Los instrumentos de la serie OmniScan X4 también ofrecen una variedad de herramientas de software integradas con el fin de facilitar la distribución del trabajo de configuración y análisis.
- Configuración integrada de las sondas DLA y los escáneres
- Representaciones TFM de alta resolución (hasta 1,024 × 1,024 puntos)
- Herramientas de software dedicadas a optimizar el proceso de inspección TFM, desde la configuración hasta el análisis (plan de escaneo con modelo del AIM, curva TCG automática, emisión de poca densidad (sparse), ganancia de software y deslizador de paleta, envolvente TFM en directo y filtros de imagen, puertas y alarmas).
- Apertura TFM de 64 elementos y apertura ampliada de 128 elementos (modelo OmniScan X4 64:128PR).
- Procesamiento de imágenes por coherencia de fase para resaltar pequeños defectos y puntas de grietas (todas las unidades OmniScan X4).
- Adquisición posible de hasta ocho grupos TOFD y Phased Array simultáneamente para una detección eficiente.
- Adquisición y presentación de hasta cuatro grupos TFM y PCI a la vez.
- Procesamiento de imágenes de onda plana (PWI) disponible con las técnicas TFM y PCI (usando la unidad OmniScan X4 con sondas de matriz lineal).
Sondas
Sondas de alta sensibilidad para la detección del HTHA
Detección más temprana y fiable del ataque por hidrógeno a alta temperatura
Maximice la cobertura del haz angular en la zona de soldadura y aquella afectada térmicamente por calor

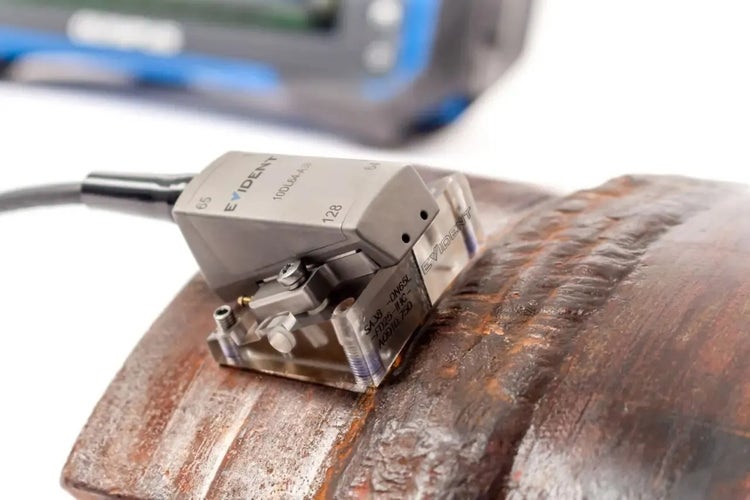

Sondas de haz angular Dual Linear Array™ A38 y A28
- Matrices duales de alta sensibilidad de 10 MHz en la configuración de emisión y recepción.
- Paso pequeño del elemento, lo que favorece un procesamiento de imágenes por TFM claro y con una cobertura angular amplia de la soldadura y la zona afectada térmicamente por calor (HAZ).
- Estructura pivotante patentada que permite un posicionamiento más cercano de las matrices, lo que amplía la cobertura a través de todo el espesor de la sonda.
- Serie de suelas/zapatas específicas que cubren diámetros externos de tuberías de 4 a 48 pulg. y espesores de hasta 95 mm (3,74 pulg.).
- Matrices de 64 elementos de las sondas DLA A38 que permiten un enfoque más nítido y profundo para revelar el máximo potencial del detector de defectos OmniScan™ X4.
- Matrices de 32 elementos de las sondas DLA A28 que ofrecen una suela/zapata de menor ocupación superficial para un acceso y acoplamiento cercano a la soldadura.
Escaneo rápido de materiales originales para una detección fiable del HTHA

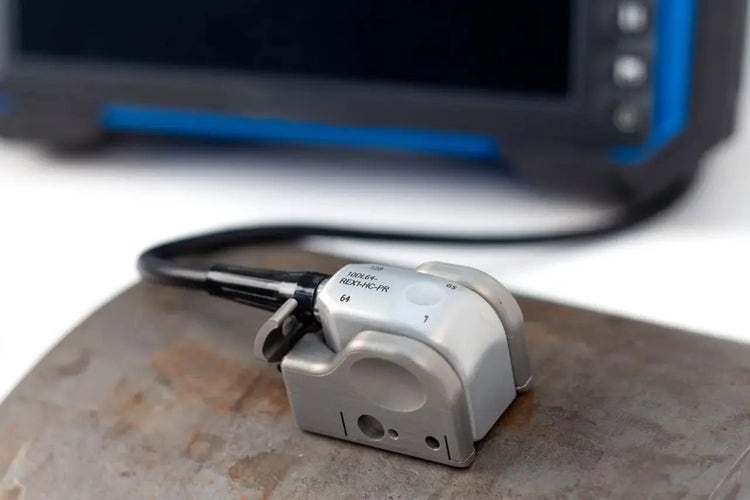

Sonda de matriz lineal dual REX1 de grado cero
- Matrices duales de 64 elementos con frecuencia de 10 MHz.
- Cobertura de ancho de haz de 30 mm (1,18 pulg.).
- Sistema de estabilización ajustable y protección antidesgaste de acero para adaptarse a las superficies de tuberías con un diámetro externo de hasta 4 pulg. (101,6 mm).
- Suelas (zapatas) integradas que cubren espesores de 4 mm a 95 mm (de 0,16 pulg. a 3,74 pulg.).
- Obtención de representaciones C-scan claras mediante el uso conjunto de un codificador o escáner.
Aproveche múltiples métodos de inspección para detectar fiablemente el HTHA
Sondas pulso-eco A31 y A32 optimizadas para el HTHA
- Sondas lineales de 64 elementos y 10 MHz optimizadas para inspecciones eficientes usando las técnicas TFM y PWI con alta definición.
- Paso de elemento más pequeño en la sonda A31 que habilita una cobertura angular amplia de la soldadura y la zona afectada térmicamente por calor (HAZ).
- Apertura total más amplia en la sonda A32 que permite una resolución más fina y un enfoque más profundo.
Especificaciones
| N.º de pieza/Descripción | N.º de referencia | Frecuencia (MHz) | Configuración de elemento | N.º de elementos | Paso (mm) | Apertura activa (mm) | Elevación (mm) | Áng. tejado/techo (°) | Rango de espesor (mm) |
| 10DL32-9.6X5-A28 (suela/zapata FD25) |
Q3301742 | 10 | Dual 32 | 64 | 0,3 | 9,6 | 5 | Determinado según la suela/zapata | 4–45 |
| 10DL32-9.6X5-A28 (suela/zapata FD60) |
Q3301742 | 10 | Dual 32 | 64 | 0,3 | 9,6 | 5 | Determinado según la suela/zapata | 45–95 |
| 10DL64-19.2X5-A38 (suela/zapata FD25) |
Q3302412 | 10 | Dual de 64 | 128 | 0,3 | 19,2 | 5 | Determinado según la suela/zapata | 4–45 |
| 10DL64-19.2X5-A38 (suela/zapata FD60) |
Q3302412 | 10 | Dual de 64 | 128 | 0,3 | 19,2 | 5 | Determinado según la suela/zapata | 45–95 |
| 10DL64-32X5-1DEG-REX1-PR | Q3301737 | 10 | Dual de 64 | 128 | 0,5 | 32 | 5 | 1 | 30–95 |
| 10DL64-32X5-5DEG-REX1-PR | Q3301733 | 10 | Dual de 64 | 128 | 0,5 | 32 | 5 | 5 | 4–30 |
| 10L64-19.84X10-A31 | Q3301607 | 10 | Lineal | 64 | 0,31 | 19,84 | 10 | N/A | 3–90 |
| 10L64-32X10-A32 | Q3300429 | 10 | Lineal | 64 | 0,5 | 32 | 10 | N/A | 8–110 |
- A pesar de que todas las sondas Dual Linear Array son fabricadas con piezocompuestos de 10 MHz, la especificación relativa a la frecuencia central que ha sido probada para los modelos REX1 disminuye a ~9,0 MHz debido a la atenuación que se produce en la suela (zapata) integrada.
- Estas sondas son suministradas con un conector OmniScan™ y un cable de 2,5 m (8,2 pies). También, pueden ser adaptadas a otros conectores y longitudes de cable específicos.
- Nota importante: Usar las sondas de ultrasonido multielemento (Phased Array) en contacto directo sobre una superficie durante una inspección puede conllevar a daños permanentes. Siempre debe usarse una suela (zapata).
Suelas/zapatas para sondas A38 y A28
La serie de suelas (o zapatas) de haz angular dedicadas a las sondas DLA A38 y A28 están optimizada para inspeccionar volúmenes de soldaduras y zonas afectadas térmicamente por calor. El ángulo de estas suelas está determinado para generar ondas longitudinales (L) en un ángulo incidente nominal de 65° en aceros. Presentan un ángulo de tejado/techo calculado para cada diámetro externo axial (AOD) de 4 pulg. a 48 pulg (de 101,6 mm a 1220 mm).
Las suelas SA38 y SA28 están disponibles en dos profundidades de enfoque (FD) para cubrir un amplio rango de espesores que va de 4 mm a 95 mm (de 0,16 pulg. a 3,74 pulg.). Estas suelas le permiten aprovechar al máximo las capacidades de enfoque extendido de la sonda A38.
