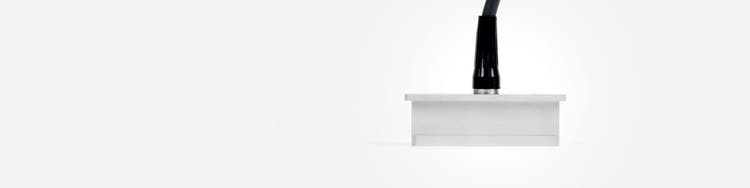

Sondas de inmersión

Soluciones para inspeccionar defectos y espesores

Contáctenos

Descripción

Las sondas de inmersión están desarrolladas para emplearlas con una suela, dotada de una cámara de agua, o en un tanque de inmersión, en el cual la pieza bajo ensayo está sumergida de forma completa o parcial. Hay sondas de onda longitudinal que pueden ser configuradas para inspecciones de onda transversal refractada usando la suela (zapata) de Rexolite.

Ventajas

  • Impedancia acústica similar al agua
  • Diseño que favorece el enganche a suelas (zapatas) con cámara de agua para facilitar el acoplamiento en varias superficies y para regular el curso del agua, en situaciones en las cuales es imposible sumergir la pieza bajo ensayo.
  • Escaneo lineal que permite una cobertura de 30 mm a 90 mm en una línea, con una precisión muy alta.
  • Carcasa de acero inoxidable resistente a la corrosión.
  • Impermeabilidad garantizada hasta una profundidad de 1 m (3,28 pies) bajo el agua.

Aplicaciones típicas

  • Inspección de placas finas o tubos delgados (acero, aluminio y otros materiales).
  • Inspección de materiales compuestos para detectar desprendimientos, pérdida de adhesión, etc.
  • Mediciones de espesor en línea
  • Escaneos automatizados

Especificaciones y dimensiones de las sondas

N.º de pieza
N.º de referencia
Frecuencia
(MHz)
Cantidad de elementos
Paso [Pitch]
(mm)
Apertura activa
(mm)
Elevación
(mm)
Dimensiones externas
mm (pulg.)
Longitud
Ancho
Altura
5L64-I1
U8330323
5,0
64
0,60
38,4
10,0
50 (1.97)
19 (0.75)
25 (0.98)
10L64-I1
U8330012
10,0
64
0,50
32,0
7,0
50 (1.97)
19 (0.75)
25 (0.98)
5L128-I2
U8330031
5,0
128
0,60
76,8
10,0
83 (3.27)
21 (0.83)
35 (1.38)
10L128-I2
U8330004
10,0
128
0,50
64,0
7,0
83 (3.27)
21 (0.83)
35 (1.38)
2.25L128-I3
U8330351
2,25
128
0,75
96,0
12,0
102 (4.02)
21 (0.83)
35 (1.38)
5L128-I3
U8330379
5,0
128
0,75
96,0
10,0
102 (4.02)
21 (0.83)
35 (1.38)
7.5L60-I4
U8330955
7,5
64
1,0
64,0
7,0
73 (2.87)
24 (0.94)
25 (0.98)

Estas sondas son suministradas con un conector OmniScan® y un cable de 2,5 m (8,2 pies). También, pueden ser adaptadas a otros conectores y longitudes de cable específicos.
