Suelas (zapatas) angulares de inmersión para sondas convexas
Soluciones para inspeccionar defectos y espesores
Descripción

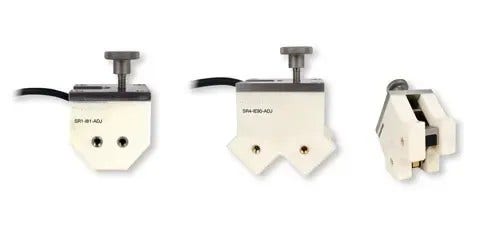

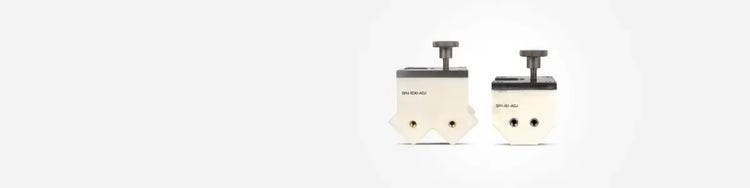

Las suelas (zapatas) angulares de inmersión, dedicadas a las sondas curvas de ultrasonido multielemento, están disponibles con radios y ángulos específicos, o también con radios ajustables para adaptarse a varios componentes que deben ser inspeccionados. Las suelas (zapatas) están diseñadas para efectuar escaneos manuales y alojar un codificador Mini-Wheel.
Ventajas
- Disponible en radios y ángulos específicos, como también con radios ajustables para adaptarse a varios componentes que requieren inspección.
- Suelas (zapatas) diseñadas para escaneos manuales.
- Diseño compatible con el codificador Mini-Wheel.

Especificaciones
N.º de pieza
N.º de referencia
Tipo de sonda
Ángulo de la pieza bajo ensayo (°)
Radio
(mm)
(mm)
Tipo de inspección
SR1-I81-ADJ
U8720659
R1
81
De 4 a 14
D. I.
SR1-I90-ADJ
U8720638
R1
90
De 3 a 14
D. I.
SR1-I98-ADJ
U8720660
R1
98
De 3 a 13
D. I.
SR4-IE90-ADJ
U8720608
R4
90
De 3 a 20
D.E./D.I.
