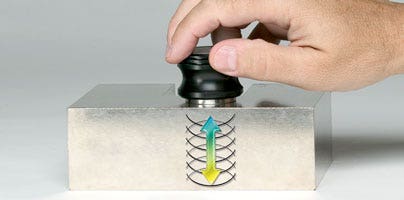

Una sonda de contacto presenta un solo elemento que emite una onda longitudinal destinada a ser usada en contacto directo con una pieza bajo ensayo.
Ventajas:
- Estilos diseñados para uso en entornos industriales hostiles.
- Impedancia acústica cercana que corresponde a la mayoría de los metales.
- Uso posible para ensayos en una amplia variedad de materiales.
Aplicaciones:
- Detección de defectos por haz recto y medición de espesores.
- Detección y dimensionamiento de las deslaminaciones
- Caracterización de materiales y medición de velocidad (propagación) acústica.
- Inspección en placas, palanquillas, barras, piezas forjadas, piezas fundidas, extrusiones y una amplia variedad de otros componentes metálicos y no metálicos.
- Dedicada a un uso continuo en materiales de hasta 122 ° F / 50 ° C.
Sonda a contacto de dedo
- Unidades de más de 0,25" (6 mm) presentan un aspecto de moleteado para facilitar su agarre.
- Estructura hecha de acero inoxidable 303.
- Perfil bajo para superficies de difícil acceso.
- Configuración estándar en ángulo recto, adaptable al conector Microdot.
Dimensiones de sonda (en pulgadas)
| Dimensión del elemento nominal | (A) | (B) |
| 1,00 | 1,25 | 0,63 |
| 0,75 | 1,00 | 0,63 |
| 0,50 | 0,70 | 0,63 |
| 0,375 | 0,53 | 0,50 |
| 0,25 | 0,35 | 0,42 |
| 0,125 | 0,25 | 0,38 |
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 0.5 | 1 | 25 |
A101S-RM U8401002 |
V101-RM U8403002 |
|
| 1 | 0.5 | 13 |
A103S-RM U8401008 |
V103-RM U8403008 |
|
| 1 | 0.75 | 19 |
A114S-RM U8401039 |
V114-RM U8403039 |
|
| 1 | 1 | 25 |
A102S-RM U8401005 |
V102-RM U8403005 |
|
| 2.25 | 0.25 | 6 |
A133S-RM U8401050 |
C133-RM U8402007 |
V133-RM U8403053 |
| 2.25 | 0.375 | 10 |
A125S-RM U8401047 |
C125-RM U8402005 |
V125-RM U8403048 |
| 2.25 | 0.5 | 13 |
A106S-RM U8401017 |
C106-RM U8402002 |
V106-RM U8403018 |
| 2.25 | 0.75 | 19 |
A105S-RM U8401014 |
V105-RM U8403015 |
|
| 2.25 | 1 | 25 |
A104S-RM U8401011 |
V104-RM U8403011 |
|
| 3.5 | 0.25 | 6 |
A184S-RM U8401061 |
||
| 3.5 | 0.375 | 10 |
A183S-RM U8401060 |
V183-RM U8403084 |
|
| 3.5 | 0.5 | 13 |
A182S-RM U8401058 |
V182-RM U8403082 |
|
| 3.5 | 0.75 | 19 |
A181S-RM U8401055 |
||
| 5 | 0.125 | 3 |
V1091 U8403027 |
||
| 5 | 0.25 | 6 |
A110S-RM U8401030 |
C110-RM U8402004 |
V110-RM U8403031 |
| 5 | 0.375 | 10 |
A126S-RM U8401048 |
C126-RM U8402006 |
V126-RM U8403049 |
| 5 | 0.5 | 13 |
A109S-RM U8401027 |
C109-RM U8402003 |
V109-RM U8403029 |
| 5 | 0.75 | 19 |
A108S-RM U8401023 |
V108-RM U8403025 |
|
| 5 | 1 | 25 |
A107S-RM U8401020 |
V107-RM U8403022 |
|
| 7.5 | 0.25 | 6 |
A121S-RM U8401045 |
V121-RM U8403046 |
|
| 7.5 | 0.375 | 10 |
A122S-RM U8401046 |
V122-RM U8403047 |
|
| 7.5 | 0.5 | 13 |
A120S-RM U8401043 |
||
| 10 | 0.125 | 3 |
V129-RM U8403051 |
||
| 10 | 0.25 | 6 |
A112S-RM U8401035 |
V112-RM U8403035 |
|
| 10 | 0.375 | 10 |
A127S-RM U8401049 |
V127-RM U8403050 |
|
| 10 | 0.5 | 13 |
A111S-RM U8401033 |
V111-RM U8403033 |
|
| 15 | 0.25 | 6 |
A113S-RM U8401037 |
V113-RM U8403036 |
|
| 20 | 0.125 | 3 |
V116-RM U8403044 |
||
Sonda de contacto estándar
- Fundas de ajuste cómodo, diseñadas para una sujeción fácil y firme mientras se usan guantes
- Estructura hecha de acero inoxidable 303.
- Diámetros extensos de elementos para una mayor energía sonora y una mayor cobertura
- Estilo de conector estándar en BNC con ángulo de 90° (RB); puede estar disponible como BNC recto (SB).
Dimensiones de sonda (en pulgadas)
| Dimensión del elemento nominal | (A) | (B) | (C) |
| 1,50 | 1,75 | 2,23 | 1,25 |
| 1.50* | 1,75 | 2,50 | 2,50 |
| 1,125 | 1,38 | 1,79 | 1,25 |
| 1,00 | 1,25 | 1,60 | 1,25 |
| 0,25 x 1,00 | 1,25 | 1,60 | 1,25 |
| 0,75 | 1,00 | 1,37 | 1,25 |
| 0,50 | 0,63 | 1,16 | 1,25 |
*Sondas V1011 y V1012 albergadas en estructuras diferentes.
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 0.1 | 1.5 | 39 |
V1011 U8400013 |
||
| 0.25 | 1.5 | 39 |
V1012 U8400014 |
||
| 0.5 | 1 | 25 |
A101S-RB U8401001 |
V101-RB U8403001 |
|
| 0.5 | 1.5 | 39 |
A189S-RB U8401064 |
V189-RB U8403085 |
|
| 1 | 0.5 | 13 |
A103S-RB U8401007 |
C103-SB U8402001 |
V103-RB U8403007 |
| 1 | 0.75 | 19 |
A114S-RB U8401038 |
||
| 1 | 1 | 25 |
A102S-RB U8401004 |
V102-RB U8403004 |
|
| 1 | 1.5 | 39 |
A192S-RB U8401068 |
V192-RB U8403089 |
|
| 2.25 | 0.25 x 1 | 6 x 25 |
A188S-RB U8401062 |
||
| 2.25 | 0.5 | 13 |
A106S-RB U8401016 |
V106-RB U8403017 |
|
| 2.25 | 0.75 | 19 |
A105S-RM U8401014 |
V105-RB U8403014 |
|
| 2.25 | 1 | 25 |
A104S-RB U8401010 |
V104-RB U8403010 |
|
| 2.25 | 1.125 | 29 |
V197-RB U8403095 |
||
| 2.25 | 1.5 | 39 |
A195S-RB U8401072 |
V195-RB U8403093 |
|
| 3.5 | 0.5 | 13 |
A182S-RB U8401057 |
||
| 3.5 | 0.75 | 19 |
A181S-RB U8401054 |
V181-RB U8403078 |
|
| 3.5 | 1 | 25 |
V180-RB U8403076 |
||
| 5 | 0.5 | 13 |
A109S-RB U8401026 |
V109-RB U8403028 |
|
| 5 | 0.75 | 19 |
A108S-RB U8401022 |
V108-RB U8403024 |
|
| 5 | 1 | 25 |
A107S-RB U8401019 |
V107-RB U8403021 |
|
| 7.5 | 0.5 | 19 |
V120-RB U8403045 |
||
| 10 | 0.5 | 13 |
A111S-RB U8401032 |
V111-RB U8403032 |
|
Sonda de contacto magnético de sujeción
- Anillo magnético alrededor de la carcasa de la sonda para posicionamiento estacionario en materiales ferrosos.
- Rendimiento de banda ancha similar al de la serie Videoscan.
| Frecuencia | Dimensión del elemento nominal | N.º de pieza | |
| Mhz | pulg. | mm | |
| 5,0 | 0,5 | 13 | M1042 |
| 5,0 | 0,25 | 6 | M1057 |
| 10 | 0,5 | 13 | M1056 |
| 10 | 0,25 | 6 | M1054 |
| 15 | 0,25 | 6 | M1055 |
Nota: Todas las sondas de sujeción magnética anteriores poseen conectores Microdot® rectos.
Dimensiones de sonda (en pulgadas)
| Dimensión del elemento nominal | (A) | (B) |
| 0,50 | 0,81 | 0,63 |
| 0,25 | 0,50 | 0,42 |
