Dos elementos angulares crean una trayectoria acústica en forma de V dentro del material bajo ensayo. Este «falso» enfoque mejora la resolución en la zona focalizada. Una sonda dual se dota de dos elementos montados en una misma estructura, pero separados por una barrera acústica. Uno de los elementos transmite las ondas longitudinales y el otro actúa como receptor.

Descripción

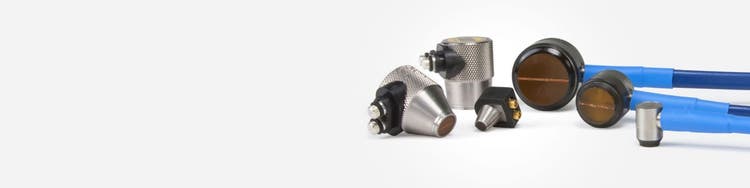

Serie DC

DC1-DC5: Sondas duales para inspeccionar corrosión

Completa caja de herramientas para monitorizar la corrosión a fin de preservar la integridad de tuberías y tanques

Las sondas duales de la serie DC (de DC1 a DC5) de Olympus proporcionan a los inspectores una completa caja de herramientas para monitorizar la corrosión y facilitar la inspección de tuberías y tanques. Optimizadas para la corrosión y materiales de espesor delgado/fino, estas sondas trabajan con una amplia variedad de instrumentos de END y cubren procedimientos de inspección ultrasónica.

Los modelos de estas sondas proporcionan una señal más nítida a diferencia de las sondas monoelemento; asimismo, mitigan aún más los efectos de reverberación (ring down) frente a modelos similares. Esto facilita la identificación de defectos más pequeños, la inspección cercana a la superficie y la diferenciación entre dos posibles defectos.

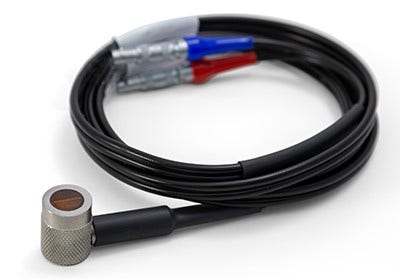

Sondas DC1 y DC2: Resistentes y versátiles para inspeccionar tuberías y tanques

Gracias a una frecuencia de 7,5 MHz y un ligero ángulo de techo/tejado, las sondas duales DC1 y DC2 proporcionan una óptima resolución cercana a la superficie en acero, a través de un rango de 0,76 a 50,8 mm (de 0,030 a 2 pulg.).

Ventajas clave:

• Idóneas para la cobertura de materiales delgados
• Destacan en la medición de espesores, mapeos de corrosión y dimensionamiento de defectos
• Se encuentran disponibles en la carcasa estándar (DC1) y de pared gruesa (DC2).
• Desarrolladas para resistir a escaneos/fricciones constantes gracias a su carcasa antidesgaste y de pared gruesa (DC2).
• Eficacia en tuberías tan pequeñas de hasta 1 pulg. mm (25, 4 mm) de diámetro externo.
• Clasificadas para inspecciones de tuberías/tubos y tanques a temperaturas elevadas con una línea de retardo resistente al calor de hasta 150 °C (300 °F)
• Se adaptan a espacios reducidos: perfil bajo (alt. de 18 mm) y diámetro de punta de 0,455 pulg. (DC1) y 0,56 pulg. (DC2).
• Carcasa moleteada de fácil agarre
• Amplia compatibilidad con los conectores BNC o LEMO sin moldeado.
• Alivio de presión mejorado en resortes (sólo en el conector BNC) para reducir daños de cableado.

Sondas DC3-DC5: Inspección de materiales mucho más delgados y monitorización de la corrosión llevadas mucho más allá

Las sondas duales DC3, DC4 y DC5 amplían sus capacidades de inspección. Gracias a la frecuencia de 5 MHz, óptima dimensión y colocación de los elementos, los inspectores pueden monitorear la corrosión en materiales mucho más delgados. El modelo de sonda DC3, dotado de un diseño angular elevado, lleva a esta serie más allá del monitoreo de corrosión y la medición de espesores al incluir las inspecciones de soldadura en tuberías de paredes delgadas y otras aplicaciones; proporciona una profundidad útil en acero de 0 a 0,6 pulg. (de 0 a 15,2 mm). Los modelos de sonda DC4 y DC5 ofrecen un rango de profundidad óptimo en acero de 0,040 a 1,5 pulg. (de 1,02 a 38,1 mm).

De DC3 a DC5

Sonda DC3: Rápida inspección de soldaduras en tuberías y de materiales con paredes delgadas

Desarrollada con una frecuencia de 5 MHz y ondas longitudinal de ángulo elevado, la sonda dual DC3 proporciona una óptima resolución cercana a la superficie para cubrir materiales de espesor muy delgado/fino que va de 0 a 15,24 mm (de 0 a 0,6 pulg.).

Sondas DC4 y DC5: Optimizadas para detectar defectos y medir espesores en materiales delgados

Desarrolladas para ofrecer 5 MHz de frecuencia, elementos ligeramente angulados y una onda longitudinal de 0°, las sondas duales DC4 y DC5 favorecen una mejor medición de espesores y detección de defectos en materiales delgados de 1,02 a 38,1 mm (de 0,040 a 1,5 pulg.).

Ventajas clave:

• Óptima resolución cercana a la superficie en materiales de espesor delgado/fino.
• Ligero ángulo de tejado/techo que mejora la detección de defectos y la medición de espesor.
• Suelas (zapatas) reemplazables que prolongan la vida útil de las sondas.
• Barrera acústica contra ruido a fin de prevenir emisiones parásitas con la tecnología de emisión-recepción.
• Conectores Microdot que trabajan con varios instrumentos de ensayos no destructivos (END).

Combinación y correspondencia de sondas para criterios de inspección específicos

Una o la combinación de estas cinco sondas, según su aplicación, optimizará la monitorización de la corrosión y el dimensionamiento de los defectos. Puesto que las inspecciones en campo varían, es posible beneficiarse de un juego completo que cubra un rango combinado y pleno de espesores de 0 a 50,8 mm (de 0 a 2 pulg.), como también de una herramienta de inspección adicional para soldaduras de tuberías (modelo DC3). La serie completa de sondas DC (de DC1 a DC5), además de estar disponible para la compra por separado, también está disponible para la compra en modo de kit a fin de proporcionar mayor comodidad. Para conocer las opciones de kit disponibles, consulte las imágenes y los números de pieza a continuación.

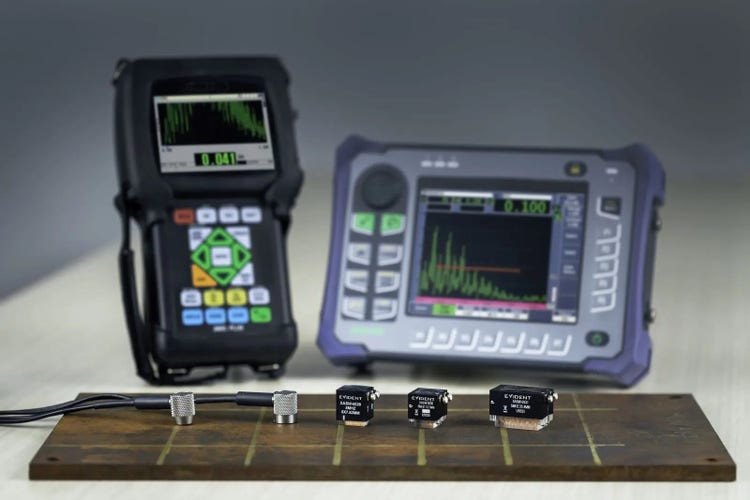

En combinación con los detectores de defectos EPOCH™ 650 o 6LT, el medidor de espesores* 38DL PLUS™ permite mapeos de la corrosión eficientes y precisos a fin de evaluar el espesor de pared nominal, las picaduras por corrosión y el tipo/dimensión de un defecto.

*Debido a los ángulos de tejado/techo, puede que se requiera la corrección manual de la trayectoria en V (V-Path) para las sondas DC1, DC2, DC4 y DC5.

Información de referencia

Especificaciones y dimensiones de la serie de sondas DC

Sondas duales a carcasa empotrada

• Anillo antidesgaste metálico que prolonga la vida útil de la sonda.
• Use los indicadores de referencia cuando la parte frontal de la sonda necesite un nuevo revestimiento.
• Carcasa (estructura) moleteada de acero inoxidable 303
• Diseño de cable reemplazable (cable doble especial con alivio de tensión disponible)

Cables duales a carcasa empotrada

Sondas duales a carcasa empotrada con elementos compuestos

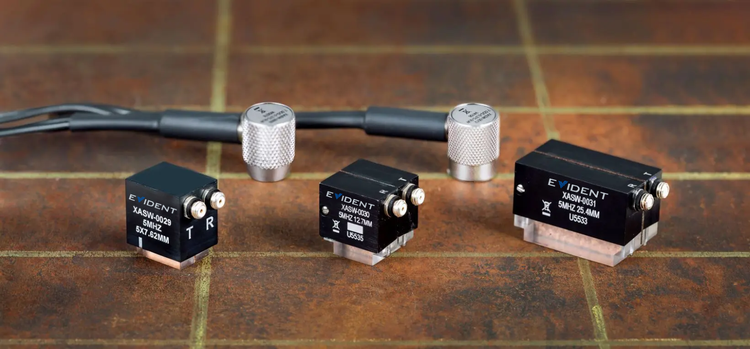

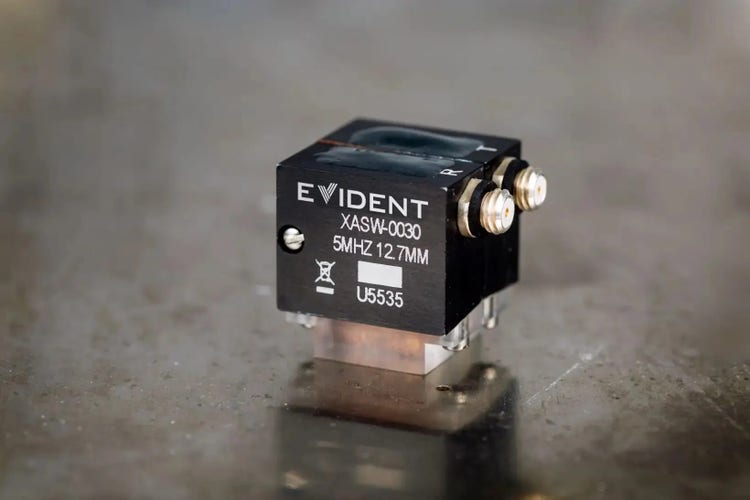

Sondas duales a contacto de dedo

Sondas duales de rango extendido

• Los ángulos de tejado/techo poco profundos brindan mayor sensibilidad en defectos profundos, paredes de fondo y otros reflectores a partir de 19 mm (0,75 pulg.) en acero.
• Son útiles en mediciones de alta temperatura cuando las líneas de retardo no pueden ser aplicadas.
• Se dota de un cable encapsulado flexible de 1,8 m (6 pies), de alta resistencia, y con conectores BNC.

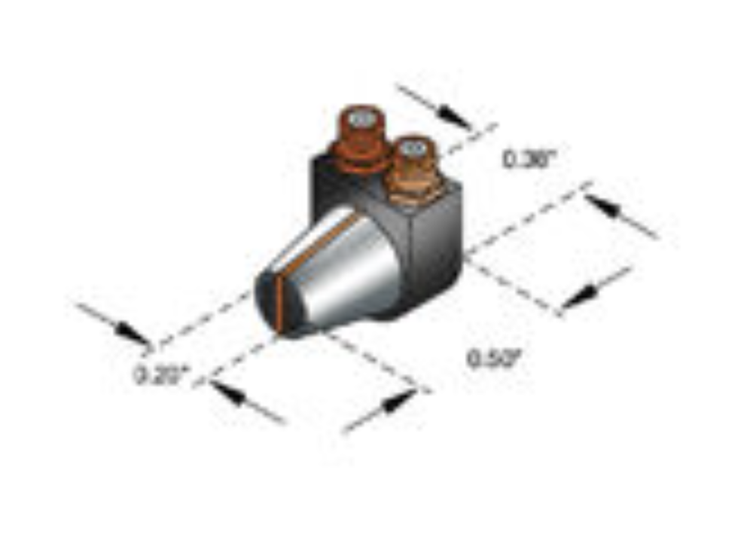

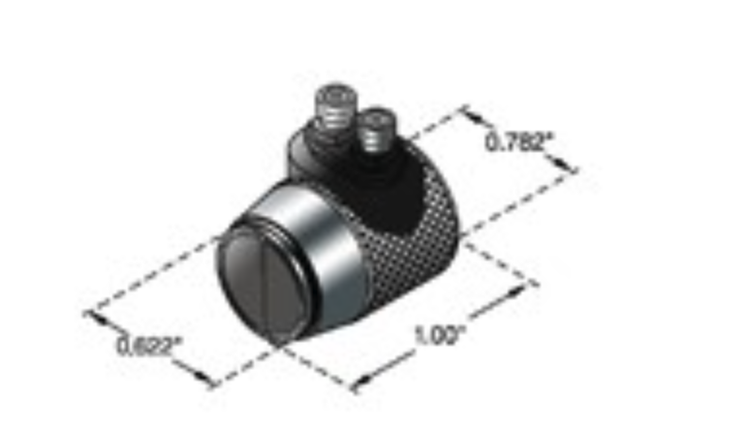

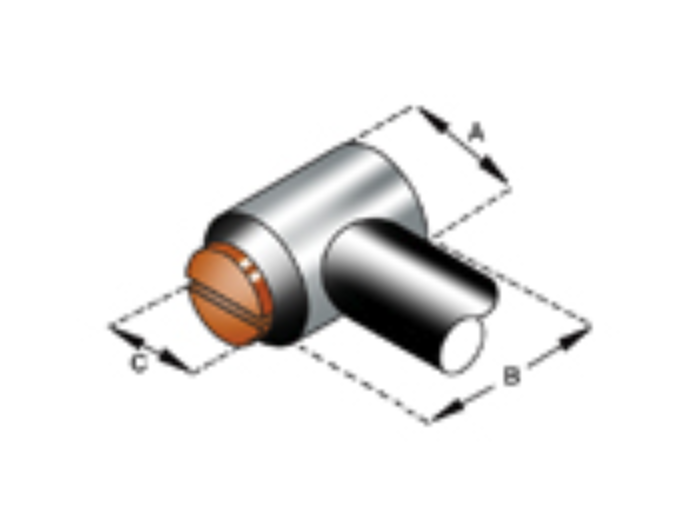

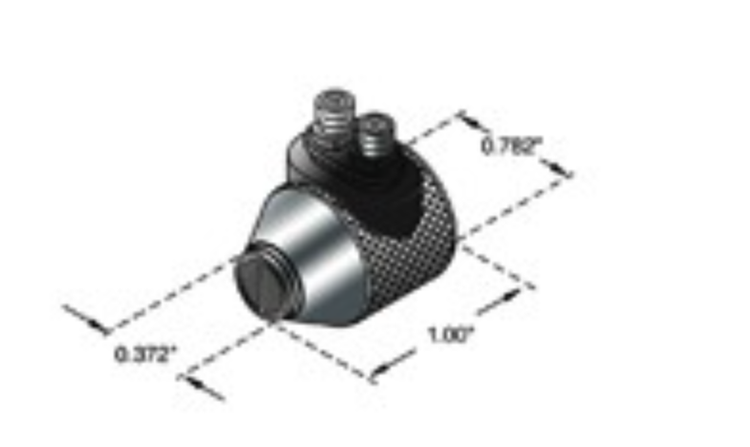

Dimensiones de sonda

Sondas con puntas dobles en miniatura

• Proporcionan un mejor acoplamiento en superficies curvas.
• Su perfil bajo permite un mejor acceso en áreas de espacio limitado.
• Poseen una capacidad de temperatura máxima de 122 °F (50 °C).

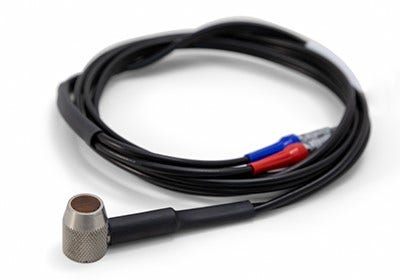

Cables duales de punta miniatura

• Cable reemplazable para todos los detectores de fallas
