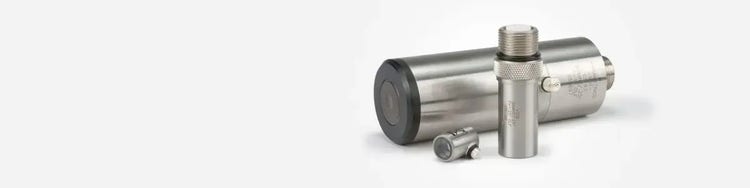

Sondas de alta frecuencia

Soluciones para inspeccionar defectos y espesores

Las sondas de alta frecuencia son sondas monoelemento o de inmersión diseñadas para producir frecuencias iguales o superiores a 20 MHz.

Las sondas de contacto están disponibles en frecuencias de hasta 225 MHz. El rendimiento depende del emisor/receptor y de la aplicación. Todas las sondas se fabrican de forma especial según las especificaciones del cliente. Póngase en contacto con nosotros para hablar de las aplicaciones.

Descripción

Ventajas:

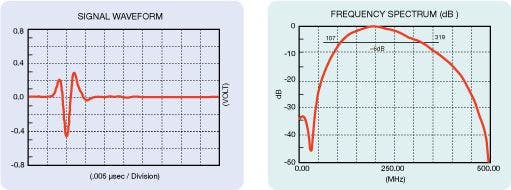

Diseño de banda ancha fuertemente amortiguado para proporcionar una excelente resolución temporal.
Longitudes de onda cortas para una mayor capacidad de resolución de defectos.
Focalización habilitada en diámetros de haces muy pequeños.
Rango de frecuencia de 20 MHz a 225 MHz

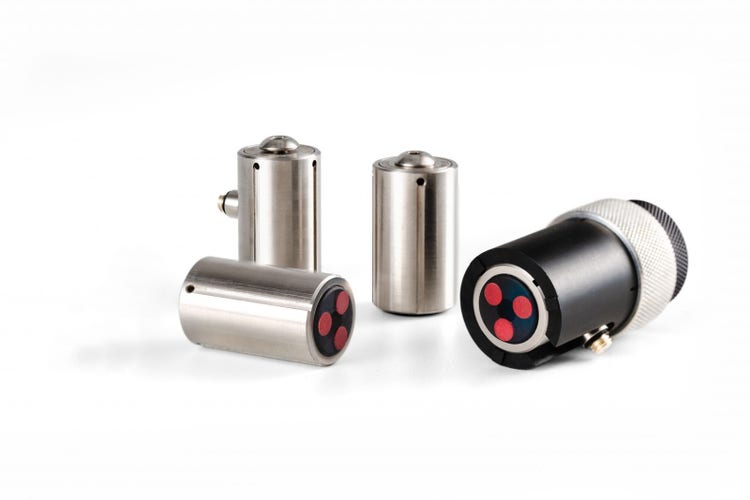

Sondas de contacto a alta frecuencia

La línea de retardo permanente formada por dióxido de silicio fundido permite evaluar defectos, analizar materiales o medir espesores mediante un método de ensayo por contacto directo.
Tres configuraciones diferentes de líneas de retardo (BA, BB, BC) que permiten varias combinaciones de ecos provenientes de ellas.
Conector de estilo estándar: Microdot
^®
de 90° (RM).

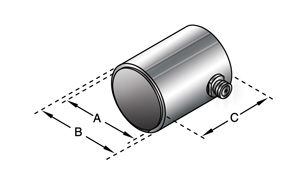

Dimensiones de sonda (en pulgadas)

Haga clic en la imagen para ampliar el diagrama.

Estilo de retardo	(A)	(B)	(C)
BA	0,72	0,81	1,00
BB	0,34	0,44	0,81
BC	0,34	0,44	0,63

Frequency
(MHz)

Nominal Element Size

VIDEOSCAN

in.

Part /
Item No.

0.25

V212-BA-RM

U8411009

V212-BC-RM

U8411011

V212-BB-RM

U8411010

0.25

V213-BB-RM

U8411021

V213-BA-RM

U8411020

V213-BC-RM

U8411022

0.125

V215-BA-RM

U8411026

V215-BB-RM

U8411027

V215-BC-RM

U8411028

0.25

V214-BC-RM

U8411025

V214-BA-RM

U8411023

V214-BB-RM

U8411024

0.125

V2025

U8415045

0.25

V2022

U8415044

100

0.125

V2012

U8415043

V2054

U8415046

125

0.125

V2062

U8415047

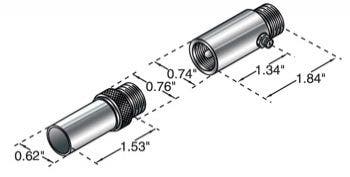

Sonda estándar con carcasa de inmersión

Sonda estándar de alta frecuencia y carcasa de inmersión

Línea de retardo permanente en dióxido de silicio fundido.
Unidades de focalización que usan lentes de campo de calidad óptica.
Adaptador F202 que permite la fijación con un conector UHF pasivo y un conector activo Microdot ^® .
Combina alta frecuencia en una estructura pequeña.

Configurador de sondas (transductores)

Solicite una cotización o compre una sonda mediante la selección del número de artículo.

Frequency
(MHz)

Nominal Element Size

VIDEOSCAN

in.

Part /
Item No.

0.25

V354-SU

U8423057

V372-SU

U8423058

V373-SU

U8423059

V374-SU

U8423060

0.25

V376-SU

U8423081

V375-SU

U8423080

V377-SU

U8423082

V356-SU

U8423078

0.25

V358-SU

U8423079

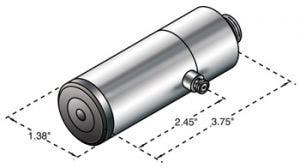

Sonda con carcasa de inmersión SU/RM

Sonda con carcasa de inmersión SU/RM de alta frecuencia

La línea de retardo fija de dióxido de silicio fundido con una lente esmerilada de calidad óptica proporciona un alto grado de precisión en la alineación y la focalización del haz.
La carcasa (estructura) de acero inoxidable se dota de un conector UHF recto pasivo (Straight UHF, SU) y un conector activo Microdot en 90° (Right Angle Microdot, RM).
Las carcasas (estructuras) grandes permiten líneas de retardo más extensas y reducen las reverberaciones y el ruido del retardo.

*Las sondas crean ondas superficiales en acero, titanio y otros materiales con velocidades similares. Póngase en contacto con Olympus para obtener más información acerca de las frecuencias más altas. Las sondas ligeras de alta frecuencia son una alternativa a las sondas con el tipo de carcasa SU/RM. Ofrecen una carcasa (estructura) menos ancha y un peso más ligero sin debilitar el rendimiento.

Configurador de sondas (transductores)

Solicite una cotización o compre una sonda mediante la selección del número de artículo.

Frequency
(MHz)

Nominal Element Size

VIDEOSCAN

in.

Part /
Item No.

0.125

V3332

U8424006

0.25

V3192

U8424001

V3193

U8424002

V3409

U8424012

V390-SU/RM

U8423084

V3330

U8424005

V3337

U8424007

0.25

V3320

U8424004

V3349

U8424009

100

0.125

V3346

U8424008

100

0.25

V3194

U8424003

V3394

U8424010

V3534

U8424013

Sondas de alta frecuencia con separador (punto muerto)

Línea de retardo permanente formada por dióxido de silicio fundido para analizar materiales o medir espesores.
Discos separadores fijos que proporcionan acoplamiento capilar controlado.
Conector de estilo estándar: Microdot® (RM) de ángulo de 90°.

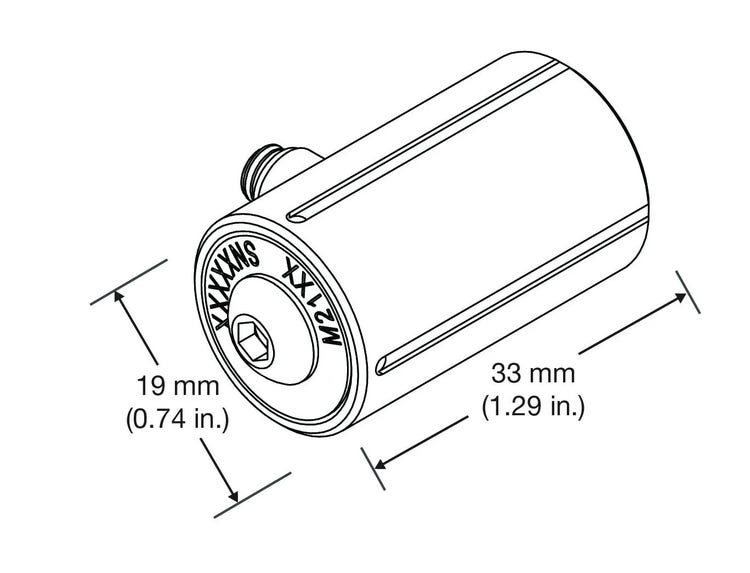

Dimensiones de sonda

Opciones de sonda y accesorios

M2104: Sonda especial de alta frecuencia con separador (punto muerto), dotada de 125 MHz, diámetro de punta de 0,74 pulg. (18,8 mm). Es suministrada con el certificado del formulario de ensayo.

M2102: Sonda especial de alta frecuencia con separador (punto muerto), dotada de 75 MHz, diámetro de punta de 0,74 pulg. (18,8 mm). Es suministrada con el certificado del formulario de ensayo.

B126: Burbujeador especial de trayectoria de agua variable destinado a las sondas M2104 y M2102.
