Sondas de inmersión especiales

Soluciones para inspeccionar defectos y espesores

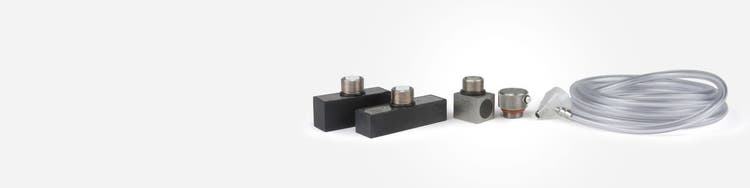

Las suelas de inmersión son compatibles con una variedad de sondas para llevar a cabo diversas aplicaciones específicas, como la medición del espesor de paredes, la inspección de láminas de aluminio, o la detección de defectos por ultrasonido multielemento (Phased Array). Este grupo contiene los siguientes tipos de sondas: carcasa de escaneo lateral, brocha, estilo i-R y XMS.

Carcasa para escaneo lateral

Sondas de inmersión para escaneo lateral

Idónea para medir espesores de pared en tuberías cuyo acceso al diámetro exterior es limitado.
Diámetro exterior pequeño que permite una mayor accesibilidad en espacios reducidos en comparación con las sondas de inmersión estándar dotadas de espejos reflectores.
Punto de salida acústico ubicado en un ángulo de 90° con respecto al conector recto Microdot ^® .
Hay extensiones de sonda disponibles, como la F211 para extender el diseño estándar.

N.º de pieza

Frec.

Dimensión del elemento nominal

Focalización

Colspan=2

MHz

pulg.

V3591

0,125

Límite óptico de enfoque (OLF) 0,50

V3343

0,125

Límite óptico de enfoque (OLF) 0,50

Nota: Todas las sondas de inmersión para escaneo lateral mencionadas anteriormente poseen conectores rectos Microdot.

Carcasa de estilo brocha

Accuscan Paintbrush (carcasa estilo brocha)

Índice de escaneo grande idóneo para inspecciones en placas de aluminio o acero.
Se mantiene una uniformidad en la sensibilidad superior a ± 1,5 dB en la parte frontal de la sonda; también se controlan los picos de sensibilidad en los bordes/flancos.

Dimensiones de sonda (en pulgadas)


Dimensión del elemento nominal	(A)	(B)	(C)
2,00 x 0,25	0,82	0,75	2,50
1,50 x 0,25	0,82	0,75	2,00

En el caso de sondas de 7,5 MHz y 10 MHz, la altura de la carcasa (A) es de 0,62".

Frequency
(MHz)

Nominal Element Size

ACCUSCAN-S

in.

2.25

2.00 x 0.25

51 x 6

A340S-SU

U8421045

Sonda XMS

Sonda extraminiatura (XMS)

La sonda XMS de 10 MHz es extremadamente pequeña y se dota de una carcasa de 3 mm (0,118") de diámetro por 3 mm (0,118") de largo. Esta sonda es ideal para áreas de acceso extremadamente estrecho o para detectar fallas mediante el uso de una matriz multielemento. El montaje de la sonda cuenta con un conector especial que establece la conexión con el cable encapsulado de 1 m (38") de longitud. También, se le puede instalar un adaptador para conectarse a la mayoría de los equipos ultrasónicos comerciales.

Frecuencia

Dimensión del elemento nominal

Colspan=2

N.º de pieza

Adaptador incluido

MHz

pulg.

0,080

XMS-310-B

BNC

0,080

XMS-310-L

LEMO^® 01

Carcasas de estilo iR

Los diámetros de elementos de 0,50 pulgadas (10 mm) en carcasas rectangulares de 0,75 pulgadas (19 mm) x 0,75 pulgadas (19 mm) están disponibles con montaje lateral (ángulo de 90°), conectores UHF y carcasas de acero inoxidable 303.
