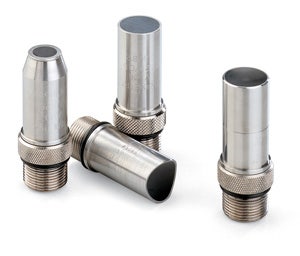

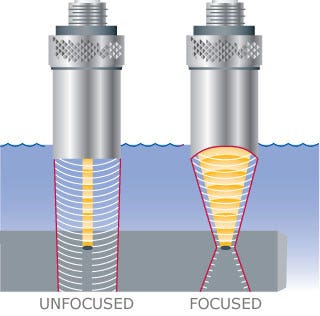

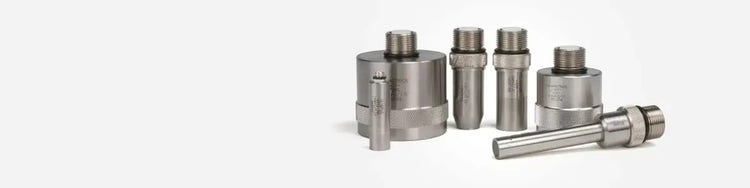

Una sonda de inmersión es una sonda monoelemento de onda longitudinal con una capa de cuarto de longitud de onda que corresponde acústicamente al agua. Las sondas de inmersión están diseñadas específicamente para emitir ultrasonidos en aplicaciones cuyas piezas bajo ensayo están sumergidas en agua de forma parcial o completa, lo que permite una técnica de acoplamiento uniforme e instantáneo para la exploración rápida de las piezas. Es posible agregar lentes de focalización para aumentar la sensibilidad y el rendimiento de la sonda en un área concreta de una pieza. Las sondas de inmersión pueden focalizarse de forma esférica o cilíndrica, conforme a la solicitud, dentro del rango focal permitido para una frecuencia y un tamaño de elemento determinados.
Descripción
Ventajas:
- La técnica de inmersión proporciona un medio de acoplamiento uniforme.
- El nivel de correspondencia de longitud de onda de cuarto de longitud de onda aumenta la generación de energía acústica.
- Estructura (carcasa) de acero inoxidable 303 resistente a la corrosión con conectores de latón cromado.
- Blindaje electromagnético (RF) patentado para mejorar las características de la relación señal-ruido en aplicaciones críticas.
- Todas las sondas de inmersión, excepto la de estilo lapicero óptico, pueden enfocarse de forma esférica (puntual) o cilíndrica (línea). Consulte las notas técnicas.
- La longitud de focalización especificada por el cliente concentra el haz acústico para aumentar la sensibilidad a los reflectores pequeños.
Aplicaciones:
- Escaneos automatizados
- Medición del espesor en líneas de producción
- Detección de defectos/fallas a alta velocidad en tuberías, barras, tubos, placas y otros componentes similares
- Procesamiento de imágenes basadas en el tiempo de vuelo y amplitud
- Análisis de transmisión directa
- Análisis de materiales y mediciones de velocidad
Nota relativas al uso: Las sondas no deben superar períodos de sumersión de ocho horas. Asimismo, deben trascurrir 16 horas de secado para garantizar la vida útil de la unidad.
Carcasa de diámetro extenso
Carcasa (estructura) de diámetro extenso
- Diámetros de elementos extensos que incrementan la longitud de campo cercano, lo que permite longitudes de focalización más extensas.
- Diámetros más extensos que permiten incrementar el índice de escaneo.
- Diseños destinados a elementos de gran diámetro y baja frecuencia, y disponibles para aplicaciones difíciles.
Dimensiones de sonda (en pulgadas)
| Dimensión del elemento nominal | (A) | (B) | (C) |
| 1,50; | 1,75; | 1,81 | 1,50 |
| 1,125 | 1,38; | 1,44; | 1,25 |
| 1,00 | 1,25 | 1,31; | 1,25 |
| 0,75 | 1,00 | 1,06; | 1,25 |
Carcasas de estilo I-4, 1-7 y i-8
Existen varios tamaños de elementos y carcasas disponibles con conectores UHF rectos y carcasas de acero inoxidable 303.
Dimensiones de sonda
| Diámetro de elemento (pulgadas) | A | B |
| 0,75 | 1,00; | 1,375 |
| 0.50, 0.625 | 0,748 | 1,375 |
| 1.00, 1.125 | 1,25; | 1,375 |
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | Power Series | Resolution Series | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 0.5 | 0.75 | 19 |
I7-0012-P-SU \ U8517150 |
V318-SU \ U8423038 |
|||
| 0.5 | 1 | 25 |
A301S-SU \ U8421001 |
V301-SU \ U8423001 |
|||
| 0.5 | 1.125 | 29 |
A391S-SU \ U8421056 |
V391-SU \ U8423073 |
|||
| 0.5 | 1.5 | 39 |
A389S-SU \ U8421055 |
V389-SU \ U8423071 |
|||
| 1 | 0.75 | 19 |
A314S-SU \ U8421029 |
V314-SU \ U8423029 |
|||
| 1 | 1 | 25 |
C302-SU \ U8422001 |
V302-SU \ U8423003 |
|||
| 1 | 1.125 | 29 |
A394S-SU \ U8421058 |
V394-SU \ U8423075 |
|||
| 1 | 1.5 | 39 |
A392S-SU \ U8421057 |
V392-SU \ U8423074 |
|||
| 2.25 | 0.75 | 19 |
A305S-SU \ U8421007 |
C305-SU \ U8422003 |
I7-0212-R-SU \ U8517156 |
V305-SU \ U8423007 |
|
| 2.25 | 1 | 25 |
A304S-SU \ U8421006 |
C304-SU \ U8422002 |
V304-SU \ U8423006 |
||
| 2.25 | 1.5 | 39 |
A395S-SU \ U8421059 |
V395-SU \ U8423076 |
|||
| 3.5 | 0.75 | 19 |
A381S-SU \ U8421051 |
C381-SU \ U8422018 |
V381-SU \ U8423063 |
||
| 3.5 | 1 | 25 |
A380S-SU \ U8421050 |
C380-SU \ U8422017 |
V380-SU \ U8423061 |
||
| 5 | 0.75 | 19 |
A308S-SU \ U8421011 |
C308-SU \ U8422007 |
I7-0512-R-SU \ U8517165 |
V308-SU \ U8423012 |
|
| 5 | 1 | 25 |
A307S-SU \ U8421010 |
V307-SU \ U8423010 |
|||
| 7.5 | 0.75 | 19 |
A321S-SU \ U8421036 |
V321-SU \ U8423043 |
|||
| 10 | 0.75 | 19 |
A315S-SU \ U8421030 |
V315-SU \ U8423030 |
|||
| 10 | 1 | 25 |
V322-SU \ U8423044 |
||||
Carcasa estándar
Carcasa estándar
- Carcasa (estructura) moleteada con conector recto UHF (SU).
- Póngase en contacto con nosotros para conocer el diseño de carcasa (estructura) no moleteada y la disponibilidad de otros estilos de conectores.
- Frecuencias que van desde 1.0 a 25 Mhz.
Carcasa de estilo i-3
Los diámetros de elementos de 0,25 pulgadas (6 mm), 0,375 pulgadas (10 mm) y 0,50 pulgadas (13 mm) en carcasas de 0,63 pulgadas (16 mm) están disponibles con conectores UHF rectos y carcasas de acero inoxidable 303. Si se requiere un enfoque, seleccione una distancia focal entre min. y máx.
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | Resolution Series | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 1 | 0.5 | 13 |
A303S-SU\ U8421005 |
V303-SU \ U8423005 |
||
| 2.25 | 0.25 | 6 |
C323-SU \ U8422014 |
V323-SU \ U8423048 |
||
| 2.25 | 0.375 | 10 |
C325-SU \ U8422015 |
V325-SU \ U8423053 |
||
| 2.25 | 0.5 | 13 |
A306S-SU \ U8421009 |
C306-SU \ U8422004 |
V306-SU \ U8423009 |
|
| 3.5 | 0.25 | 6 |
C384-SU \ U8422021 |
V384-SU \ U8423070 |
||
| 3.5 | 0.375 | 10 |
C383-SU \ U8422020 |
V383-SU \ U8423066 |
||
| 3.5 | 0.5 | 13 |
A382S-SU \ U8421053 |
C382-SU \ U8422019 |
I3-0308-R-SU \ U8517233 |
V382-SU \ U8423065 |
| 5 | 0.25 | 6 |
A310S-SU \ U8421018 |
C310-SU \ U8422012 |
V310-SU \ U8423017 |
|
| 5 | 0.375 | 10 |
A326S-SU \ U8421038 |
C326-SU \ U8422016 |
V326-SU \ U8423054 |
|
| 5 | 0.5 | 13 |
A309S-SU \ U8421013 |
C309-SU \ U8422008 |
V309-SU \ U8423013 |
|
| 7.5 | 0.5 | 13 |
A320S-SU \ U8421035 |
V320-SU \ U8423042 |
||
| 10 | 0.25 | 6 |
A312S-SU \ U8421024 |
V312-SU \ U8423024 |
||
| 10 | 0.375 | 10 |
A327S-SU \ U8421039 |
V327-SU \ U8423055 |
||
| 10 | 0.5 | 13 |
A311S-SU \ U8421020 |
I3-1008-R-SU \ U8517073 |
V311-SU \ U8423019 |
|
| 15 | 0.25 | 6 |
A313S-SU \ U8421028 |
V313-SU \ U8423028 |
||
| 15 | 0.375 | 10 |
V328-SU \ U8423056 |
|||
| 15 | 0.5 | 13 |
A319S-SU \ U8421032 |
V319-SU \ U8423040 |
||
| 20 | 0.125 | 3 |
V316-SU \ U8423034 |
|||
| 20 | 0.25 | 6 |
V317-SU \ U8423037 |
|||
| 25 | 0.25 | 6 |
V324-SU \ U8423052 |
|||
Carcasa de línea delgada
Carcasa de línea delgada
- Carcasa de acero inoxidable que cuenta sólo con 0,38" (10 mm) de diámetro y, por consiguiente, es idónea para áreas de acceso limitado.
- Configuración estándar recta y adaptable al conector de estilo Microdot ®
Carcasas de estilo i-1 e i-2
Los elementos de 0,25 pulgadas (6 mm) de diámetro con carcasas de 0,375 pulgadas (10 mm), destinados a inspecciones de áreas con perforaciones o áreas filete de difícil acceso, están disponibles con conectores rectos Microdot (I-1) o UHF (I-2) rectos y carcasas de acero inoxidable 303.
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
|
| 2.25 | 0.25 | 6 |
V323-SM \ U8423047 |
|
| 3.5 | 0.25 | 6 |
V384-SM \ U8423069 |
|
| 5 | 0.25 | 6 |
A310S-SM \ U8421017 |
V310-SM \ U8423016 |
| 10 | 0.25 | 6 |
A312S-SM \ U8421023 |
V312-SM \ U8423023 |
| 15 | 0.25 | 6 |
A313S-SM \ U8421027 |
V313-SM \ U8423027 |
| 20 | 0.125 | 3 |
V316-SM \ U8423033 |
|
| 20 | 0.25 | 6 |
V317-SM \ U8423036 |
|
| 25 | 0.25 | 6 |
V324-SM \ U8423051 |
|
Carcasa en forma de lapicero óptico
Carcasa en forma de lapicero óptico
- Largo barril de 51 mm y diámetro pequeño que mejora el acceso a áreas de difícil acceso.
- Estilo de conector estándar recto UHF (SU).
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
|
| 2.25 | 0.25 | 6 |
V323-N-SU \ U8423045 |
|
| 3.5 | 0.25 | 6 |
V384-N-SU \ U8423067 |
|
| 5 | 0.25 | 6 |
A310S-N-SU \ U8421014 |
V310-N-SU \ U8423014 |
| 10 | 0.25 | 6 |
A312S-N-SU \ U8421021 |
V312-N-SU \ U8423021 |
| 15 | 0.25 | 6 |
A313S-N-SU \ U8421025 |
V313-N-SU \ U8423025 |
| 20 | 0.125 | 3 |
V316-N-SU \ U8423032 |
|
| 20 | 0.25 | 6 |
V317-N-SU \ U8423035 |
|
| 25 | 0.25 | 6 |
V324-N-SU \ U8423049 |
|
