Sondas y suelas (zapatas) TOFD

Soluciones para inspeccionar defectos y espesores

Contáctenos

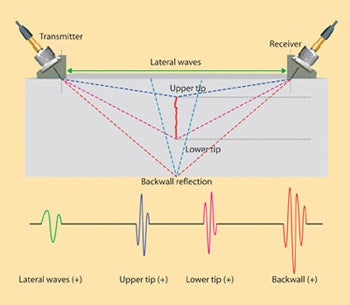

Las sondas y suelas (zapatas) TOFD generan ondas longitudinales refractadas en acero para usarlas en aplicaciones de dimensionamiento de grietas mediante la técnica TOFD.

Ventajas

Nuestras sondas de difracción de tiempo de vuelo (TOFD) generan ondas longitudinales de alto amortiguamiento para proporcionar una excelente resolución en aplicaciones TOFD complejas. Estas sondas de banda ancha que albergan elementos compuestos de alta sensibilidad se encuentran disponibles en frecuencias de 2,25 MHz a 15 MHz y en tamaños de 3 mm (0,25 ") a 12 mm (0,50"). Debe ser usadas con suelas (zapatas) TOFD especializadas dedicadas a la generación de ondas longitudinales refractadas en acero.

Sondas de rosca miniatura

Dimensiones de la sonda (en pulgadas)
Tipo de carcasa (estructura)
(A)
(B)
(C)
Hilo de rosca
ST1
0,44
0,55
0,22
De 3/8 a 32
ST2
0,71
0,685
0,257
De 11/16 a 24
Frequency
Nominal Element Size
CENTRASCAN
VIDEOSCAN
(MHz)
in.
mm
Part /
Item No.
Part /
Item No.
2.25
0.25
6
C542-SM/U8435019
-
2.25
0.375
10
C566-SM/U8435030
-
2.25
0.5
13
C540-SM/U8435017
-
5
0.125
3
C567-SM/U8435031
-
5
0.25
6
C543-SM/U8435020
-
5
0.375
10
C568-SM/U8435032
-
5
0.5
13
C541-SM/U8435018
-
10
0.125
3
C563-SM/U8435028
-
10
0.25
6
C544-SM/U8435021
-
15
0.125
3
-
V564-SM/U8474029

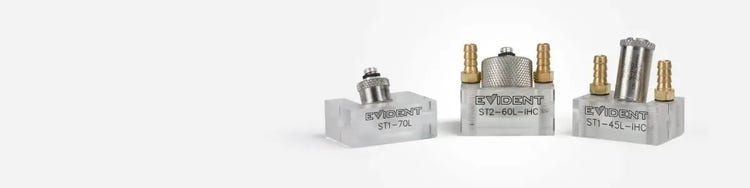

Suelas (zapatas) de rosca miniatura TOFD

ST1 Wedge Type
ST2 Wedge Type

Refracted Longitudinal Angle

(°)

Wedge Options
ST1-45L
ST2-45L
45
Standard
ST1-45L-IHC
ST2-45L-IHC
45
Irrigated*
ST1-60L
ST2-60L
60
Standard
ST1-60L-IHC
ST2-60L-IHC
60
Irrigated*
ST1-70L
ST2-70L
70
Standard
ST1-70L-IHC
ST2-70L-IHC
70
Irrigated*
