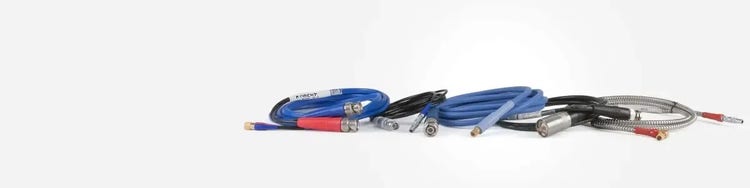

Cables de sondas
- Seleccione una variedad de grados de cable para cumplir con los requisitos de aplicación específicos.
- Longitudes estándar de 3' (1 m), 4' (1,2 m), 6' (1,8 m). Al efectuar su pedido, sustituya la X que aparece en el número de pieza por la longitud de cable deseada en pies.
- Hay longitudes de cable personalizadas disponibles; especifique la longitud deseada al hacer su pedido.
- El prefijo de la numeración de la pieza indica el estilo del conector en ambos extremos del cable.
- Todos los cables presentan una impedancia de 50 ohms a menos de especificación contraria.
- Póngase en contacto con nosotros para obtener cables especiales o personalizados.
Cable estándar
Cable estándar
| Cable - N.º de pieza |
Se adapta al estilo del conector |
| BCB-58-x | Se adapta a BNC - BNC |
| BCB-74-x | Se adapta a BNC - BNC |
| BCM-74-x | Se adapta a BNC y Microdot® |
| BCMA-74-x | Se adapta a BNC y Microdot (sin Boot) |
| BCRM-74-x | Se adapta a BNC y Microdot de ángulo de 90° |
| BCU-58-x | Se adapta a BNC - UHF |
| BCU-62-x | Se adapta a BNC - UHF |
| FLCB-74-x | Se adapta a LEMO ® hembra y BNC |
| LCB-74-x | Se adapta a pequeño LEMO 00 y BNC |
| LCM-74-x | Se adapta a pequeño LEMO 00 y Microdot |
| LCU-74-x | Se adapta a pequeño LEMO 00 y UHF |
| L1CB-58-x | Se adapta a gran LEMO 1 y BNC |
| L1CM-74-x | Se adapta a gran LEMO 1 y Microdot |
| L1CU-74-x | Se adapta a gran LEMO 1 y UHF |
| L1CU-74-x | Se adapta a gran LEMO 1 y UHF |
| UCM-74-x | Se adapta a UHF y Microdot |
| UCU-58-x | Se adapta a UHF a UHF |
Tipos de cables resistentes y herméticos
Tipos de cables resistentes y herméticos
- Cables reforzados
- Cables reforzados por blindaje de alta resistencia (HDAP) con silicona súper flexible
- Cables reforzados por blindaje de alta resistencia (HDAP) con PVC
- Cables herméticos (a prueba de agua)
Cables de alta resistencia (HD)
El revestimiento externo de Teflón ® proporciona flexibilidad y un mejor rendimiento del cable en entornos industriales.
Cable - N.º de pieza
Se adapta al estilo del conector
BCB-188-x HD
Se adapta a BNC - BNC
BCM-188-x HD
Se adapta a BNC y Microdot
BCU-188-x HD
Se adapta a BNC - UHF
LCB-188-x HD
Se adapta a pequeño LEMO 00 y BNC
LCM-188-x HD
Se adapta a pequeño LEMO 00 y Microdot
Cable reforzado por blindaje de alta resistencia (HDAP) con PVC
La cubierta espiralada de acero inoxidable con revestimiento externo de PVC sólido hace que este cable sea muy duradero.
Cable
N.º de pieza
N.º de pieza
Se adapta al estilo del conector
BCB-188-x HDAP
Se adapta a BNC - BNC
BCM-188-x HDAP
Se adapta a BNC a Microdot
BCU-188-x HDAP
Se adapta a BNC - UHF
LCB-188-x HDAP
Se adapta a pequeño LEMO 00 - BNC
LCM-188-x HDAP
Se adapta a pequeño LEMO 00 - Microdot
Cable reforzado por blindaje de alta resistencia (HDAP) con silicona súper flexible
La cubierta de acero inoxidable dotada de un revestimiento externo de silicona hace que este cable sea duradero y flexible.
Cable -
N.º de pieza
N.º de pieza
Se adapta al estilo del conector
BCB-188-x HDAS
Se adapta a BNC - BNC
BCM-188-x HDAS
Se adapta a BNC a Microdot
BCU-188-x HDAS
Se adapta a BNC - UHF
LCB-188-x HDAS
Se adapta a pequeño LEMO 00 - BNC
LCM-188-x HDAS
Se adapta a pequeño LEMO 00 - Microdot
Hermético [a prueba de agua (W)]
El hermético conector UHF, especialmente diseñado y patentado, proporciona una buena conexión impermeable a profundidades de aproximadamente 150 pies (50 m) en agua dulce.
Cable - N.º de pieza
Se adapta al estilo del conector
BCM-74-x W
Se adapta a BNC - Microdot hermético
BCRM-74-x W
Se adapta a BNC - Microdot de ángulo de 90º hermético
BCU-58-x W
Se adapta a BNC - UHF hermético
BCU-62-x W
Se adapta a BNC - UHF hermético
BCU-74-x W
Se adapta a BNC - UHF hermético
LCM-74-x W
Se adapta a pequeño LEMO 00 - Microdot hermético
LCU-74-x W
Se adapta a pequeño LEMO 00 - UHF hermético
L1CU-74-x W
Se adapta a gran LEMO 1 - UHF hermético
Cables con mangos
Cables con mangos
- Se dotan de un mango reforzado especial de 75 mm (3") de longitud para una mayor durabilidad y un agarre más fácil.
- Los mangos personalizados pueden ser solicitados en 152 mm (6") y 229 mm (9").
Cable - N.º de pieza
Se adapta al estilo del conector
Longitud del mango
pulg.
pulg.
BCMH-74-X
Se adapta a BNC y Microdot
3
LCMH-74-X
Se adapta a pequeño LEMO 00 y Microdot
3
L1CMH-74-X
Se adapta a gran LEMO 1 y Microdot
3
BCMH6-74-X
Se adapta a BNC y Microdot
6
LCMH6-74-X
Se adapta a pequeño LEMO 00 y Microdot
6
L1CMH6-74-X
Se adapta a gran LEMO 1 y Microdot
6
BCMH9-74-X
Se adapta a BNC y Microdot
9
LCMH9-74-X
Se adapta a pequeño LEMO 00 y Microdot
9
L1CMH9-74-X
Se adapta a gran LEMO 1 y Microdot
9
Cables duales, de doble blindaje y SSA
Tipos de cable duales, de doble blindaje de acero inoxidable (SSA) y doble blindaje (DS)
- Dual
- Blindado doble (DS)
- Blindado de acero inoxidable (SSA)
Dual
Diseño de cable único con dos conectores en cada extremo para adaptarse a las sondas duales
Cable
N.º de pieza
N.º de pieza
Se adapta al estilo del conector
Compatibilidad
BCMD-74-6
De conector BNC dual a Microdot
Estándar
LCMD-74-6
De conector LEMO 00 dual (pequeño) a Microdot
Dual
L1CMD-74-6
De conector LEMO 1 dual (grande) a Microdot
Sonda
BCMD-316-5F
Conector BNC dual a Microdot
Cable dual a carcasa empotrada
L1CMD-316-5F
De conector LEMO 1 dual (grande) a Microdot
Sonda
BCLPD-78-5
De conector BNC dual a LEPRA/CON
MTD-705
L1CLPD-78-5
De conector LEMO 1 dual grande a conector LEPRA/CON
Sonda
Blindado de acero inoxidable (SSA)
- La funda de acero inoxidable trenzada proporciona flexibilidad, protección y robustez en entornos industriales de producción pesada.
- Puede pedirse en longitudes de hasta 20' (6,1 m)
Cable - N.º de pieza
Se adapta al estilo del conector
BCB-188-x SSA
Se adapta a BNC - BNC
BCM-188-x SSA
Se adapta a BNC - Microdot
BCRM-188-x SSA
Se adapta a BNC - Microdot de ángulo de 90°
BCU-188-x SSA
Se adapta a BNC - UHF
LCM-188-x SSA
Se adapta a pequeño LEMO 00 y Microdot
LCRM-188-x SSA
Se adapta a conector LEMO 00 pequeño y Microdot de ángulo de 90°
Doble blindaje (DS)
- El blindaje adicional con conexión a tierra proporciona un bajo nivel de ruido proveniente del cable para un mejor rendimiento en aplicaciones de alta frecuencia.
- Un cable de 15 ohmios o 25 ohmios de diferentes longitudes permite optimizar el rendimiento del sistema de alta frecuencia.
Cable -
N.º de pieza
N.º de pieza
Se adapta al estilo del conector
Impedancia
BCM-74-x DS
Se adapta a BNC y Microdot
50 ohms
BCM-15-x DS
Se adapta a BNC y Microdot
15 ohms
BCM-25-x DS
Se adapta a BNC y Microdot
25 ohms
