Sondas de bobinas por corrientes de Foucault
Soluciones para inspeccionar defectos y espesores
Descripción
TEA/TEB: Configuración de enganche/desmontable

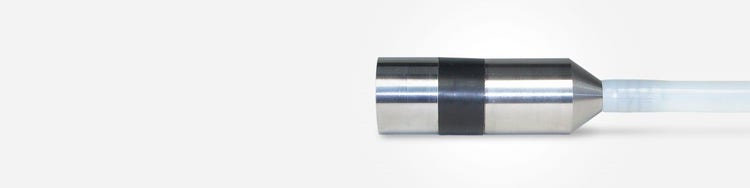

Las sondas de bobinas por corrientes de Foucault son ligeras, económicas y además resistentes. Sus bobinas están protegidas con una funda de plástico y guías antidesgaste de acero inoxidable en la parte frontal y posterior. Son idóneas para inspeccionar calefactores, sistemas de enfriamiento e intercambiadores de calor.
Características
- Ligeras y de sólida construcción.
- Bobinas protegidas por una funda de plástico.
- Una solución económica.
- Guías antidesgaste de acero inoxidable en los extremos delantero y posterior.
- Ideal para calentadores, refrigeradores, intercambiadores de calor y más.
Cuanto más rápido, mejor: disponible para plazos de entrega más cortos
Las sondas que se listan a continuación siguen un almacenamiento programado para una entrega rápida. Si no se indica la sonda que requiere, considere las opciones alternativas con ligeras variaciones de diámetro y frecuencia, que no afectarán la calidad de sus resultados.
Sondas de stock TEA (configuración de enganche)
| N.º de pieza | N.º de referencia | Diámetro | Frecuencia central kHz |
|
| mm | pulg. | |||
| TEA-118-015-N20 | U8280510 | 11,8 | 0,465 | 15 (bajo) |
| TEA-118-050-N20 | U8280623 | 11,8 | 0,465 | 50 (medio) |
| TEA-122-050-N20 | U8280614 | 12,2 | 0,480 | 50 (medio) |
| TEA-126-015-N20 | U8280615 | 12,6 | 0,496 | 15 (bajo) |
| TEA-140-005-N20 | U8280446 | 14 | 0,551 | 5 (muy bajo) |
| TEA-140-050-N20 | U8280447 | 14 | 0,551 | 50 (medio) |
| TEA-140-250-N20 | U8280214 | 14 | 0,551 | 250 (alto) |
| TEA-148-005-N20 | U8280616 | 14,8 | 0,583 | 5 (muy bajo) |
| TEA-148-050-N20 | U8280439 | 14,8 | 0,583 | 50 (medio) |
| TEA-148-250-N20 | U8280212 | 14,8 | 0,583 | 250 (alto) |
| TEA-156-015-N20 | U8280474 | 15,6 | 0,614 | 15 (bajo) |
| TEA-156-250-N20 | U8280624 | 15,6 | 0,614 | 250 (alto) |
| TEA-158-015-N20 | U8280625 | 15,8 | 0,622 | 15 (bajo) |
| TEA-158-050-N20 | U8280450 | 15,8 | 0,622 | 50 (medio) |
| TEA-158-250-N20 | U8280451 | 15,8 | 0,622 | 250 (alto) |
| TEA-162-050-N20 | U8280626 | 16,2 | 0,638 | 50 (medio) |
| TEA-180-050-N20 | U8280618 | 18 | Para calibrar en el modo de envolvente | 50 (medio) |
| TEA-188-050-N20 | U8280452 | 18,8 | 0,740 | 50 (medio) |
| TEA-200-050-N20 | U8280453 | 20 | 0,787 | 50 (medio) |
| TEA-200-250-N20 | U8280218 | 20 | 0,787 | 250 (alto) |
| TEA-208-050-N20 | U8280454 | 20,8 | 0,819 | 50 (medio) |
| TEA-208-250-N20 | U8280216 | 20,8 | 0,819 | 250 (alto) |
| TEA-228-600-N20 | U8280627 | 22,8 | 0,898 | 600 (muy alto) |
Sondas de stock TEB (desmontables)
| N.º de pieza | N.º de referencia | Frecuencia de diámetro | Frecuencia central kHz |
|
| mm | pulg. | |||
| TEB-132-250 | U8280455 | 13,2 | 0,520 | 250 kHz (alto) |
| TEB-134-050 | U8280457 | 13,4 | 0,528 | 50 kHz (medio) |
| TEB-140-050 | U8280566 | 14 | 0,551 | 50 kHz (medio) |
| TEB-148-015 | U8280459 | 14,8 | 0,583 | 15 kHz (bajo) |
| TEB-148-050 | U8280628 | 14,8 | 0,583 | 50 kHz (medio) |
| TEB-158-015 | U8280461 | 15,8 | 0,622 | 15 kHz (bajo) |
| TEB-158-250 | U8280629 | 15,8 | 0,622 | 250 kHz (alto) |
Sondas estándar/personalizada (bajo pedido)
Utilice la nomenclatura y la tabla a continuación para configurar su número de pieza.
| Tipo de sonda | Diámetro de la sonda (use mm en el N.° de pieza) |
Frecuencia central | Longitud de cable (solo TEA)** |
|
| mm | pulg. | |||
| TEA: configuración de enganche TEB: configuración desmontable (uso con un cable TEZ-BBS o TEZ-BBK**) |
Estándar TEA: de 9,6 mm a 50 mm TEB: de 11 mm a 50 mm por 0,2 mm Personalización (solo TEA) De 6,6 mm hasta 9,4 mm De 50,2 mm hasta 100 mm |
Estándar TEA: de 0,378 pulg. a 1,969 pulg. TEB: de 0,433 pulg. a 1,969 pulg. por 0,008 pulg. Personalización (solo TEA): De 0,260 pulg. a 0,370 pulg. De 1,976 pulg. a 3,937 pulg. |
001 (muy bajo) 015 (bajo) 050 (medio) 250 (alto) 600 (muy alto) |
15 m (50 pies) 20 m (65 pies) 30 m (100 pies) |
**La información del cable TEZ para las sondas TEB está disponible en el Catálogo de sondas de inspección de tubos.
