Sondas de corrientes de Foucault de tipo bala flexibles
Descripción
TEG: Configuración de enganche

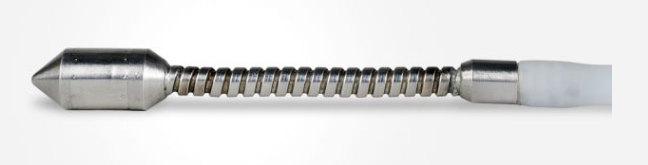

Estas sondas flexibles de corrientes de Foucault ofrecen una estructura de acero inoxidable sólida para asegurar su durabilidad y una protección de titanio para sus bobinas. Están diseñadas para inspeccionar curvas estrechas en U (con un radio de curvatura tan bajo como de 50 mm).
Recomendaciones
Las sondas TEG están diseñadas para inspeccionar curvas estrechas en U con un radio de curvatura tan bajo de hasta 51 mm (2 pulg.). Han sido desarrolladas para inspeccionar la mitad de la curva en U (90°) a partir de cada lado del tubo.
Características
- Construcción sólida de acero inoxidable para mayor durabilidad.
- Funda protectora de titanio para bobinas.
- Capacidad para curvas en U angostas (con un radio de curvatura tan bajo de hasta 50 mm [2 pulg.]).
Sondas estándar/personalizadas (bajo pedido)
Utilice la nomenclatura y la tabla a continuación para configurar su número de pieza.

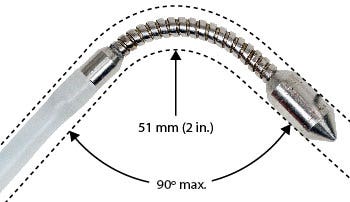

Curvatura y radio del tubo
Las sondas TEG inspeccionan los tubos con una curvatura máxima de 90º a partir de un lado a la vez. El radio mínimo es de 51 mm.
| Tipo de sonda | Diámetro de la sonda (use mm en el N.° de pieza) |
Frecuencia central | Longitud de cable** | |
| mm | pulg. | |||
| TEG: Bala flexible | Estándar De 11 mm a 25,4 mm por 0,2 mm |
Estándar De 0,433 pulg. a 1,000 pulg. por 0,008 pulg. |
015 (bajo) 050 (medio) 250 (alto) 600 (muy alto) |
25 m (80 pies) N = nilón H = más flexible |
| **La información relativa a los cables para las sondas TEG con flexibilidad superior está disponible en el Catálogo de sondas para la inspección de tuberías/tubos. | ||||
