Componentes de sondas IRIS

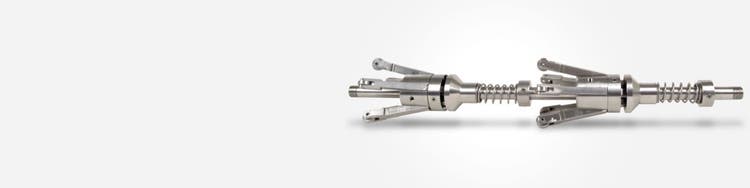

Las sondas con sistemas de inspección rotativo interno (IRIS) son idóneas para inspeccionar tuberías en instalaciones petroquímicas y de balance energético para las plantas de generación eléctricas (BoP). Usan un haz de ultrasonido para escanear superficies internas del tubo en patrones helicoidales, lo que asegura el control completo de la longitud del tubo. Las sondas IRIS operan en el modo pulso-eco [pulse-echo] para medir el espesor de pared, la pérdida del material y orientación del defecto en un rango de diámetro interno que va de 0,5 pulg. a 3 pulg.

Se necesitan varios componentes para «construir» una sonda IRIS. Los componentes son intercambiables y deben elegirse en función de las dimensiones del tubo.

Para construir una sonda IRIS, son necesarios los siguientes componentes:

TUA - Cabezales de turbina

Sonde_Tube_IRIS_TUA-170.psd

Las turbinas IRIS son impulsadas por la presión del agua para hacerlas girar a unas 40 r/s. Incluyen un espejo con un ángulo de 45º que desvía el haz de ultrasonido hacia la pared del tubo.

N.º de pieza
N.º de referencia
Descripción
TUA-120
U8780157
12 mm (0,47 pulg.) Turbinas IRIS
TUA-170
U8780158
17 mm (0,67 pulg.) Turbinas IRIS

TUB - Sondas de ultrasonido

Sonde_Tube_IRIS_TUB-254_01.psd

Las sondas IRIS son transductores de inmersión focalizados con un diámetro externo de 3/8 pulg. (9,53 mm) y un diámetro de elemento de 1/4 pulg. (6,35 mm). Están disponibles en tres frecuencias centrales diferentes y 2 distancias focales.

N.º de pieza
N.º de referencia
Descripción
TUB-254-10M
U8280001
Longitud focal de 25,4 mm (1.0 pulg.) y 10 MHz
TUB-254-15M
U8280002
Longitud focal de 25,4 mm (1.0 pulg.) y 15 MHz
TUB-254-20M
U8280003
Longitud focal de 25,4 mm (1.0 pulg.) y 20 MHz
TUB-381-10M
U8280004
Longitud focal de 38,1 mm (1.5 pulg.) y 10 MHz
TUB-381-15M
U8280005
Longitud focal de 38,1 mm (1.5 pulg.) y 15 MHz
TUB-381-20M
U8280024
Longitud focal de 38,1 mm (1.5 pulg.) y 20 MHz

TUC - Dispositivo de centrado

Sonde_Tube_IRIS_TUX_XS_03.psd

N.º de pieza
N.º de referencia
Descripción
Extensión (D. I. de tubo)
TUC-XS
U8780162
Dispositivo de centrado IRIS muy pequeño
De 0,45 pulg. a 0,71 pulg. (de 11,4 mm a 18,0 mm)
TUC-SM
U8780161
Dispositivo de centrado IRIS pequeño
De 0,71 pulg. a 1,0 pulg. (de 18,0 mm a 25,4 mm)
TUC-MD
U8780160
Dispositivo de centrado IRIS medio El TUC-MD viene con una varilla flexible adicional que le sirve al dispositivo de centrado en aplicaciones de curvado de calderas. Vea la descripción del accesorio «IRIS-FLEXROD» en la página 35.
De 0,96 pulg. a 1,65 pulg. (de 24,4 mm a 41,9 mm)
TUC-LG
U8780159
Gran dispositivo de centrado IRIS El TUC-LG viene con una varilla flexible adicional que le sirve al dispositivo de centrado en aplicaciones de curvado de calderas. Vea la descripción del accesorio «IRIS-FLEXROD» en la página 35.
de 1,5 pulg. a 3,0 pulg. (de 38,1 mm a 76,2 mm)
TUC-MD-FLEX
U8280250
Dispositivo de centrado IRIS medio montado sobre varilla flexible.
TUC-LG-FLEX
U8280251
Gran dispositivo de centrado IRIS montado en una varilla flexible.

TUD - Cables de sonda

Sonde_Tube_IRIS_TUD-N_01.psd

Los cables de las sondas IRIS tienen dos funciones: suministran la presión de agua que necesita la turbina y transportan la señal ultrasónica mediante un pequeño cable coaxial. El cable coaxial tiene un conector Microdot en el extremo de la sonda y un conector BNC en el extremo del instrumento/bomba. La bomba suministra el agua a través de un racor de latón de 1/8 pulg. de conexión rápida.

N.º de pieza
N.º de referencia
Descripción
TUD-N20
U8800530
Cable de sonda IRIS, 20M (65 pies)
TUD-N30
U8800532
Cable de sonda IRIS, 30M (100 pies)
TUD-BNC
U8800529
Cable de señal BNC a BNC, 3,7 m (12 pies)
TUD-LEM
U8800511
Cable de señal BNC a LEMO, 3,0 m (10 pies)

Accesorios de sonda IRIS

N.º de pieza
N.º de referencia
Descripción
Comentarios y especificaciones
IRIS-FLEXROD
U8780156
Varilla flexible para los dispositivos de centrado TUC-MD y TUC-LG.
Ángulo de curvatura máximo de 45° entre varillas. IRIS-FLEXROD viene con el dispositivo de centrado TUC-LG.
IRIS-FLOOD
U8780145
Adaptador de tubo de inundación IRIS
Para los modelos de 19,05 mm (3/4 pulg.) y 19,05 mm (1 pulg.). (19,05 mm) y 1 pulg. (25,4 mm) de diámetro exterior
IRIS-FILTER
U8780144
Tubo y unidad de filtro de agua
Es suministrado con una manguera de 1/2 pulg., 25 pies de longitud con accesorios de latón de 3/4 pulg.
IRIS-WP110
U8780146
Bomba de agua, sumergible, 110 V, 60 Hz
Dimensiones (L × ∅): 63,5 cm x 10 cm (25 pulg. × 4 pulg.)
Peso: 12,8 kg (28 lb)
Es suministrado con una manguera de 1/2 pulg., 25 pies de longitud con accesorios de latón de 3/4 pulg.
IRIS-WP220
U8780147
Bomba de agua, sumergible, 220 V, 50 Hz
Dimensiones (L × ∅): 84 cm x 8 cm (33 pulg. × 3 pulg.)
Peso: 6 kg (13 lb)
Es suministrado con una manguera de 1/2 pulg., 25 pies de longitud con accesorios de latón de 3/4 pulg.
