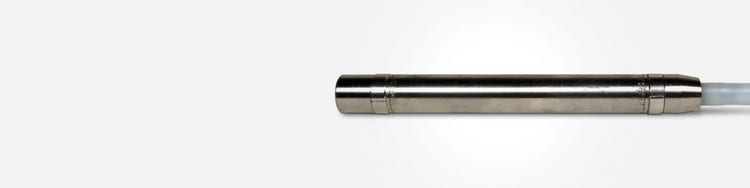

Sondas de flujo magnético disperso

Soluciones para inspeccionar defectos y espesores

Contáctenos

TFB: Configuración de enganche

Las sondas de flujo magnético disperso ofrecen una configuración magnética optimizada superior de alta saturación. Sus anillos antidesgaste intercambiables mejoran la resistencia ante el uso. Estas sondas son idóneas para inspeccionar tuberías en sistemas de enfriamiento (con aletas de aluminio) y detectar grietas circunferenciales.

Características

  • Diseño magnético superior y optimizado con alta saturación.
  • Resistencia antidesgaste mejorada y anillos antidesgaste intercambiables.
  • Detección de defectos volumétricos externos.
  • Idoneidad para enfriadores de aire de tubos aleteados.

Cuanto más rápido, mejor: disponible para plazos de entrega más cortos

Las sondas que se listan a continuación siguen un almacenamiento programado para una entrega rápida. Si la sonda que requiere no aparece en la lista, consulte la columna «Diámetro de sonda alternativo» en el Catálogo de sondas para la inspección de tuberías/tubos para encontrar un diámetro de sonda alternativo.

N.º de pieza

Rowspan=2

N.º de referencia

Rowspan=2

Diámetro
mm
pulg.
TFB-120-N20
U8280231
12
0,472
TFB-132-N20
U8280135
13,2
0,520
TFB-170-N20
U8280137
17
0,669
TFB-179-N20
U8280111
17,9
0,705
TFB-187-N20
U8280246
18,7
0,736
TFB-198-N20
U8280361
19,8
0,780
TFB-242-N20
U8280099
24,2
0,953

Sondas estándar/personalizadas (bajo pedido)

Utilice la nomenclatura y la tabla a continuación para configurar su número de pieza.

Gráfico TFB

Tipo de sonda

Rowspan=2

Diámetro de la sonda (use mm en el N.º de pieza)

Colspan=3

Longitud de cable

Rowspan=2

Diámetro de N.º de pieza
mm**
pulg.**

TFB: Sonda para fuga de flujo magnético

Rowspan=11

120*
12,0
0,472

20 m (65 pies)
30 m (100 pies)

Rowspan=11

132*
13,2
0,520
161*
16,1
0,634
170*
17,0
0,669
179
17,9
0,705
187
18,7
0,736
198
19,8
0,780
229
22,9
0,902
242
24,2
0,953
283
28,3
1,114
296
29,6
1,165

* Las sondas de diámetro más pequeño poseen menos sensibilidad a los defectos externos; esto se debe a que la sección del núcleo de la sonda es mucho más pequeña que la sección del tubo. Sin embargo, la sensibilidad a los defectos internos sigue siendo muy alta.

** Estas sondas presentan un diámetro total ligeramente superior al de referencia para el N.º de pieza.

Selección de la sonda MFL basada en el tamaño del tubo

Guía para la selección de sondas MFL de alta saturación (modelo TFB) destinadas a tamaños comunes de tubos de acero al carbono

Advertencia: Si sus tubos presentan suciedad, es posible que necesite una sonda más pequeña para la inspección. Evident no se hace responsable si usted selecciona una sonda que no es compatible con su aplicación. Si necesita ayuda, póngase en contacto con un representante de Evident.

Ejemplo: Para un tubo de una pulgada con un espesor de pared de 2,41 mm, la sonda necesaria sería TFB-187-N20. Esta sonda posee un diámetro total de 19,4 mm y mitades de anillos de acero templado intercambiables.

Colspan=3

D. I de la sonda mm (pulg.)

Colspan=11

Dimensiones del tubo

Colspan=3

12.0 (0.472)
13.2 (0.520)
16.1 (0.634)
17.0 (0.669)
17.9 (0.705)
18.7 (0.736)
19.8 (0.780)
22.9 (0.902)
24.2 (0.953)
28.3 (1.114)
29.6 (1.165)

D. E.
(mm)

Rowspan=2

BWG

Rowspan=2

PESO
(mm)

Rowspan=2

Diámetro total (incluido el sistema de desgaste) - mm (pulg.)

Colspan=11

De 12,5
a 12,8 (de 0,49 a 0,50)
De 13,7
a 14,0 (de 0,54 a 0,55)
De 16,6
a 16,9 (de 0,65 a 0,66)
18
(0.71)
18,7
(0.73)
19,4
(0.77)
20,5
(0.81)
23,8
(0.94)
25,1
(0.99)
29,2
(1.15)
30,5
(1.20)

19 (0.75)

Rowspan=4

16
1.65 (0.065)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
●
Δ
12
2.77 (0.109)
●

25.4 (1.0)

Rowspan=8

16
1.65 (0.065)
●
15
1.83 (0.072)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
Δ
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
Δ
●
9
3.76 (0.148)
●

31.75 (1.25)

Rowspan=4

13
2.41 (0.095)
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●

38.1 (1.5)

Rowspan=4

12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●
9
3.76 (0.148)
●

Sistema antidesgaste

Colspan=3

Perlas de carburo (fijas)

Colspan=3

Mitades de anillos de acero templado (intercambiables)

Colspan=8

● Este es el tamaño de sonda recomendado.

Δ Este tamaño puede ser usado si no tiene el tamaño recomendado.
