Sondas de campo remoto

Soluciones para inspeccionar defectos y espesores

Contáctenos

Las sondas con campo remoto incluyen un preamplificador de 32 dB. Estas sondas presentan una resistencia antidesgaste mejorada y estructuras más delgadas, además de ofrecer señales diferenciales y una relación entre la señal y el ruido optimizadas. Estas sondas están desarrolladas para detectar irregularidades, como picaduras, corrosión y erosión en tubos ferromagnéticos. Están disponibles con configuraciones de una sola bobina excitadora, bobina excitadora dual y bobina receptora dual.

TRS: Sondas excitadoras monoelemento

Sonde_Tube_CF_TRS_01.psd Sonde_Tube_CF_TRSOS_03.psd

Características

Diámetro exterior de sonda

El rango diametral de estas sondas, que parte de 9 mm (0,35 pulg.) a 26 mm (1,02 pulg.), se constituye de una carcasa protectora de acero inoxidable, disponible en incrementos de 1 mm. Hay disponibles diámetros de sonda más grandes —de 22,0 mm (0,866 pulg.) a 50,0 mm (1,968 pulg.)— en incrementos de 2 mm.

Las sondas con un diámetro superior a 28,0 mm (1.100 pulg.) presentan un diseño liviano en una estructura hecha de plástico. Este diseño también incluye anillos antidesgaste de acero inoxidable en cada extremo y un cable de sonda resistente para soportar múltiples tirones de sonda. Las bobinas se encuentran encapsuladas (en negro en la imagen) para una máxima protección.

Frecuencia central de la sonda

La frecuencia central de la sonda más reciente es 300 (300 Hz) y varía de 100 Hz a 1 kHz. Existen otros rangos de frecuencia:

Cable de sonda

El material del cable de la sonda se fabrica únicamente en nilón (N).

Las longitudes de los cables están en metros: 20 m (65 pies) es el más común.

También, está disponible la longitud de 30 m (100 pies).

TRX - Excitador doble

Sonde_Tube_CF_TRT_01.psd Sonde_Tube_CF_TRS_03.psd

Características

Diámetro exterior de sonda

El rango diametral de estas sondas, que parte de 9 mm (0,35 pulg.) a 26 mm (1,02 pulg.), se constituye de una carcasa protectora de acero inoxidable, disponible en incrementos de 1 mm. Hay disponibles diámetros de sonda más grandes —de 22,0 mm (0,866 pulg.) a 50,0 mm (1,968 pulg.)— en incrementos de 2 mm.

Las sondas con un diámetro superior a 28,0 mm (1.100 pulg.) presentan un diseño liviano en una estructura hecha de plástico. Este diseño también incluye anillos antidesgaste de acero inoxidable en cada extremo y un cable de sonda resistente para soportar múltiples tirones de sonda. Las bobinas se encuentran encapsuladas (en negro en la imagen) para una máxima protección.

Frecuencia central de la sonda

La frecuencia central de la sonda más reciente es 300 (300 Hz) y varía de 100 Hz a 1 kHz. Existen otros rangos de frecuencia:

Cable de sonda

El material del cable de la sonda se fabrica únicamente en nilón (N).

Las longitudes de los cables están en metros: 20 m (65 pies) es el más común.

También, está disponible la longitud de 30 m (100 pies).

TRT: Sondas captadoras duales

Sonde_Tube_CF_CL_04.psd Sonde_Tube_CF_TRTOS_02.psd

Características

Diámetro exterior de sonda

El rango diametral de estas sondas, que parte de 9 mm (0,35 pulg.) a 26 mm (1,02 pulg.), se constituye de una carcasa protectora de acero inoxidable, disponible en incrementos de 1 mm. Hay disponibles diámetros de sonda más grandes —de 22,0 mm (0,866 pulg.) a 50,0 mm (1,968 pulg.)— en incrementos de 2 mm.

Las sondas con un diámetro superior a 28,0 mm (1.100 pulg.) presentan un diseño liviano en una estructura hecha de plástico. Este diseño también incluye anillos antidesgaste de acero inoxidable en cada extremo y un cable de sonda resistente para soportar múltiples tirones de sonda. Las bobinas se encuentran encapsuladas (en negro en la imagen) para una máxima protección.

Frecuencia central de la sonda

La frecuencia central de la sonda más reciente es 300 (300 Hz) y varía de 100 Hz a 1 kHz. Existen otros rangos de frecuencia:

Cable de sonda

El material del cable de la sonda se fabrica únicamente en nilón (N).

Las longitudes de los cables están en metros: 20 m (65 pies) es el más común.

También, está disponible la longitud de 30 m (100 pies).

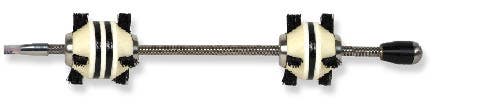

TRC: Sonda de caldera

Sonde_Tube_CF_TRC_01.psd

Características

Diámetro exterior de sonda

El rango diametral de las sondas estándar disponibles parte de 28,0 mm (1,10 pulg.) a 65,0 mm (2,56 pulg.). El número de pieza muestra el diámetro en décimas de mm (1/10 mm), por lo que 45,0 mm es igual a «450». Los diámetros estándar disponibles se enumeran en la siguiente tabla:

Diámetro de la sonda (catálogo)
Valor de diámetro
280
28,0 mm (1,10 pulg.)
340
34,0 mm (1,34 pulg.)
370
37,0 mm (1,46 pulg.)
450
45,0 mm (1,77 pulg.)
550
55,0 mm (2,17 pulg.)
650
65,0 mm (2,56 pulg.)

Frecuencia central de la sonda

La frecuencia central de la sonda más reciente es 300 (300 Hz) y varía de 100 Hz a 1 kHz. Existe otro rango de frecuencia:

Cable de sonda

El material del cable de la sonda se fabrica únicamente en nilón (N).

Las longitudes de los cables están en metros: 20 m (65 pies) es el más común.

También, está disponible la longitud de 30 m (100 pies).
