BIS PA: Sistema de inspección de barras por ultrasonido multielemento (Phased Array)
Este sistema de inspección de barras (BIS) usa la tecnología de ultrasonido multielemento para inspeccionar el volumen completo de barras redondas (circulares) y cuadradas. El sistema se basa en un concepto exclusivo de «cabezal flotante» para proporcionar constantemente un óptimo posicionamiento a las sondas, con una capacidad de adaptación a las variaciones de alineación de las barras.

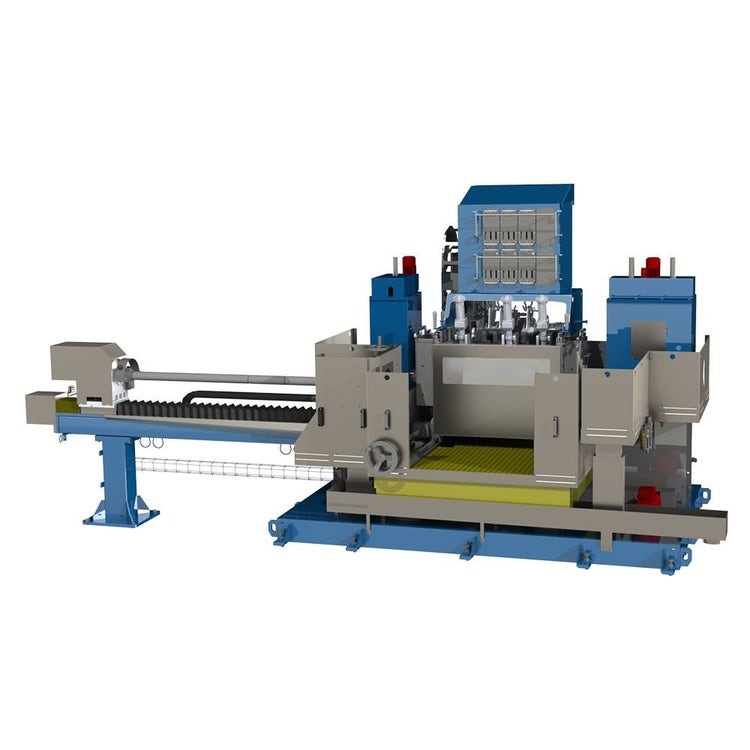

Sistema de inspección de barras (BIS) por ultrasonido multielemento (Phased Array)
Descripción
El sistema de inspección de barras (BIS) es una solución llave en mano que usa sondas de ultrasonido multielemento (Phased Array) integradas en un sistema de ensayos completamente automático para cumplir con las rigurosas normas de control de calidad, al mismo tiempo que mantiene la productividad. Los beneficios principales comprenden:
- Inspección volumétrica completa (al 100 %) en la línea de producción de barras redondas y cuadradas.
- Intervención reducida por parte de un operador capacitado gracias a una calibración automática.
- Óptima detección de defectos y mayor nivel de tolerancia sobre la forma de la barra gracias al diseño del cabezal flotante.
- Excelente acoplamiento mediante el uso de un tanque de inmersión.
- Alta densidad de adquisición para hallar defectos pequeños bajo condiciones dinámicas.
- Tiempos mínimos de parada en la conmutación de los componentes.
- Resultados repetibles/reproducibles en una línea de producción en servicio las 24 horas del días, 7 días a la semana.
Este sistema, que ha sido desarrollado como una solución de fácil aplicación para los controles de calidad de barras hechas de acero al carbono, acero inoxidable, aluminio, titanio negro o brillante, ofrece:
- Administración exclusiva del proyecto
- Instrumentos, sondas y componentes mecánicos
- Sistema de control de agua
- Software
- Comisión de estudio, capacitación y soporte posventa.
Inspecciones volumétricas completas: detección de defectos internos y subsuperficiales
Las sondas Phased Array (PA) pueden ser programadas para alternar entre la onda longitudinal y la transversal a fin de inspeccionar el volumen y la parte subsuperficial de una barra. Estas pueden ser ubicadas y aplicadas de forma a que toda la sección transversal de la barra sea inspeccionada a medida que se desplazan a través del sistema.
Las sondas son agrupadas para rangos específicos de diámetro/dimensión y formas de barra en el mismo soporte de sonda (denominado casete), lo que ayuda a asegurar la inspección completa del volumen y, también, a minimizar las interferencias y cambios entre períodos. Los casetes se dotan de inyectores de agua de alta presión para retirar las partículas y burbujas provenientes de las sondas.
Rápida inspección y resultados reproducibles
Nuestros sistemas de inspección de alta velocidad están desarrollados para cumplir con los requisitos de productividad de la industria metalúrgica. Estos sistemas siguen la normativa internacional de la más alta calidad sin comprometer la productividad.

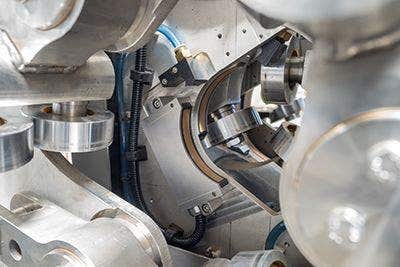

Estructura del cabeza flotante
La barra atraviesa un tanque de inmersión que contiene un cabezal de inspección de tipo flotante. Debido a que las sondas se encuentran dentro de un tanque con una gran cantidad de agua sin alteraciones, esto permite alcanzar óptimas condiciones de acoplamiento.
Las sondas están fijadas al cabezal flotante, y el cabezal sigue dinámicamente la barra. Este sistema mantiene las sondas de manera perpendicular a la línea central de la barra, independientemente de las variaciones de alineación, lo que permite asegurar la precisión y repetibilidad/reproducibilidad de los resultados incluso en el caso de defectos pequeños.
Calibración automática
Para llevar a cabo una inspección completa, cada sonda de ultrasonido multielemento (Phased Array) debe ser calibrada. Durante la calibración, las aperturas de cada sonda se desplazan sobre un defecto conocido, lo que permite que el nivel de ganancia sea ajustado automáticamente. Esta función permite ejecutar y confirmar una calibración precisa de cada ley focal, lo que conlleva a un ahorro de tiempo sin tener que depender de las capacidades de un usuario.
- Todas las sondas son calibradas en una sola secuencia automática.
- La verificación de la calibración se efectúa bajo condiciones normales de producción.
- Cada defecto de referencia es confirmado para asegurar su identificación por encima del nivel de alarma.
- Los resultados son visualizados en vistas de fácil interpretación.
Software, soporte de sonda y unidad de adquisición
Sondas de ultrasonido multielemento, una potente unidad de adquisición y un software avanzado se combinan operativamente para proporcionar un potente sistema de inspección de fácil uso.
Maximización del tiempo de funcionamiento
Todas las sondas para los diferentes diámetros de barra se encuentran montadas en un solo soporte (casete). Esto facilita el cambio de manera electrónica según el diámetro de barra, sin necesidad de conectarlas o desconectarlas manualmente.
Unidad de adquisición por ultrasonido multielemento (Phased Array)
El módulo QuickScan™ PA 32:256 está calificado conforme al grado de protección IP55, y está desarrollado para integrar fácilmente entornos industriales.
Fácil configuración
El asistente del software simplifica la creación de configuraciones según las dimensiones de cada pieza bajo ensayo. Los parámetros de configuración y calibración de inspección, ajustados para cada diámetro de barra, pueden ser almacenados y recuperados fácilmente. Los resultados finales pueden ser combinados y mostrados claramente para diferenciar claramente los tubos aceptados de aquellos rechazados.
- Rápido acceso a configuraciones de inspección predefinidas.
- Acceso controlado de usuarios para minimizar los errores de los operadores.
- Almacenamiento de la información de calibración e inspección para trazabilidad.
- Posibilidad de integración del sistema en el marco de la propia aplicación, lo cual facilita un modo operativo que requiere una intervención mínima por parte del operador.
