Siendo una solución todo en uno, a medida de la aplicación, nuestro sistema semiautomático para juegos de ruedas (PASAWIS) incrementa la facilidad, eficiencia y fiabilidad de las inspecciones de mantenimiento de los juegos de ruedas dotados de sólidos ejes.
Descripción
Sistema de inspección semiautomático Phased Array para juegos de ruedas (PASAWIS)
Siendo una solución todo en uno, a medida de la aplicación, nuestro sistema semiautomático para juegos de ruedas (PASAWIS) incrementa la facilidad, eficiencia y fiabilidad de las inspecciones de mantenimiento de los juegos de ruedas dotados de sólidos ejes.

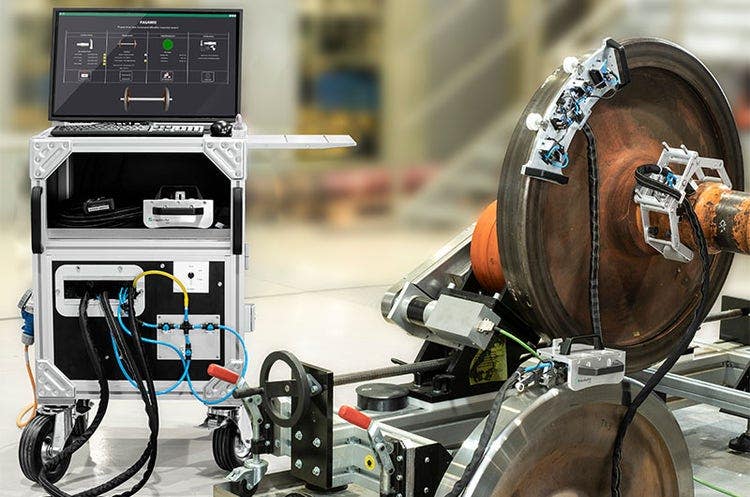

Solución de inspección Phased Array completa
PASAWIS combina lo último en tecnología de escaneo ultrasónica y de ultrasonido multielemento (Phased Array) con un software de aplicación dedicado, a fin de lograr una cobertura completa de los componentes presentes en los juegos de ruedas. Con una velocidad y fiabilidad de inspección optimizadas, múltiples sondas Phased Array escanean de forma electrónica el área de interés mientras que un escáner dedicado mantiene el óptimo posicionamiento del componente. Sacar provecho del escaneo electrónico con sondas de ultrasonido multielemento (Phased Array) proporciona mejoras significativas en cuanto a eficiencia y cobertura en comparación con el escaneo manual de los ensayos ultrasónicos convencionales. El software PASAWIS está hecho a medida de la aplicación, lo que facilita mucho más su uso a diferencia de los dispositivos de inspección típicos de ultrasonido convencional o ultrasonido multielemento (Phased Array).
Cobertura completa del eje, la corona y la banda de rodadura
PASAWIS puede ser configurado hasta con tres escáneres portátiles, cada uno de ellos optimizado para un componente distinto presente en el juego de ruedas: el eje, la corona y la banda de rodadura. Estos escáneres dedicados a los ensayos ultrasónicos por ultrasonido multielemento (PAUT) están diseñados para ajustarse perfectamente a estos componentes a fin de acelerar las inspecciones por medio de una cobertura completa, lo que favorece la detección de todos los defectos relevantes.
Velocidad de inspección cuatro veces más rápida
Con PASAWIS, ejecute una inspección completa de forma cuatro veces más rápida que con la inspección ultrasónica convencional. El software de adquisición, programado a conciencia en conformidad de los requisitos industriales, asegura que los pasos obligatorios más rigurosos se cumplan de forma rápida y eficaz.
Máxima efectividad con mínima capacitación
La interfaz de usuario del software proporciona una distribución del trabajo guiada y completa que optimiza los pasos durante la inspección; con ello se logra la eficacia de un sistema automatizado conjugado a una solución semiautomatizada. PASAWIS, diseñado concienzudamente para la inspección de juegos de ruedas, es un sistema mucho más fácil de operar que un típico detector de defectos.
Resultados uniformes y fiables
Controle los efectos de la intervención humana en la adquisición de datos y los resultados de inspección a través de este flujo de trabajo paso a paso ofrecido por la solución, la cual guía a los operadores a lo largo del completo procedimiento. Con un acceso de nivel 2, PASAWIS proporciona a los operadores el acceso necesario al flujo de trabajo a la vez que asegura que los requisitos del supervisor se cumplan. Esto es clave para lograr resultados fiables que son independientes del operador que ejecuta la inspección.
Ventajas clave del sistema de inspección semiautomático Phased Array para juegos de ruedas (PASAWIS)
- Facilidad de operación: Lo guía a través del procedimiento de inspección con diseños de pantalla dedicados para la representación de datos.
- Rapidez: Kits de escáner optimizados para cada componente (eje, corona y banda de rodadura).
- Fiabilidad y repetibilidad: Factor humano mitigado.
- Trazabilidad: Todos los datos son registrados, como aquellos asociados a la verificación del acoplamiento, corrección de transferencia de eje, y el control de puntos perdidos en los datos.
- Conformidad normativa: Verificado y aprobado en función de la norma VPI-EMG 09.
Escáneres dedicados

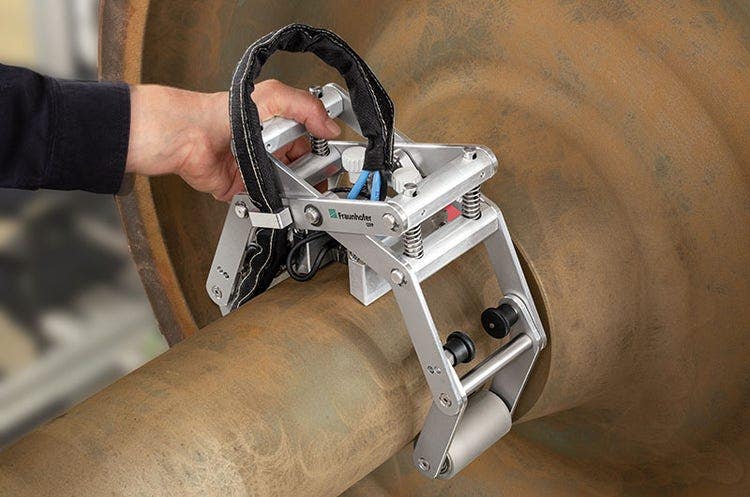

Escáner axial
El escáner axial está dedicado a inspecciones de ejes sólidos desde las posiciones del árbol y el extremo de eje (por lo general, en la etapa de desmontaje). Con sondas Phased Array, el sistema inspecciona el área completa de la garganta de la rueda desde ambos lados, lo que proporciona una corrección automática de la transferencia, la verificación del acoplamiento y el control de los puntos de datos perdidos con el objetivo de asegurar una adquisición de datos de alta calidad.

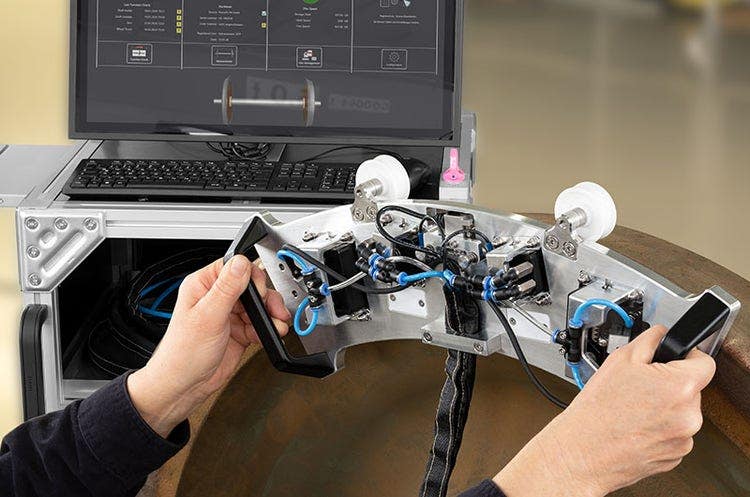

Escáner para la corona de la rueda
La inspección de la corona de la rueda se efectúa de forma simultánea en dos direcciones. Usa dos sondas Phased Array para el área de la corona y dos sondas UT convencionales para el área de cada pestaña. En una sola pasada, se logra completar la inspección de la corona, al mismo tiempo que se controla de forma automática el acoplamiento y los puntos de datos perdidos.

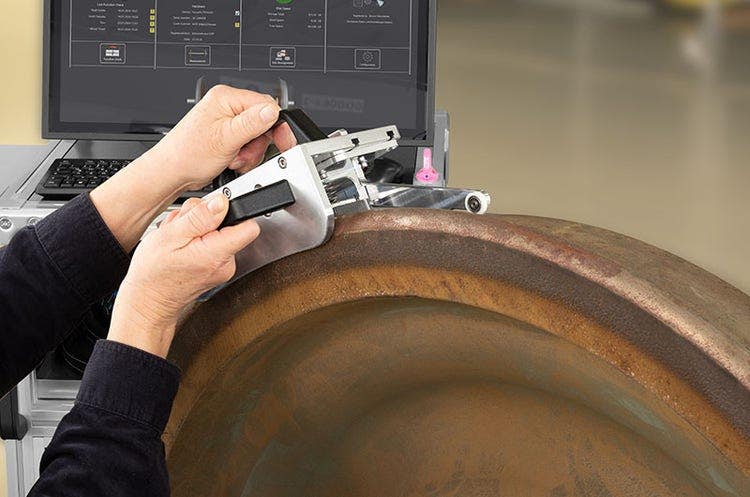

Escáner para la banda de rodadura
Es una solución Phased Array exclusiva para la inspección de bandas de rodadura que favorece la detección de los defectos de referencia requeridos en todas las áreas (en conformidad con la norma VPI-EMG 09). Al ser aplicado directamente en la banda de rodadura, el escáner inspecciona el ancho completo en una sola pasada.
Software

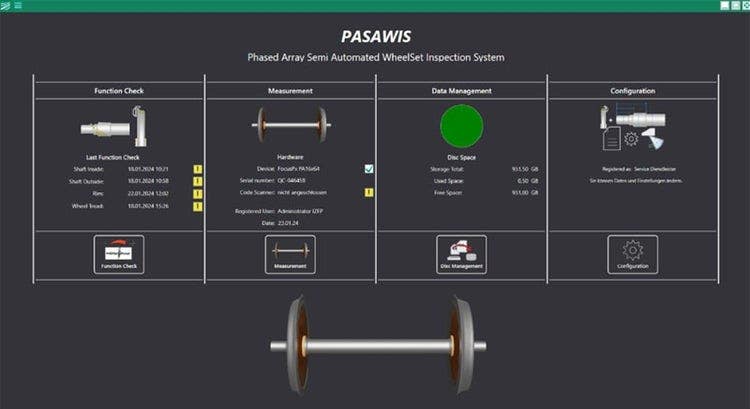

Software de adquisición y análisis de datos de PASAWIS
Nuestro software dedicado al sistema PASAWIS proporciona flujos de trabajo predefinidos de inspección que están optimizados para cada componente presente en los juegos de ruedas. El software guía al usuario a través de los pasos de inspección, lo que le ayuda a cumplir con los requisitos de su procedimiento de inspección. La interfaz del software se proyecta a través de una gran pantalla táctil que proporciona una clara visualización de los componentes presentes en los juegos de ruedas y de los datos de ensayo. Una vez que la inspección es completada, los informes se generan en el formato PDF a través de una mínima intervención requerida por parte del operador.
Contenido de informes:
- Resultados de escaneo para cada juego de ruedas inspeccionado (p. ej., el procesamiento de imágenes A-scan, S-scan y C-scan).
- Metadatos clave como la fecha de calibración, el número de serie del instrumento y el inspector.

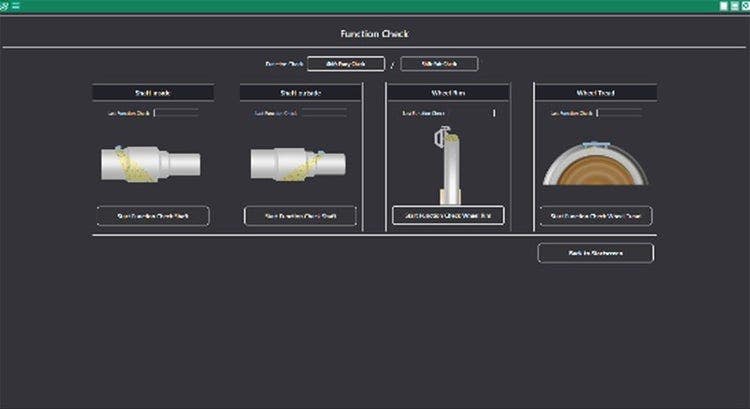

Verificación del funcionamiento
La verificación de los parámetros y la sensibilidad de los dispositivos END es fundamental para ejecutar una inspección exitosa. Al usar soluciones automatizadas y semiautomatizadas, esta verificación del funcionamiento se vuelve aún más crítica debido a los mecanismos y al acoplamiento que vienen involucrados.
El software de inspección PASAWIS integra una medida de protección que no sólo le informa el momento en que aplicó la última verificación de funcionamiento, sino que también le previene ante una ejecución de mediciones cuando el plazo de la verificación del funcionamiento ha vencido. Es posible asignar la propiedad del procedimiento de inspección a un supervisor a fin de que este último establezca el calendario de verificación del funcionamiento.

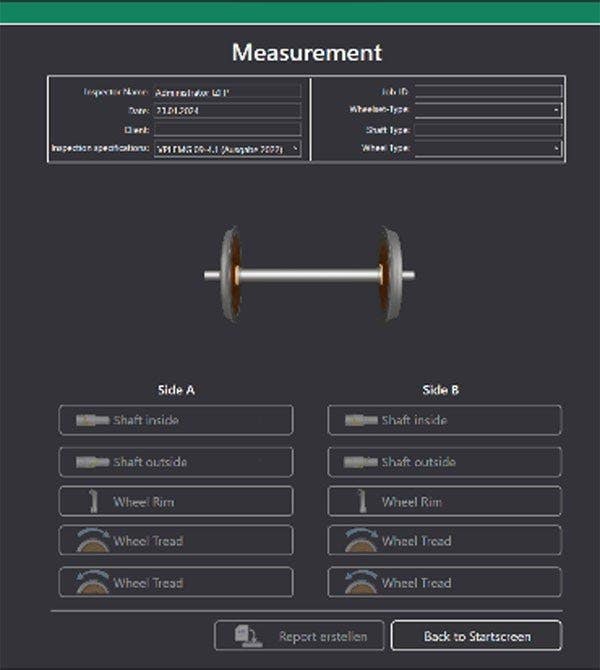

Mediciones
La pantalla de medición (Measurement) comprende todos los datos del juego de ruedas y los componentes que requieren ser inspeccionados. Las inspecciones completadas muestran un visto bueno de color verde para una fácil clasificación visual. Es posible generar un informe en cualquier momento; y, el software notificará si hay componentes que puedan faltar.
Funciones y características del software:
- Interfaz dedicada a las inspecciones de juegos de ruedas
- Guía paso a paso a través del completo flujo de trabajo de inspección
- Diseños de pantalla especializados que presentan los resultados
- Paletas de colores personalizadas para la representación de los datos
- Procedimientos de inspección predefinidos que incluyen los tipos de juegos de ruedas y los procedimientos para la verificación del funcionamiento
- Control automático del acoplamiento durante las inspecciones (desde el eje hasta la corona)
- Control automático de los puntos de datos perdidos
- Función de corrección automática de la transferencia para las inspecciones de ejes
- Base de datos dedicada a los juegos de ruedas con posibilidad de crear nuevos
- Grabación y almacenamiento completa de los datos de inspección
- Generación automática y personalizada de informes
- Dos niveles de acceso: supervisor e inspector
- Libre selección de idiomas

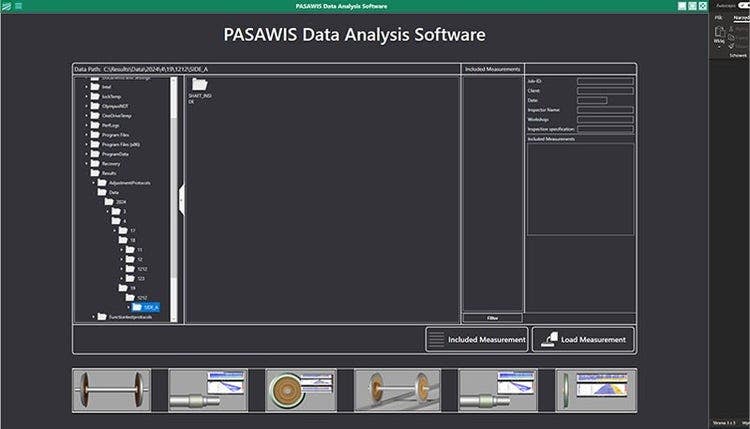

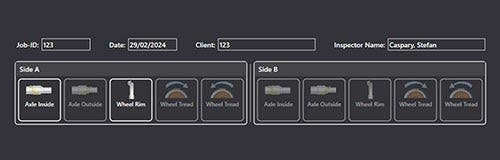

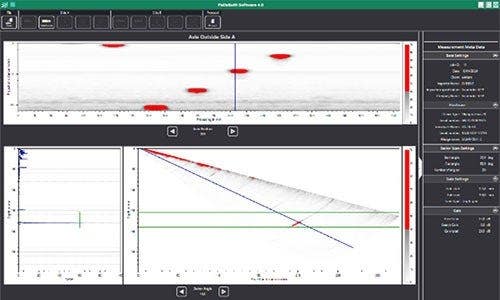

Software de análisis de datos para la revisión posterior
El software de análisis de datos PASAWIS, que viene suministrado con el sistema, le permite revisar todos los datos registrados y ejecutar análisis en cualquier momento después de haber terminado la inspección.
Especificaciones
Especificaciones del sistema
PA: 4 V, 9 V, 20 V, 40 V, 80 V y 115 V
UT: 50 V, 100 V y 190 V
PA : de 30 ns a 500 ns (pasos de 2,5 ns)
UT: de 30 ns a 1000 ns (pasos de 2,5 ns)
PA : de 0,6 MHz a 17,8 MHz
UT: de 0,25 MHz a 28 MHz
PA: 2, 4, 8, 16
UT: 2, 4, 8, 16, 32, 64
Especificaciones de la unidad de base
- Dimensiones: 1195 mm × 615 mm × 605 mm
- Peso: 110 kg
- Ruedas – Diámetro: 200. Ancho: 65 mm. Hechas de caucho
- Sistema de gestión de agua y conmutador de codificación del escáner
- Almacenamiento de datos: SSD de 512 GB + SSD de 1 TB
- Monitor: pantalla plana táctil de 24 pulgadas
- Software instalado: licencia de usuario única para el software de inspección y licencia de usuario única para el software de análisis fuera de línea
Especificaciones del escáner axial
- Dedicado a los ejes sólidos con diámetros de 130 mm a 180 mm, llevando suelas/zapatas estándares (para diámetros más grandes se requiere una suela/zapata adicional).
- Inspección Phased Array del área axial de la garganta de la rueda, desde la posición del extremo de eje y el árbol, con la función de control automática de acoplamiento.
- Sistema de codificación y acoplamiento integrado
- Mecanismo de fijación con adaptación de diámetro
- Comprende la sonda Phased Array, la suela/zapata, dos espaciadores y una maleta de transporte
Especificaciones del escáner para la corona de rueda
- Dedicado a las coronas de ruedas con diámetros de 750 mm a 1 000 mm.
- Inspecciones Phased Array de la corona de rueda e inspecciones UT convencionales de la pestaña de rueda (dos direcciones al mismo tiempo) con control de acoplamiento automático
- Sistema de codificación y acoplamiento integrado
- Mecanismo magnético para fijar el escáner y soportes de sonda retráctiles
- Comprende dos sondas Phased Array con suelas (zapatas), dos sonda convencionales y una maleta de transporte
Especificaciones del escáner para la banda de rodadura
- Dedicado a las bandas de rodadura de ruedas con diámetros de 600 mm a 1 000 mm
- Inspección Phased Array del área de la banda de rodadura (superficie rodante), con control de acoplamiento visual
- Sistema de codificación y acoplamiento integrado
- Soporte de sonda con resorte
- Comprende la sonda Phased Array, la suela/zapata y una maleta de transporte
