RBIS: Sistema de inspección rotativa de barras
El RBIS combina las tecnologías Phased Array y corrientes de Focault multielementos para inspeccionar el volumen completo y la superficie de barras redondas (algunas veces llamadas rodillos o palanquillas). La inspección se lleva a cabo durante la rotación de la barra y el movimiento lineal del transportador que soporta el cabezal de inspección.
Sistema de inspección rotativa de barras (RBIS)
Descripción
El sistema de inspección rotativo de lingotes (RBIS) es una solución llave en mano que usa sondas de ultrasonido multielemento (Phased Array) y sondas de corrientes de Foucault multielementos (ECA) integradas en un sistema de ensayo completamente automático a fin de cumplir los estrictos requisitos relativos a la inspección volumétrica y superficial. Los beneficios principales comprenden:
- Inspección volumétrica y superficial en un solo sistema
- Alto rendimiento que economiza su tiempo en comparación con los métodos más convencionales.
- Intervención reducida por parte de un operador capacitado gracias a una calibración automática.
- Saque el máximo partido del sistema con la función de mapeo 2D
- Flexibilidad para inspeccionar lingotes redondos hechos de acero al carbono, acero inoxidable, aluminio y titanio, así como barras negras y brillantes
- Rápida conmutación que reduce los tiempos de parada.
El sistema ha sido desarrollado para proporcionar una solución de fácil uso a fin de obtener resultados repetibles/reproducibles. Esto comprende:
- Administración exclusiva del proyecto
- Instrumentos, sondas y componentes mecánicos
- Software
- Comisión de estudio, capacitación y soporte posventa.
Inspección completa de lingotes
Inspección estructural completa por ultrasonido multielemento (Phased Array)

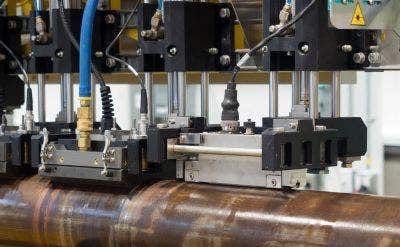

Durante la rotación del lingote, el cabezal de inspección viaja a través de un puente que permite cubrir todo su largo. Los cilindros de aire transportan las suelas (zapatas) desde el inicio hasta el término de la secuencia de inspección.
Las sondas están montadas en suelas con cámaras de agua de Evident. Estas últimas tiene varios grados de desplazamiento y suspensión neumática, lo que ayuda a asegurar un óptimo acoplamiento.
Se usan suelas (zapatas) específicas para las ondas longitudinales y las transversales a fin de inspeccionar el volumen y la parte subsuperficial del lingote.
Inspección superficial mediante las corrientes de Foucault multielementos
Los defectos superficiales son inspeccionados mediante la tecnología de corrientes de Foucault multielementos. Se usa un soporte de sonda especial para permitir la inspección en contacto usando un despegue optimizado para cualquier diámetro de lingote. Además, las sondas se dotan de una protección de cerámica en su parte frontal (cara), lo que las hace resistentes a daños.
Resultados de alta calidad
El sistema satisface los requisitos de seguridad de la industria de fabricación de metales, al mismo tiempo que cumple con las más rigurosas normas de calidad.

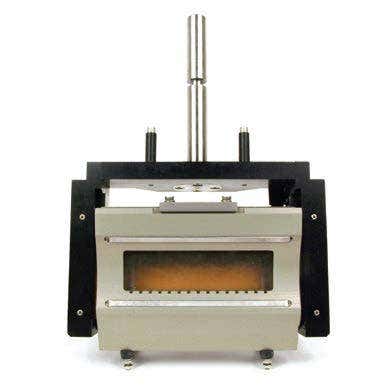

Suela (zapata) con cámara de agua
Los grados de desplazamiento y la suspensión neumática de la suela con cámara de agua permite seguir el movimiento del tubo. Las suelas (zapatas) con cámara de agua usan membranas de Aqualene que proporciona un excelente acoplamiento. El trayecto del agua dentro de la suela (zapata) permanece sin alteraciones para una mayor repetibilidad/reproducibilidad en el caso de pequeños defectos. Las placas antidesgaste están disponibles para adaptarse al diámetro de los lingotes tratados.

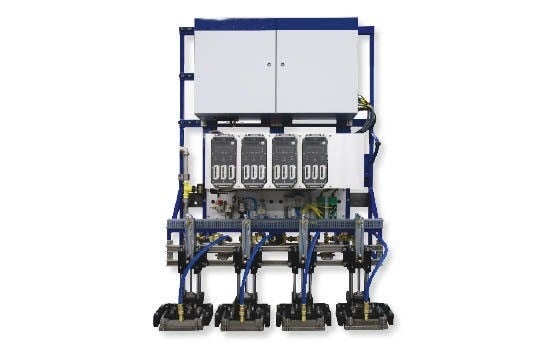

Cabezal de inspección avanzado

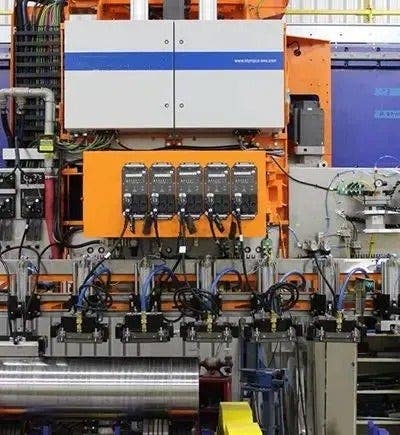

La electrónica está integrada en el cabezal de inspección para acortar la longitud del cableado y reducir el ruido electromagnético. Su estructura modular facilita su actualización o la ejecución del mantenimiento preventivo. Un solo cabezal puede soportar hasta ocho suelas (zapatas) y cinco unidades de adquisición QuickScan™ LT más una QuickScan ECA y, al mismo tiempo, alberga opciones estándar, como un marcador de pintura y un sistema de humidificación preliminar.
Sondas Phased Array
Las sondas PA proporcionan una superposición firme entre los grupos de elementos que es ajustable electrónicamente según el tamaño de los defectos, lo que resulta en una alta densidad de energía en los lingotes y un correcto funcionamiento constante.
Calibración automática

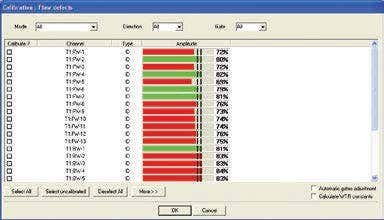

Para llevar a cabo una inspección completa, cada sonda debe ser calibrada. Durante la calibración, las aperturas de cada sonda se desplazan sobre un defecto conocido, lo que permite que el nivel de ganancia sea ajustado automáticamente. Esta función permite ejecutar y confirmar una calibración precisa de cada ley focal, lo que conlleva a un ahorro de tiempo sin tener que depender de las capacidades de un usuario.
- Todas las sondas son calibradas en una sola secuencia automática.
- La verificación de la calibración se efectúa bajo condiciones normales de producción.
- Cada defecto de referencia es confirmado para asegurar su identificación por encima del nivel de alarma.

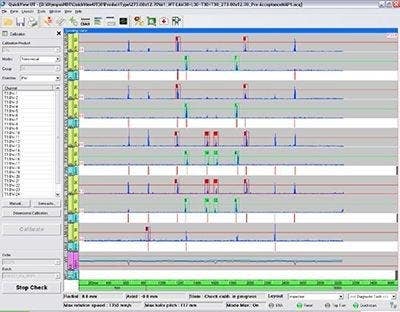

- Los resultados son mostrados en un gráfico continuo de fácil interpretación.
Unidades de adquisición y software
Las tecnologías de ultrasonido multielemento (PA) y de corrientes de Foucault multielementos (ECA), junto con una potente unidad de adquisición y un software avanzado, forman un potente sistema de inspección.
Unidades de adquisición PA y ECA

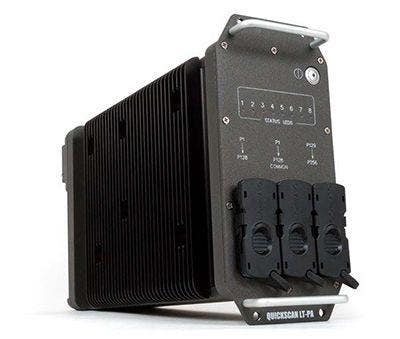

El módulo QuickScan™ PA 32:256 cumple con el grado de protección IP55, mientras que la unidad QuickScan EC brinda la flexibilidad para inspeccionar las superficies de los lingotes. Ambas unidades pueden ser integradas fácilmente en entornos industriales.
Fácil configuración
|

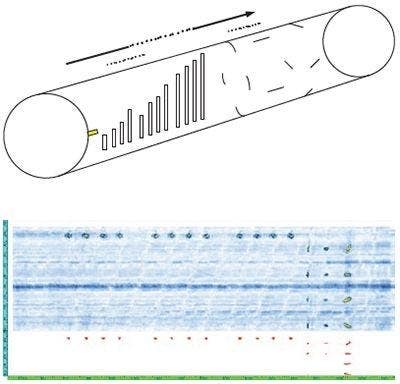

Mappeo
