BIS ECA: Sistema de inspección de barras por corrientes de Foucault multielementos
Este sistema de inspección de barras (BIS) usa las corrientes de Foucault multielemento para inspeccionar toda la superficie de barras redondas (circulares) y cuadradas. Los actuadores del sistema acomodan de forma automática la posición de las sondas ECA en función de la forma y el tamaño del producto bajo inspección, además de adaptarlas a cualquier irregularidad superficial. Las robustas suelas/zapatas antidesgaste que vienen acopladas a las sondas, las protegen de impactos y abrasión.
Soluciones para inspeccionar defectos y espesores
Sistema de inspección de barras (BIS) por corrientes de Foucault (EC)
Descripción
El BIS-ECA es un sistema de inspección llave en mano completamente automatizado que se integra en la línea de producción de metales para controlar los requisitos de seguridad y calidad de los materiales sin procesar en formato redondo y cuadrado.
ECA para inspecciones superficiales a alta velocidad
Las corrientes de Foucault multielementos (ECA) son un método de inspección efectivo y eficiente, y el BIS ECA es un sistema robusto y flexible diseñado para satisfacer las necesidades de las plantas de procesamiento de metales:
- Se dota de accionadores que ajustan automáticamente las posiciones de las sondas al tamaño del producto de interés y las adaptan a las irregularidades de forma o superficie.
- Cuenta con un exclusivo conjunto de sondas que puede cubrir el completo rango dimensional del producto.
- Proporciona un proceso simultáneo de la tecnología de compensación de levantamiento dinámica (DLOC) patentada y de placa de circuito impreso (PCB).
- Es posible detectar los defectos axiales y radiales (grietas superficiales de hasta 10 mm de longitud en orientaciones de 0º y 99º) de forma fiable en toda la superficie del producto.
- Posee suelas (zapatas) resistentes al desgaste con pines de carburo, y la capa protectora de cerámica dura en las sondas soportan los impactos y la abrasión superficial.
- Ofrece un funcionamiento continuado a velocidades de producción de hasta 2,5 m/s con una intervención mínima del operador.
- Ocupa un espacio compacto que permite la integración y reacondicionamiento fácil del sistema en las líneas de producción.

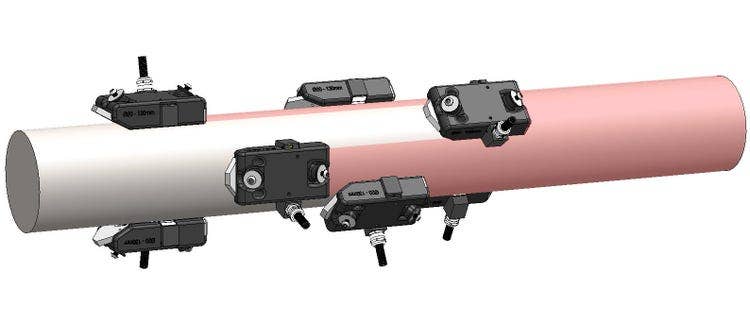

Cobertura de inspección completa de una pasada en las barras de distintas dimensiones y formas
Funcionamiento sencillo y aumento del tiempo de actividad
El BIS-ECA simple y resistente se ha diseñado para ahorrar tiempo y reducir los costos [Esp. costes] operativos de las plantas de procesamiento:
- Diseño transversal no giratorio que reduce la complejidad mecánica
- Cambios rápidos de tamaños y tipos de producto
- Mínimo mantenimiento necesario
- Suelas (zapatas) y sondas resistentes que han sido diseñadas para cambiarse únicamente una vez al año bajo condiciones de inspección típicas

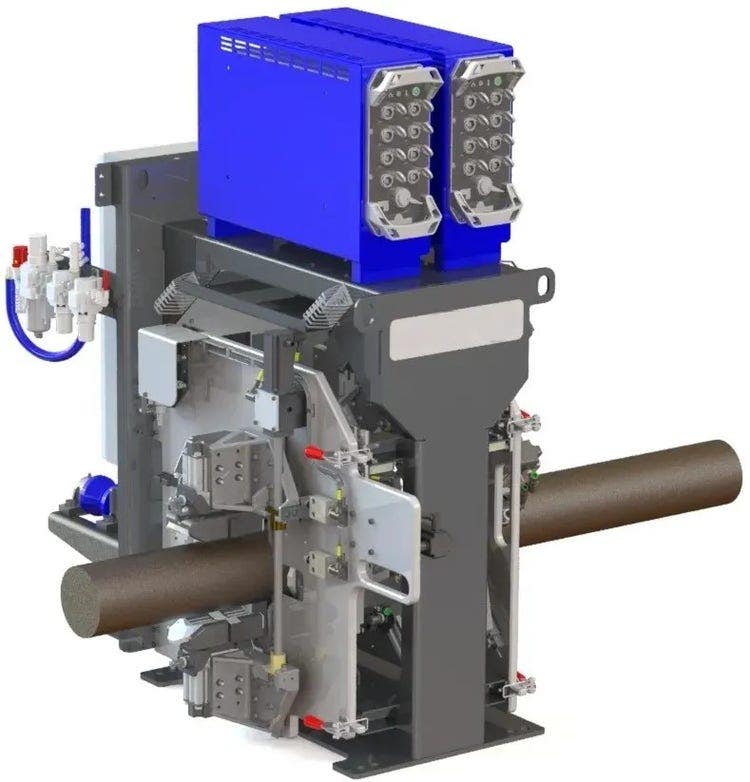

Sistema de inspección de barras de Corrientes de Foucault multielemento (BIS-ECA)

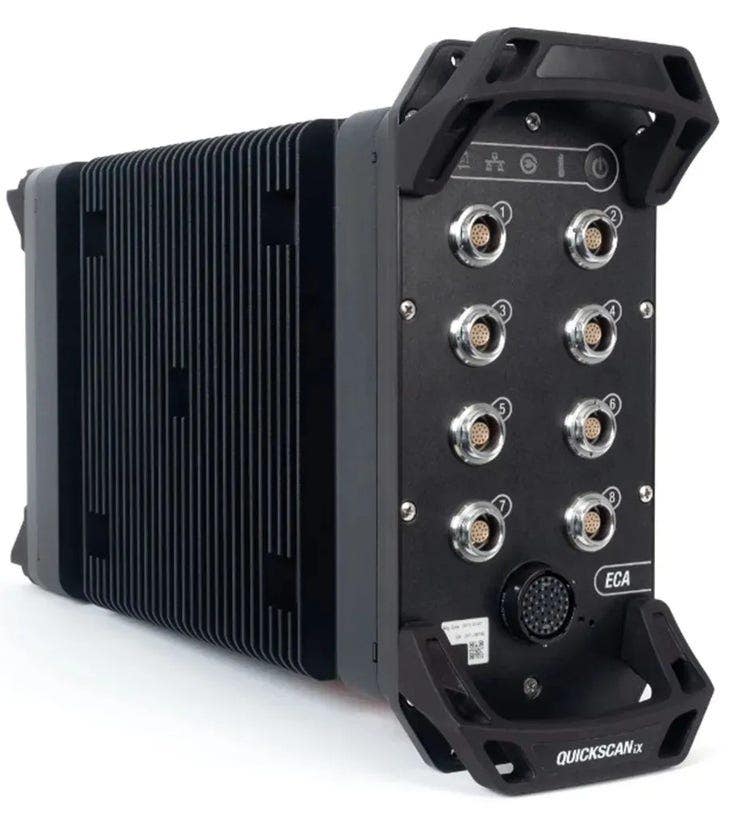

Unidad de adquisición de ECA QuickScan™ iX (superior izquierda)

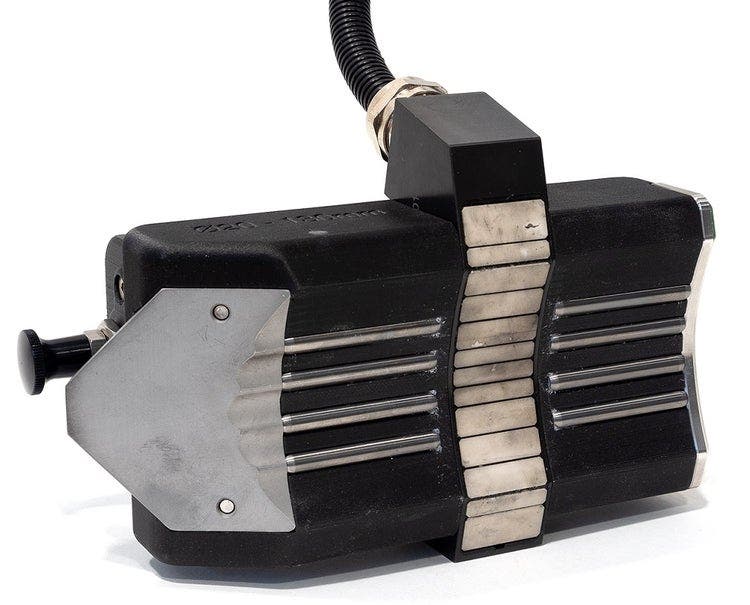

Sondas de ECA Evident (superior derecha)

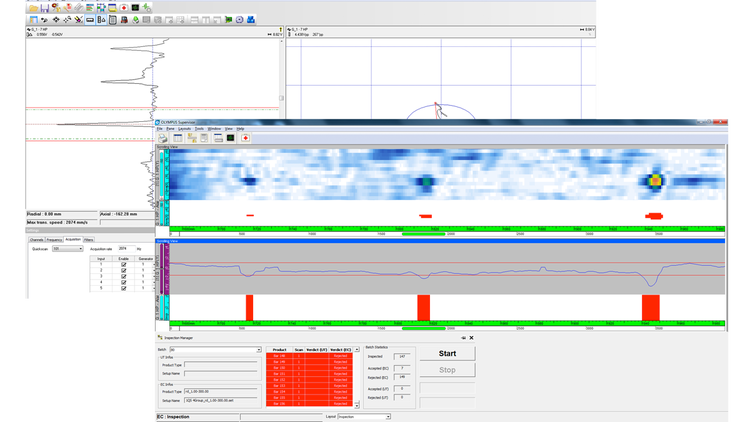

Software de EC QuickView™ (inferior)
Especificaciones
Rendimiento del sistema
Sistema T4: De 40 a 260 mm (1,57 a 10,24 pulg.), longitud mínima aproximada de 3 m (9 pies)
Redonda: 100 % de circunferencia
Cuadrada: 100 % incluyendo caras y esquinas
Resultados de inspección
Nota: La profundidad de indicación mínima varía en función del grado del material y la rugosidad superficial
