EPOCH 6LT
No deje de explorar las capacidades de inspección de su detector de defectos. El detector de defectos EPOCH ® 6LT combina la funcionalidad de un potente dispositivo de detección de defectos por ultrasonido con un factor de forma ideal para aplicaciones que exigen trabajos verticales en cuerda o máxima portabilidad.
Detector de defectos portátil EPOCH 6LT
Lleve sus inspecciones a otro nivel
No deje de explorar las capacidades de inspección de su detector de defectos. El detector de defectos EPOCH ® 6LT combina la funcionalidad de un potente dispositivo de detección de defectos por ultrasonido con un factor de forma ideal para aplicaciones que exigen trabajos verticales en cuerda o máxima portabilidad.

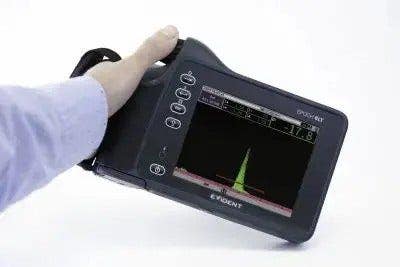

Fiable detección de defectos en la palma de su mano
Portátil y fácil de usar, el detector de defectos EPOCH 6LT ofrece una estructura ergonómica y resistente que aporta comodidad y un máximo rendimiento.
- Pesa tan solo 890 g. (1,95 libras), y presenta una distribución orientada de peso gracias a su empuñadura que permite efectuar operaciones con una mano, reduciendo así la fatiga en la muñeca.
- Su rueda de ajuste y el teclado simple permiten operarlo fácilmente incluso con guantes.
- Cumple con los índices de protección IP65 y IP67 y el ensayo de resistencia ante caídas.
- Su pantalla nítida en colores vivos ofrece representaciones A-scan legibles bajo cualquier nivel de iluminación
Mayor funcionalidad sobre la marcha
El flujo de trabajo del detector de defectos EPOCH 6LT es simple y claro. A pesar de su tamaño reducido, este instrumento cuenta con las funciones y capacidades para cumplir con los requisitos de casi cualquier aplicación de inspección convencional por ultrasonido.
- Ofrece toda la funcionalidad principal del detector de defectos EPOCH 650 en una pequeña estructura portátil.
- Cumple con los requisitos de la normativa ISO-22232:2010
- Incluye la opción de software para la corrosión junto con el sistema de identificación de sonda albergado en el pin central.
- Conectividad LAN inalámbrica opcional
Estructura diseñada para aplicaciones de trabajos verticales en cuerda o de máxima portabilidad
Para los trabajos verticales en cuerda, el detector de defectos EPOCH 6LT le ofrece los recursos necesarios para mantenerlo seguro durante las inspecciones de difícil acceso.
- Con el kit de accesorios para acceso mediante cuerdas opcional, usted puede instalar el instrumento a su pierna mediante una cuerda o, también, instalarlo en su arnés para mantener sus manos libres y hallar el equilibrio necesario que le permitirá maniobrar y ajustar su sonda.
- Gire la pantalla del modo vertical al modo horizontal para visualizar adecuadamente el A-scan y las lecturas asociadas.
- Para mayor flexibilidad, la rosca integrada 1/4-20 permite conectar el detector de defectos a una variedad de accesorios ofrecidos por Evident o por otros proveedores.
Funciones y características software
Potentes funciones optimizadas para operaciones con una mano
El detector de defectos portátil EPOCH® 6LT cuenta con una variedad de funciones software de serie u opcionales destinadas a una amplia gama de aplicaciones de detección de defectos.
La exportación de los archivos de inspección almacenados es fácil. Envíe sus resultados de inspección a un dispositivo de memoria USB en una variedad de formatos de archivo prácticos (BMP, CSV y PDF) para transmitir rápidamente sus datos.
Disponibilidad de conexión a la nube
Gracias a la conexión LAN inalámbrica, es posible conectar su detector de defectos a la Evident Scientific Cloud, y acceder a las potentes funciones de la nube, que incluyen:
- Actualización del Firmware para la conexión inalámbrica
- Creación de copias de seguridad y almacenamiento
- Acceso y administración de los archivos a distancia
La administración de los archivos de nube soporta todos los tipos de archivo del EPOCH 6LT, lo que facilita más que nunca la generación de informes y la transmisión de los resultados de inspección.
Funciones software de serie para un dimensionamiento de defectos preciso
Curva dinámica DAC/TCG: sirve para calcular la amplitud de la señal, en porcentaje (%) o en intensidad sonora (dB), en función de la curva DAC o en función de la amplitud del eco de referencia, con una ganancia variable en función del tiempo. La versión DAC incluye las curvas de advertencia estándares y personalizables, además de las vistas del 20 % al 80 %.
Curva DGS/AVG: sirve para evaluar el eco de la señal con el diagrama DGS/AVG, que ilustra la relación entre la altura del eco, la dimensión del defecto y la distancia empleada desde la sonda.
AWS D1.1 y D1.5: proporciona una clasificación dinámica de los defectos para diversas aplicaciones de inspección de soldadura según la normativa AWS. De esta manera, se logran inspecciones más eficientes debido a la eliminación de cálculos manuales.
Versatilidad agregada: Funciones software opcionales
Módulo de corrosión: En las inspecciones de corrosión, esta función permite configurar automáticamente los ultrasonidos según la sonda seleccionada —gracias al reconocimiento de sonda automático que es aplicado a todas las sondas duales estándares para corrosión de Evident—, el Control automático de ganancia (AGC), un Algoritmo de medición según el rango de espesor, la Corrección real de la trayectoria V-path y la Compensación de retardo de la sonda mediante la función automática de calibración cero («Do Zero»). Este módulo también ofrece una vista en cuadrícula, codificada cromáticamente, para optimizar las capacidades de generación de informes de los resultados de corrosión.
Atenuación del eco de fondo (BEA): sirve para atenuar el eco de fondo de una pieza bajo inspección usando la región de la pantalla definida por la Puerta 2. Esta opción software permite monitorizar la caída del eco de fondo mientras se desarrollan escaneos con un alto nivel de ganancia.
Especificaciones
General
Puertos de entrada y salida
(1) Puerto USB 2.0 «Cliente» de alta velocidad (Tipo Mini-B)
Protección ambiental
Emisor
Receptor
Corriente continua de 0,2 MHz a 26,5 MHz en –3 dB (versión conforme a la normativa ISO-22232).
Grupos de siete filtros digitales (versión conforme a la normativa ISO-22232)
Calibración
Haz recto (primer eco de fondo, o eco a eco)
Haz angular (trayectoria del sonido o profundidad)
Puertas
Mediciones
Applications

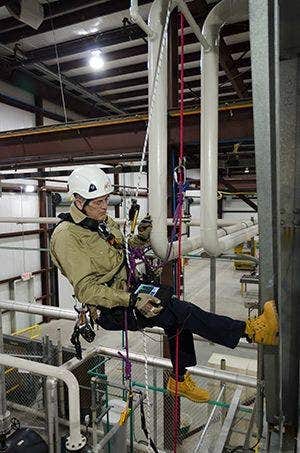

EPOCH 6LT para inspecciones de acceso mediante cuerdas
Con características diseñadas para facilitar las inspecciones que requieren acceso mediante cuerdas y asegurar la protección de los inspectores, el detector de defectos EPOCH 6LT está optimizado para ser operado con una mano, y puede ser instalado fácilmente en la pierna o arnés de seguridad de su usuario.

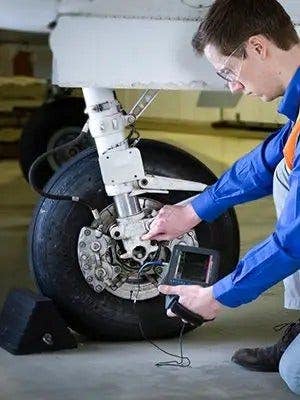

EPOCH 6LT para aplicaciones de alta portabilidad
Los inspectores de ensayos no destructivos, que trabajan en sectores industriales con exigencias de alta portabilidad, requieren equipos livianos que otorguen todas las características necesarias para llevar a cabo sus trabajos. El detector de defectos EPOCH 6LT cumple con estas necesidades: es cómodo para sostenerlo con una mano, y bastante pequeño para caber en una mochila con otros equipos.
