Detector de defectos por corrientes de Foucault OmniScan MX
Use nuestro detector de defectos OmniScan MX con el módulo ECA/ECT para ejecutar ensayos por corrientes de Foucault multielementos en materiales conductores. La configuración para ensayos soporta hasta 32 bobinas sensoriales (hasta 64 usando un multiplexor externo) bajo los modos de puente o emisión-recepción. La frecuencia de funcionamiento varía entre 20 Hz y 6 MHz, con la posibilidad de utilizar múltiples frecuencias en el curso de una misma adquisición.
OmniScan MX ECA/ECT
Descripción
El OmniScan MX
Portabilidad y rendimiento comprobado en un equipo fiable
Con miles de unidades utilizadas a través del mundo, el detector de defectos OmniScan® MX es un instrumento confiable y probado que ha sido desarrollado para enfrentar las condiciones de inspección más exigentes. Su funcionamiento por baterías de Li-ion brinda una duración de hasta seis horas para efectuar inspecciones manuales o semiautomatizadas con este equipo ligero y robusto.

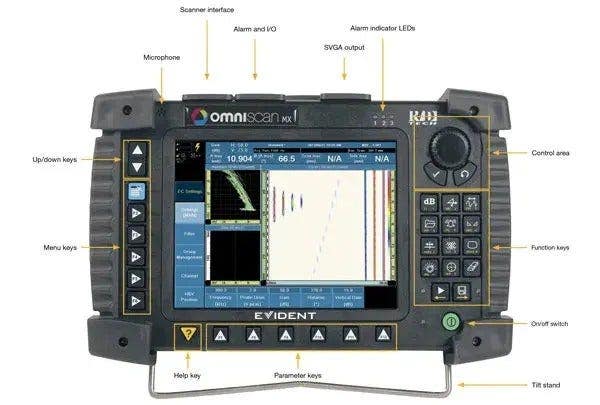

La pantalla altamente legible en colores vivos de 213 mm (8,4 pulgadas) del OmniScan MX le permite ver defectos y detalles bajo cualquier condición de iluminación. Navegue cómodamente a través de su fácil interfaz intuitiva, con tan sólo usar rueda de ajuste y otras teclas de acceso directo, o mediante la conexión de un ratón para facilitar su uso durante las inspecciones.
Una plataforma, dos módulos, tres tecnologías: más flexibilidad
Para cumplir con los requisitos de una amplia gama de aplicaciones, las tecnologías de corrientes de Foucault convencionales (ECT), de corrientes de Foucault multielementos (ECA) y la nueva representación C-scan para el control de adhesión de materiales compuestos (BT) están disponibles para integrar dos versiones de módulos. Ambos módulos son compatibles con los softwares rediseñados MXE (tecnologías ECT/ECA) y MXB (tecnología C-scan—BT), lo cual brinda una fácil transición entre dichas tecnologías y, además, reduce significativamente los esfuerzos desplegados para su aprendizaje.

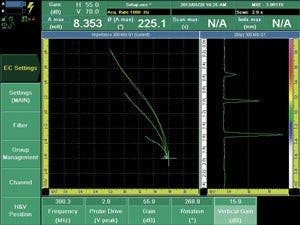

Corrientes de Foucault convencionales

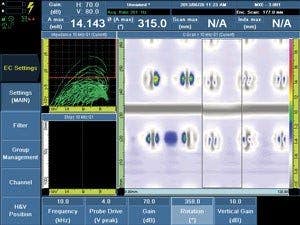

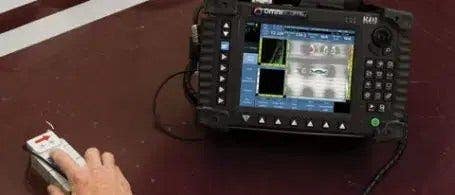

Corrientes de Foucault multielementos
C-scan para el control de adherencia
ECA equiparable a ECT
Amplia cobertura, escaneos rápidos, detección altamente sensible y precisa
Bobina simple: exploración de trama
Sonda de matriz: escaneo unilineal
Inspección a través de revestimientos delgados
El funcionamiento de la tecnología (ECT) se basa en el principio de acoplamiento magnético de un sensor de sonda (bobina) sobre un espécimen bajo ensayo (material conductivo, ferromagnético o no ferromagnético), que generará corrientes de Foucault dentro de dicho espécimen y mostrará señales dentro del plano de impedancia del equipo. Gracias a la tecnología de corrientes de Foucault convencionales, es posible detectar defectos a través de revestimientos delgados (como la pintura), siempre y cuando la distancia entre la sonda y el metal se mantenga razonablemente baja (típicamente en un rango de 0,5 mm a 2,0 mm).
Ya que las tecnologías de corrientes de Foucault multielementos (ECA) y de corrientes de Foucault convencionales (ECT) comparten el mismo principio de base (y la física), ambas pueden efectuar inspecciones a través de la pintura; sin embargo, la tecnología ECA brinda numerosas ventajas, entre las cuales destacan: amplia cobertura, rapidez durante los escaneos, fiabilidad elevada de detección, y proyección de representaciones a colores.

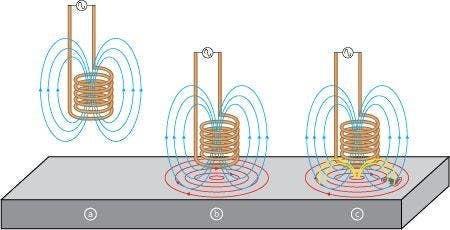

Las sondas utilizadas para efectuar las inspecciones por corrientes de Foucault se confeccionan con un hilo de cobre devanado alrededor del eje de la bobina. La forma de la bobina puede variar para adaptarse a aplicaciones específicas.
- La corriente alterna que circula a través de la bobina a una frecuencia determinada genera un campo magnético alrededor de la bobina.
- Cuando la bobina es ubicada cerca de un material eléctricamente conductivo, la corriente de Foucault es inducida en el material.
- Si un defecto en el material eléctricamente conductivo perturba la circulación de la corriente de Foucault, el acoplamiento magnético con la sonda es modificado y una señal de defecto puede leerse mediante la medición de la variación de impedancia de la bobina.
Especificaciones
Soporta las sondas seleccionables (de emisión y recepción) BondMaster si son utilizadas mediante un adaptador (el escáner también es requerido).
Software de corrientes de Foucault multielementos
Potencia optimizada pero complejidad minimizada
Software MXE 3.0
A excepción de su capacidad para intercambiar electrónicamente los elementos, la tecnología de corrientes de Foucault multielementos (ECA) es esencialmente igual a la tecnología de corrientes de Foucault convencionales (ECT). La técnica de corrientes de Foucault multielementos es fácil de calibrar y operar. El nuevo software OmniScan MXE 3.0 ECA ha sido optimizado nuevamente para facilitar la transición desde un equipo por corrientes de Foucault convencionales (como el Nortec ® 500) y para ofrecer mayor accesibilidad a la potencia ECA.
Un solo canal ECT
32 canales simultáneos
Menú principal Nortec 500
Menú principal del nuevo software OmniScan 3.0

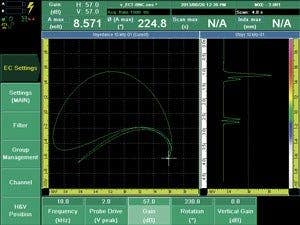

Plano de impedancia en vivo
La calibración de las corrientes de Foucault multielementos es equiparable a la de las corrientes de Foucault convencionales (ECT). Para ella, se mantienen los principios de ajuste de despegue «lift-off», de ganancia y de punto nulo, lo que permite que la calibración ya no sea compleja o extensa como antes.

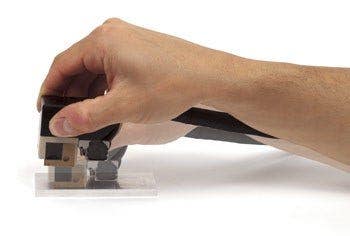

Genere señales de despegue directo «lift-Off» con la sonda ECA, tal como con una sonda ECT convencional.
Ajuste el ángulo de fase en tiempo real con la rueda de ajuste del OmniScan. El valor de ganancia, la ganancia vertical y el punto nulo (H/V) pueden ser ajustados de la misma manera.
Reemplazo de los métodos tradicionales de END
Remoción de pintura innecesaria
Las corrientes de Foucault multielementos cuentan con una capacidad única para efectuar inspecciones a través de materiales con delgados revestimientos de conducción eléctrica. Esta capacidad brinda una enorme ventaja sobre los métodos de inspección tradicionales — tales como los ensayos por líquidos penetrantes, por partículas magnéticas o por visualización magneto óptica—, ya que no existe ninguna necesidad de extraer el revestimiento o pintura para luego reaplicarlos. Con el tiempo, este equipo brinda una excelente relación precio-rendimiento; y, sobre todo, no existe ninguna intervención de químicos.
Parte inspeccionada por líquidos penetrantes (colorante rojo visible)
Escaneo con una sonda ECA estándar que ofrece la misma representación en color que el colorante rojo para la técnica por líquidos penetrantes (derechos de patente protegidos). La sensibilidad puede ser ajustada para revelar más o menos defectos.
Ventajas clave:
- Ninguna necesidad de retirar la pintura.
- Representaciones y almacenamiento
- Inspecciones en un solo paso, rapidez elevada de escaneos y resultados instantáneos.
- Economía de tiempo (generalmente hasta 10 veces superior)
- Reducción radical de los tiempos de ejecución.
- Capacidad de evaluación de la profundidad de los defectos.
- Sensibilidad ajustable y análisis posprocesamiento.
- Método respetuoso del medio ambiente (ninguna intervención de químicos).
Paleta de colores familiar con múltiples opciones, lo que brinda mayores posibilidades de identificación
El nuevo software MXE 3.0 ECA cuenta también con la función de representación mediante la paleta de colores que, además de permitir una reproducción de la apariencia de los métodos tradicionales END, facilita la presentación intuitiva de las señales ECA.
Ensayos por líquidos penetrantes (fluorescencia)
Partículas magnéticas (polvo rojo)
Partículas magnéticas (fluorescencia)
Análisis, informes y almacenamiento
Revisión y confirmación de las inspecciones después de ser completadas
Después de finalizar una inspección, el OmniScan® MX ECA continua a brindar prestaciones valiosas gracias a las funciones integradas de análisis, almacenamiento de datos y creación de informes. Con el OmniScan MX ECA es posible consultar los defectos de manera individual y aplicar correcciones de ser necesario. El nuevo software MXE 3.0 ECA presenta nuevos cursores de datos intuitivos y optimizados que permiten ser operados desde el equipo (para uso en campo) o con un ratón de conexión USB (uso en oficina).

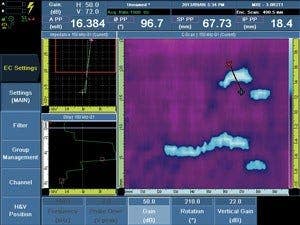

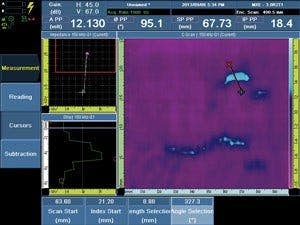

Los nuevos cursores del software MXE 3.0 seleccionables son intuitivos y permiten seleccionar cualquier defecto rápidamente.
Las correcciones pueden aplicarse fácilmente en los datos registrados. En la imagen se visualiza el ajuste de ganancia (contraste).
Informes instantáneos y almacenamiento sencillo
Las funciones del OmniScan MX permiten crear informes con tan sólo pulsar un botón. Los informes también pueden ser configurados y personalizados por usuarios experimentados. Sin embargo, el formato de informe predefinido de fábrica ya incluye una captura de pantalla y campos de datos predeterminados, cuidadosamente seleccionados, a fin de facilitar la creación de un informe y eliminar la necesidad de una personalización continua.
El almacenamiento de los archivos de datos de inspección también es muy fácil; los datos serán almacenados en la tarjeta de memoria del equipo con tan sólo una pulsación efectuada en cualquier momento durante la adquisición o el análisis.

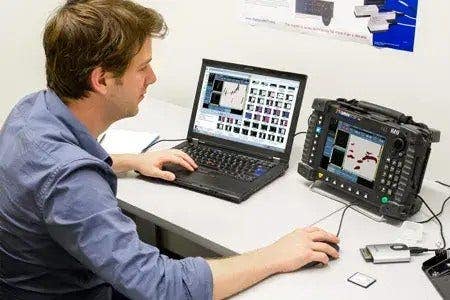

Efectúe análisis de datos rápida y eficientemente con una conexión de ratón. Registre los archivos en un PC mediante un lector CompactFlash.

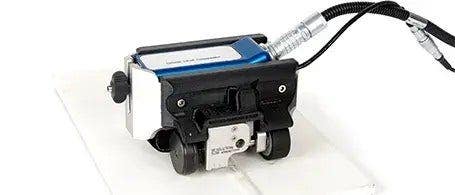

Escaneos codificados para interpretar mejor los datos
Calibraciones optimizadas en tres pasos
El detector de defectos OmniScan® MX ECA no sólo muestra las señales ECA en un plano de impedancia de corrientes de Focault convencionales, sino también bastantes representaciones y diseños de pantalla que permitirán demostrar el verdadero poder de la tecnología ECA codificada. Estas representaciones pueden formar parte del proceso de calibración y facilitan inspecciones por corrientes de Foucault altamente visuales para poder aceptarlas o rechazarlas, según el criterio del propio usuario.
Gracias a su configuración intuitiva, el detector de defectos OmniScan MX, junto con la tecnología ECA, es rápido y fácil de configurar y operar. En sólo tres pasos...
1 Ajuste en tiempo real los comandos usuales ECT, empleando el plano de impedancia en directo.
2 Active la visualización del codificador y de la representación C-scan.
3 Regule los ajustes e inicie su inspección.

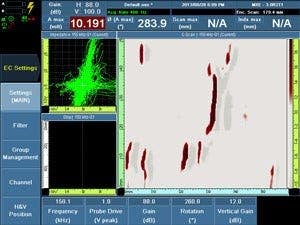

Contrast adjustment using the gain in full C-scan display.
Modo de codificador continuo
La ventaja de las inspecciones en función de la base de tiempos es su capacidad para efectuar escaneos prácticamente ilimitados, manteniendo una interacción mínima con el equipo. Por otro lado, el beneficio de los escaneos codificados (representaciones C-scan) es la capacidad para reproducir imágenes importantes, codificadas cromáticamente, e información relativa a la posición de un defecto, su forma y su dimensión.
El software MXE 3.0 ECA presenta el nuevo modo de codificador continuo. Éste permite corregir la representación codificada manteniendo la facilidad de uso y la base de tiempo de una inspección. Las inspecciones con este modo son altamente productivas gracias a las indicaciones de defectos que pueden ser grabadas según sus necesidades.
Potentes representaciones en colores
Estimaciones de profundidad de defectos mediante representaciones C-scan codificadas cromáticamente
Como con la tecnología de corrientes de Foucault convencionales, la gravedad del defecto se correlaciona estrechamente con la amplitud de retorno de las señales de corrientes de Foucault en la mayoría de las aplicaciones de superficie o cercanas a la superficie. Gracias a la utilización de un plano de amplitud basado en una codificación cromática, y al trazando de las señales de retorno de cada canal junto con su información de posición codificada, la representación C-scan es altamente visual e intuitiva. Estos escaneos pueden ser guardados en una tarjeta extraíble CF o pueden ser incluidos en un informe creado en el equipo OmniScan® MX.
Es necesario contar con una pieza de referencia que presenta defectos definidos para poder calibrar la sensibilidad y el contraste de la tecnología ECA.
Representación de un escaneo de calibración bajo ECA que presenta diferentes colores para cada nivel de profundidad del defecto.
Muestra de una capa («piel») de una aeronave con defectos de corrosión. Los colores indican la profundidad del defecto.
Aceptación y rechazo de los defectos en función del umbral
Es posible aceptar y rechazar indicaciones/defectos basándose en la representación cromática C-scan gracias al OmniScan MX ECA. El software MXE 3.0 ECA contiene un amplio rango de paletas de colores, probadas en fábrica, para optimizar la visualización de la señal en cualquier aplicación ECA.
Asimismo, el software presenta la nueva función de alarma C-scan. Ésta simplifica la definición de la puerta para el rechazo de las señales, ya que la representación C-scan cambia instantáneamente de color cuando la señal del plano de impedancia ingresa en la zona de alarma.
Software de Corrientes de Foucault
Equipo OmniScan MX en modo ECA: simplemente un poderoso detector de defectos
La potencia de las tecnologías ECA y ECT combinadas

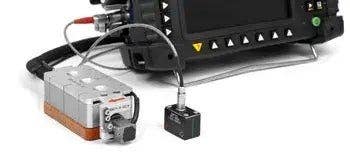

La conexión simultánea de las sondas ECA y ECT brinda la mejor herramienta para efectuar un trabajo sin la necesidad de detener ni reconfigurar los ajustes de su hardware (instrumentación).
La interfaz ECA (azul) es fácil de usar como el modo ECT o el equipo Nortec 500.
Pulse y mantenga presionada la tecla de menú...
La interfaz ECT (verde) incluye numerosas funciones para mantener la compatibilidad de procedimiento, tales como la posición ajustable del punto nulo (0).

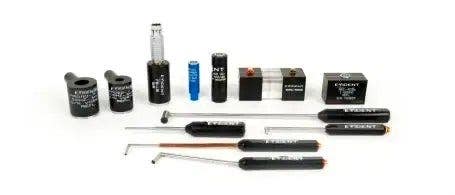

Señales de alta calidad y disponibilidad de sondas
Aplicaciones
Soluciones para grietas por corrosión bajo tensión
Evident ofrece un amplio rango de soluciones productivas para detectar y evaluar la profundidad de las grietas producidas por la corrosión bajo tensión. Estas soluciones están disponibles gracias al potente detector de defectos por corrientes de Foucault multielementos OmniScan MX ECA.
Inspección de grietas en revestimientos de doble flanco
Esta solución usa lo último en tecnología de corrientes de Foucault multielementos (ECA) para llevar a cabo detecciones subsuperficiales. Su C-scan agrega mayor probabilidad de detección y una mejor reproducibilidad de datos. Esta solución es un importante avance en relación con tiempos de inspección reducidos.
Detección de grietas subsuperficiales por ECA
Esta solución, que permite inspeccionar grietas o fisuras subsuperficiales por ECA, es capaz de efectuar escaneos a través de la primera capa («piel») de las aeronaves con el fin de detectar cualquier agrietamiento en la segunda capa, sin necesidad de retirar la pintura. Además, está disponible con dos versiones de sondas ECA (para aviones comerciales y militares). Ambas sondas cubren como mínimo 64 mm en una sola etapa.
Detección de grietas subsuperficiales por ECA
Esta solución, que permite inspeccionar grietas o fisuras subsuperficiales por ECA, es capaz de efectuar escaneos a través de la primera capa («piel») de las aeronaves con el fin de detectar cualquier agrietamiento en la segunda capa, sin necesidad de retirar la pintura. Además, está disponible con dos versiones de sondas ECA (para aviones comerciales y militares). Ambas sondas cubren como mínimo 64 mm en una sola etapa.
Detección de corrosión subsuperficial por ECA
Esta solución permite efectuar inspecciones rápidas de áreas extensas en busca de corrosión potencial. La disponibilidad de esta solución, con dos versiones de sondas (para aviones comerciales y militares), permite evaluar instantáneamente la gravedad de la corrosión oculta (profundidad del defecto), y eso, sin necesidad de retirar la pintura.
Control de superficies de acero al carbono
La solución de corrientes de Foucault multielementos MagnaFORM™ permite al usuario inspeccionar superficies rugosas o a través de un recubrimiento de pintura. Su compensación dinámica de levantamiento asegura el mantenimiento de la sensibilidad durante la inspección de grietas superficiales en soldaduras rugosas y áreas corroídas.
