HST-X04

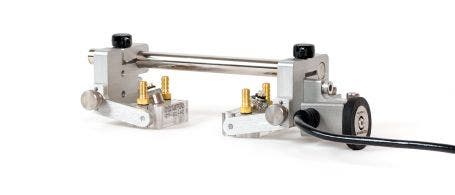

El escáner manual de difracción de tiempo de vuelo (TOFD) HST-X04 de Evident ofrece una solución eficaz, versátil y de bajo costo (Esp. coste) para inspeccionar soldaduras.
- Lead Time: 10
Descripción
El escáner manual de difracción de tiempo de vuelo (TOFD) HST-X04 de Evident ofrece una solución eficaz, versátil y de bajo costo (Esp. coste) para inspeccionar soldaduras.
Aplicaciones

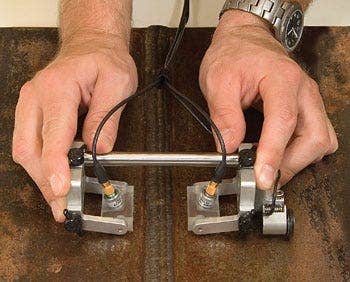

- Escáner uniaxial desplazable manualmente para usar en placas, tuberías y superficies curvas
- Aplicable a tuberías, recipientes a presión, tanques de almacenamiento y componentes estructurales
- Funciona en cualquier orientación, ya sea en superficies planas o en tuberías con diámetro externo de hasta 51 mm (2 pulg.).
Adquisición de datos
- Registro permanente de los resultados con la unidad OmniScan®
- Ideal para la recopilación de datos de escaneo A-scan, B-scan y eco-dinámico asociados a la posición
- Apto para cualquier sistema dotado de 2 canales UT

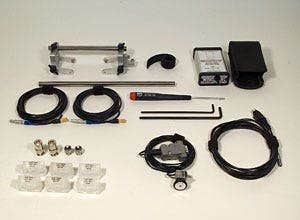

Componentes del kit del escáner
- Escáner con estructura (armazón) de 150 mm
- Dos sondas TOFD a elemento compuesto CentraScan™ de 10 MHz (diámetro de elemento de 3 mm) que ofrecen una relación señal-ruido optimizada en comparación con las sondas de ultrasonido convencional
- Tres juegos de suelas (zapatas) ST1 con pines antidesgaste de carburo y orificios de irrigación para una operación en 45º, 60º y 70º
- Dos cables de sonda LEMO®-Microdot® de 2,5 m de largo
- Dos adaptadores LEMO® a BNC
- Codificador Mini-Wheel retráctil, de impulso por fricción y a prueba de agua para la codificación de datos en el eje X o Y
- Abrazaderas para el posicionamiento flexible del codificador
- Sección estructural adicional de 250 mm para una separación más amplia entre los centros de las sondas
- Maleta con forro de espuma
Este kit del escáner HST-X04 puede soportar una configuración amplificada para adaptarse a la amplia gama de sondas y suelas (zapatas) TOFD/ pulso-eco de Evident, incluida la línea de productos a elemento compuesto.
Kit de preamplificador opcional
N.º de pieza: 5682-KIT01
El kit de preamplificador Panametrics 5682 incluye:
- Preamplificador 5682
- Cable LEMO-LEMO de 2,5 m
- Cable de alimentación
- Batería de 9 V
- Estuche para correa
El preamplificador funciona con una batería estándar de 9 V o se conecta a la unidad OmniScan® con el cable de alimentación suministrado.
Especificaciones del preamplificador
- Ganancia de 30 dB
- 50 horas de duración de la batería (descarga continua)
- Indicador de tensión continuo
- Relación entre señal-ruido de 67 dB
- Peso: 180 g (6.4 oz) con batería
- Certificación CE
Características
- Escaneo lineal codificado (uniaxial) para inspecciones TOFD o pulso-eco [pulse-echo] con la horquilla apropiada
- Codificador a prueba de agua con resorte y rueda de goma para una máxima adherencia en las superficies inspeccionadas
- Compacto, ligero y versátil
- Precio competitivo (económico)
- Construcción duradera
- Puede adaptarse a una amplia gama de sondas y suelas (zapatas), incluida la línea de productos de elementos compuestos CentraScan
- Separación entre los centros de la sonda (PCS) totalmente ajustable de 17 mm a 180 mm
- Estructura de perfil bajo para usar en áreas de espacio/acceso limitado.
- Desenganche rápido de suelas (zapatas) y soportes de sonda y sin herramientas.
- Resolución del codificador: 12 pasos/mm
- Compatibilidad con las unidades OmniScan, TomoScan FOCUS LT (mediante adaptador opcional) y otros instrumentos con el cable de codificador apropiado (no incluido).
