Escáner HSMT-Compact

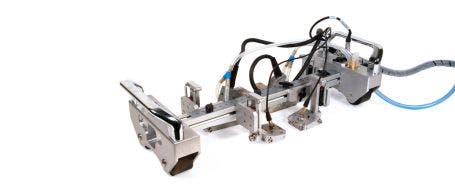

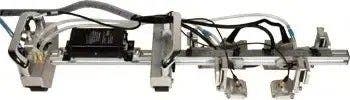

El HSMT-Compact es un escáner manual de codificación a un eje. Su estructura es sobre todo ligera, pequeña y versátil. Puede ser usado (hasta con cuatro sondas) en láminas y para escaneos circunferenciales en tuberías con diámetros externos tan pequeños como de 4,5 pulg.
Escáner HSMT-Compact
El HSMT-Compact es un escáner manual de codificación uniaxial (a un eje). Su estructura es sobre todo ligera, pequeña y versátil. Puede ser usado (hasta con cuatro sondas) en láminas y para escaneos circunferenciales en tuberías con diámetros externos tan pequeños como de 4,5 pulg.
Descripción
El HSMT-Compact es un escáner manual de codificación unilineal ligero, pequeño y versátil. Puede ser usado (hasta con cuatro sondas) en láminas y para escaneos circunferenciales en tuberías clasificadas de 4 pulg. (con diámetros externos tan pequeños como de 4,5 pulg). La longitud del escáner puede ser modificada y la estructura puede ser extendida por encima del límite de las ruedas para brindar una configuración adecuada en áreas de difícil acceso, como las soldaduras entre tubería y componente.
El escáner HSMT-Compact completa la familia HSMT. Esto significa que mientras los escáneres HSMT-Flex y HSMT-X03 están diseñados para inspeccionar las soldaduras en construcción, el HSMT-Compact está diseñado para las inspecciones de mantenimiento de dichas soldaduras.
El kit HSMT-Compact incluye:
- Estructura del escáner con asas.
- Barras adicionales para la estructura: 400 mm (16 pulg.) y 600 mm (24 pulg.).
- Cuatro ruedas magnéticas cubiertas de plástico
- Codificador con rueda retráctil a prueba de agua
- Codificador compatible el detector de defectos OmniScan y cable de 5 m
- Cuatro soportes de sonda de 90º
- Cuatro brazos retráctiles (SLA)
- Cuatro horquillas para TOFD/P-E (31,75 mm)
- Dos horquillas para Phased Array (40 mm)
- Tubos de irrigación y accesorios
- Dos reglas de unidades métricas/estadounidenses
- Maleta de transporte resistente
Nota: Las sondas y las suelas (zapatas) no están incluidas en el kit básico.
Configuraciones
Una configuración típica incluye dos sondas Phased Array y un par de sondas TOFD, para cumplir con el código ASME.
Otras configuraciones incluyen:
- 1 par de sondas TOFD
- 2 pares de sondas TOFD
- 2 sondas PA
Opciones
Kit de bomba de agua manual
La bomba de agua es compatible con los cables umbilicales del escáner. También es posible usarlo con los tubos proporcionados. Incluye tanque, tubería y bifurcadores en Y (número de pieza OPIX105).
Emisor/preamplificador remoto TRPP 5810
Emisor/preamplificador remoto de cuatro canales de 40 dB con conectores LEMO® para amplificar las señales de salida de la sonda y del instrumento. El uso del TRPP 5810 y las sondas compuestas mejoran la relación señal-ruido en las inspecciones TOFD.
Características
- Escaneo circunferencial en tuberías clasificadas de 4 pulg. (4,5 pulg. de diámetro externo) o superior.
- Cuatro ruedas magnéticas con revestimiento plástico sujetan la unidad para protegerla contra las superficies ferromagnéticas bajo inspección.
- Estructura de aluminio ligera con longitud personalizable.
- Configuración de estructura que permite la ubicación de las suelas al exterior de las ruedas.
- Admite hasta cuatro sondas en tuberías o superficies planas.
- Posicionamiento totalmente ajustable de la sonda.
- Soportes de sonda retráctiles para ubicación independiente.
- Codificador retráctil a prueba de agua
- Asas extraíbles
- Ojal para enganche umbilical o cordón
- Colector de agua integrado en la base del escáner
- Reglas con sistema métrico/estadounidense en la estructura del escáner para medir la separación de las sondas fácilmente
