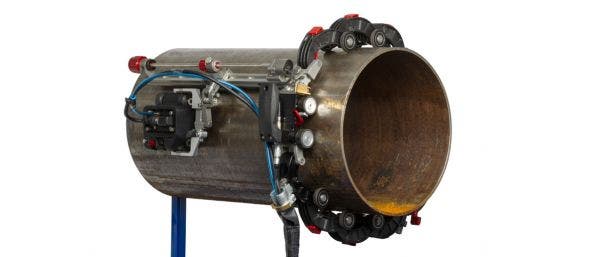

Solución para inspeccionar tuberías ChainSCANNER™
El ChainSCANNER™ es una solución para la inspección manual de tuberías con diámetros externos de 76 mm a 965 mm (de 3 a 38 pulg.). El escáner, que es sostenido por enlaces en lugar de ruedas magnéticas, es idóneo para inspeccionar soldaduras o corrosión en diferentes tipos de materiales con las técnicas UT, TOFD y PA.
Descripción
El ChainSCANNER™ es una solución para la inspección manual de tuberías con diámetros externos de 76 mm a 965 mm (de 3 a 38 pulg.). Su escáner, que es sostenido por enlaces en lugar de ruedas magnéticas, es idóneo para inspeccionar soldaduras o corrosión en varios tipos de materiales con las técnicas de ultrasonido convencional (UT), difracción del tiempo de vuelo (TOFD) y ultrasonido multielemento (Phased Array, PA).
El escáner ofrece también la posibilidad de una codificación biaxial y permite la inspección de superficies ferromagnéticas y no ferromagnéticas. Los enlaces de cadena aseguran un desplazamiento recto del escáner, lo que elimina los problemas de orientación. Esto es útil cuando el área que rodea la tubería no es completamente accesible, ya que el escáner puede rotar al ser colocado con los enlaces de cadena.
El escáner ofrece también la posibilidad de una codificación biaxial y permite la inspección de superficies ferromagnéticas y no ferromagnéticas. Los enlaces de cadena aseguran un desplazamiento recto del escáner, lo que elimina los problemas de orientación. Esto es útil cuando el área que rodea la tubería no es completamente accesible, ya que el escáner puede rotar al ser colocado con los enlaces de cadena.
- Entre sus aplicaciones destacan:
- Inspecciones de soldaduras en tuberías circunferenciales mediante las técnicas de ultrasonido multielemento (PA), TOFD y ultrasonido convencional (UT)
- Mapeo de corrosión de áreas pequeñas usando las técnicas PA y UT
Características clave
- Configuración estándar, que usa una o dos sondas, y configuración opcional con cuatro sondas para las inspecciones mediante las técnicas TOFD, Phased Array, o pulso-eco (P/E)
- Inspección de tuberías con diámetros externos que van de 76 mm a 965 mm (de 3 pulg. a 38 pulg.)
- Codificadores dedicados a los ejes de escaneo e indexación [el codificador de indexación no está disponible con el modelo Light]
- Empuñadura ergonómica para un mejor manejo de cableado
- Enlaces de cadena fáciles de enganchar para ser montados en ruedas de cojinete revestidas con uretano a fin de proporcionar un fácil deslizamiento
- Dispositivo de fácil enganche para un rápido posicionamiento del escáner
- Soportes de sonda retráctiles que aseguran un buen contacto de la sonda en cualquier posición u orientación del escáner
- Sistema de desplazamiento del soporte de sonda que posibilita un posicionamiento fácil y preciso de los soportes de sonda en función del área de pieza bajo inspección
- Empleo de herramientas innecesario para la mayoría de los ajustes
- Funda tubular para proteger los cables y permitir una rápida reconfiguración del cableado
Paquete de serie
- Módulo principal con codificador de eje para el escaneo
- Enlaces de cadena para diámetros externos de tuberías de hasta 965 mm (38 pulg.) con hebilla ajustable de rápido enganche
- Cable de codificador de 5 metros (16 pies) para los detectores de defectos de la serie OmniScan™
- Barra de soporte de sonda de 450 mm (17,7 pulg.)
- Dos soportes de sonda retráctiles con horquillas ajustables para las técnicas TOFD-P/E y PA
- Sistema de desplazamiento de soporte de sonda regulable con tornillo de ajuste
- Funda tubular de 5 metros (16 pies) para una gestión y protección del cableado
- Tubos y racores de irrigación
- Maleta de transporte
Nota: Las sondas y las suelas (zapatas) no son suministradas con el escáner.
