Escáner GLIDER
El escáner semiautomático HydroFORM, que es una solución Phased Array (PA) de codificación biaxial fácil de implementar, habilita una adquisición de datos de alta resolución a través de extensas superficies. Para simplificar el escaneo de trama, el escáner está equipado con codificadores X e Y, un sistema exclusivo de cámara de agua, e indicadores de control de acoplamiento y posición.
Descripción
Escáner XY manual

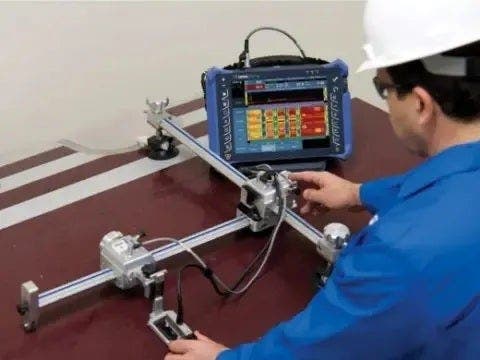

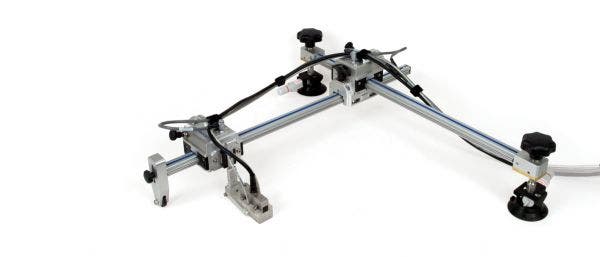

El escáner GLIDER X-Y es un escáner de codificación biaxial dedicado a inspeccionar de forma manual superficies de materiales compuestos ligeramente curvados o planos. El escáner es idóneo para el escaneo de trama con las siguientes tecnologías:
- Ultrasonido convencional (UT)
- Ultrasonido multielemento (Phased Array, PA)
- Corrientes de Foucault (EC)
- Corrientes de Foucault multielemento (ECA)
Entre los materiales comúnmente inspeccionados destacan los materiales compuestos y el aluminio usando los módulos con ventosas, y el acero al carbono usando los módulos magnéticos.
Características de la estructura
El eje X viene unido a dos módulos de montaje. Según el material que se quiere inspecciona, es posible usar uno de los siguientes modelos:
- Módulo de montaje con ventosa (incluido)
- Módulo de montaje magnético (opcional)
Hay dos módulos de desplazamiento codificado (uno en cada eje) para medir la posición de la sonda. El desplazamiento de estos módulos puede darse en pasos de 3,27 mm por funcionamiento libre o bloqueado.
El escáner presenta tres formatos (18 pulg., 24 pulg., y 36 pulg.), dependiendo de la cobertura de escaneo necesaria:
- GLIDER 18 x 18
- GLIDER 24 x 24
- GLIDER 36 x 36
Options
Los módulos de montaje magnéticos permiten su uso en superficies ferromagnéticas (número de pieza GLIDER-A-01)
Vías
18 pulg., 24 pulg., o 36 pulg. disponibles como opciones.
Kit de bomba de agua manual
La bomba de agua es compatible con los cables umbilicales del escáner. También es posible usarlo con los tubos proporcionados. Incluye tanque, tubería y bifurcadores en Y (número de pieza OPIX105).
Kits de bomba de agua eléctrica
Las unidades CFU-03 y CFU-05 son bombas eléctricas que sirven para suministrar acoplante para las suelas (zapatas) durante las inspecciones por ultrasonido.
Características
- Soporta las técnicas de inspección por ultrasonido multielemento, ultrasonido convencional y por corrientes de Foucault convencionales mediante una sonda
- Configuración de dos ejes con codificadores herméticos para escaneos codificados X-Y
- Posicionamiento de ejes con una separación mínima
- Módulos montados en cojinetes para un desplazamiento preciso y fluido
- Dos módulos de montaje equipados con pivote que permiten el seguimiento de la superficie
- Dispositivos de bloqueo que permiten bloquear cada eje
- Desplazamiento del módulo que puede llevarse a cabo en incrementos de 3,27 mm o en modo de funcionamiento libre
- Soporte de sonda montado en un sistema de brazo de cojinete que puede ser equipado con resortes de ser necesario.
- Estructura de aluminio para inspeccionar componentes ligeros e inoxidables
- Deslizamiento sobre el eje Y que proporciona una mayor flexibilidad de escaneo y una portabilidad mejorada
Especificaciones
Peso: de 5 kg a 8 kg, según la configuración
Fuerza de sujeción del módulo con ventosa: 18 kg por ventosa
Fuerza de sujeción del módulo magnético: 81 kg por base
Resolución del codificador: 13 pasos/mm (±0,15 paso/mm), 330 pasos/pulg. (±0,006 pasos/pulg.)
Curvatura mínima para escaneos parciales: 50 cm (20 pulg.), diámetros externo
mm (pulg.)
mm (pulg.)
mm (pulg.)
