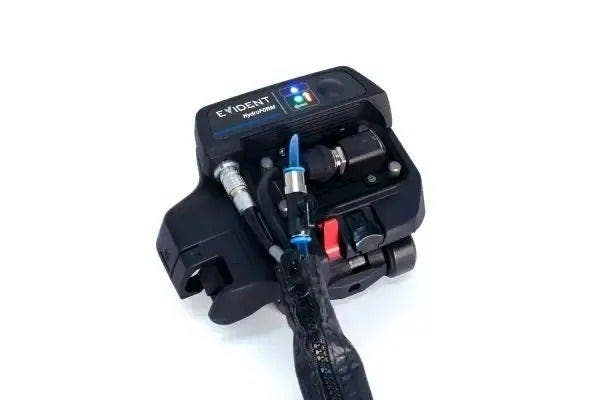

Escáner semiautomatizado HydroFORM
El escáner semiautomático HydroFORM, que es una solución Phased Array (PA) de codificación biaxial fácil de implementar, habilita una adquisición de datos de alta resolución a través de extensas superficies. Para simplificar el escaneo de trama, el escáner está equipado con codificadores X e Y, un sistema exclusivo de cámara de agua, e indicadores de control de acoplamiento y posición.
El escáner semiautomatizado HydroFORM™, una solución Phased Array (PA) de codificación biaxial fácil de implementar, permite llevar a cabo mapeos rápidos y fiables del espesor de pared y detectar daños de pared intermedia gracias a una adquisición de datos de alta resolución que cubre superficies extensas en un mínimo de tiempo. Si bien el paquete HydroFORM estándar viene equipado con una sonda lineal Phased Array y un sistema de inmersión local (ambos de rendimiento comprobado), ahora puede seleccionar una configuración de sonda de matriz dual. Estas dos opciones permiten obtener una resolución de hasta
1 mm × 1 mm.
Para optimizar la productividad del escaneo de trama, el sistema HydroFORM está equipado con varias funciones que aumentan su eficiencia.
- Codificadores axiales X e Y integrados
- Botón de indexación
- Indicadores de posición de indexación y de acoplamiento
- Control de la velocidad de escaneo
- Gestión eficiente de las burbujas (con sonda lineal I8)
- Ruedas magnéticas de fácil indexación (con la sonda DLA REX2)
- Sistema de frenado
Esta solución PA, que se adapta fácilmente a curvaturas de 4 pulgadas (101 mm) a más de diámetro externo, satisface un amplio rango de aplicaciones, como las siguientes:
- Monitorización de pérdidas de espesor de pared provocadas por la corrosión, abrasión y erosión.
- Detección de daños de pared intermedia, como la formación de burbujas/ampollas inducidas por el hidrógeno o las laminaciones inducidas por la fabricación; y fácil diferenciación de estas anomalías a partir de las pérdidas de espesor de pared.
Mapeo de la corrosión de alta capacidad para superficies rugosas e irregulares

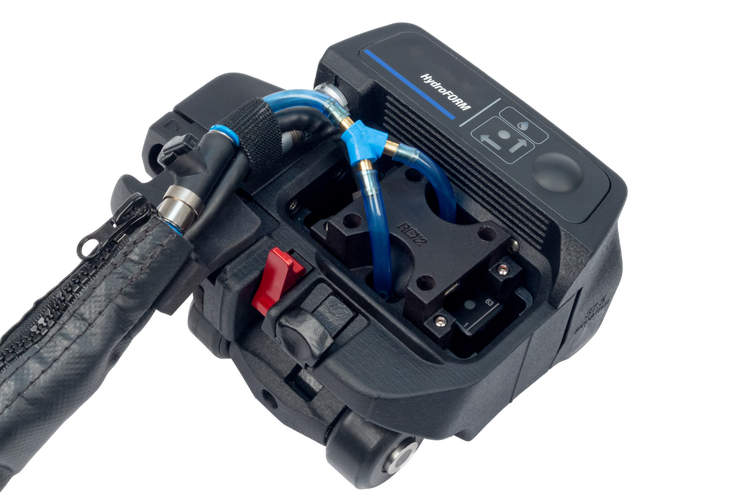

Ejecute inspecciones Phased Array de alta calidad en tanques de inmersión sin tener problemas con el acoplamiento de agua. La exclusiva cámara de agua de bajo flujo, albergada en el escáner HydroFORM, está diseñada con juntas de espuma que se adaptan a las superficies y eliminan la necesidad de contar con suelas (zapatas).
Funciones innovadoras adicionales del sistema de acoplamiento de agua HydroFORM:
- LED de control de acoplamiento que indica si el suministro de agua es muy bajo.
- Protector de junta para ampliar la vida útil del codificador

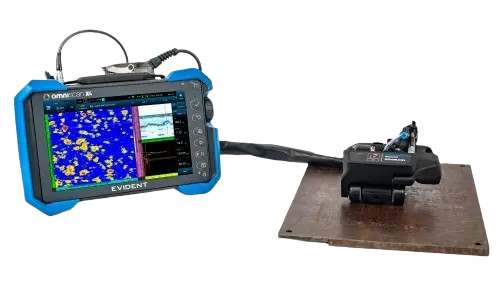

Sistema HydroFORM de polímero: Mapeo de la corrosión más allá de las inspecciones acopladas al agua
El sistema HydroFORM de polímero amplía el rango de inspección del escáner HydroFORM al reemplazar la tradicional línea de retardo de agua por una línea de retardo de polímero especialmente diseñada. Esta innovadora opción permite realizar un mapeo fiable de la corrosión en condiciones de temperatura y entornos de inspección donde mantener una línea de retardo de agua es difícil, poco práctico o imposible.
Basado en el rendimiento comprobado y la facilidad de uso del escáner HydroFORM, el sistema de polímeros está disponible en dos formulaciones especializadas optimizadas para inspecciones a alta o baja temperatura, extendiendo el rango operativo de HydroFORM de −20 °C a 175 °C (−4 °F a 347 °F).
Si bien la línea de retardo de agua estándar sigue siendo la solución preferida para superficies rugosas, irregulares o muy desiguales, el sistema de polímero ofrece ventajas significativas para:
• Inspecciones en servicio donde la refrigeración de los activos es indeseable o imposible
• Equipos de procesos en frío y activos exteriores que operan a temperaturas bajo cero.
• Entornos de inspección donde la operación tradicional acoplada al agua es difícil o poco práctica
• Inspecciones con acceso mediante cuerdas y en altura donde la eliminación del suministro continuo de agua simplifica el despliegue

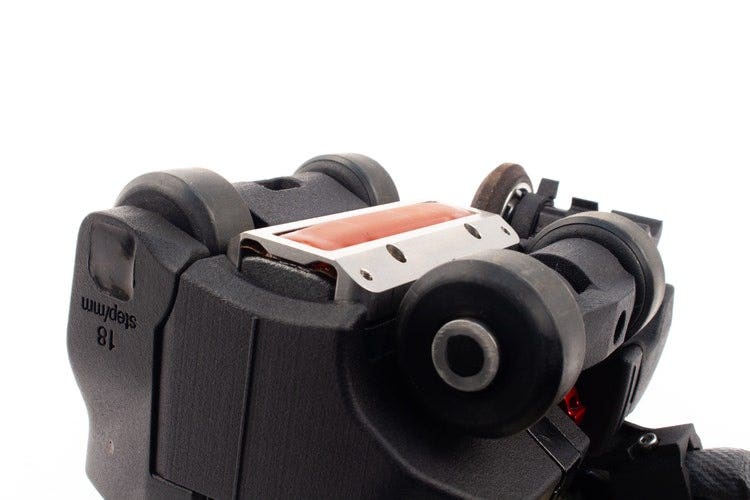

Tecnología innovadora de línea de retardo de polímero
El sistema de polímero HydroFORM combina una línea de retardo de polímero de alto rendimiento con una membrana protectora para ofrecer un rendimiento ultrasónico fiable, superando muchas de las limitaciones tradicionales asociadas a las líneas de retardo basadas en polímeros.
Si bien la línea de retardo de polímero ha sido cuidadosamente seleccionada para proporcionar un rendimiento acústico óptimo, la membrana protectora ayuda a asegurar un acoplamiento consistente y actúa como una barrera protectora que evita el contacto directo entre el polímero y la superficie de inspección. Este diseño elimina el riesgo de que el polímero se adhiera o se desgaste contra la superficie durante el escaneo, mejorando tanto la durabilidad como la facilidad de uso.
Mapeo fiable de la corrosión en activos calientes de hasta 175 °C (347 °F)
Las líneas de retardo basadas en agua se vuelven cada vez más difíciles de usar a medida que aumentan las temperaturas. Cuando las superficies se aproximan a los 100 °C (212 °F), el agua puede hervir y generar burbujas de vapor que interfieren con la transmisión ultrasónica y reducen la calidad de los datos.
El sistema de polímero para altas temperaturas HydroFORM reemplaza el agua por un polímero resistente al calor especialmente formulado, lo que permite un mapeo confiable de la corrosión en superficies de hasta 175 °C (347 °F) con hasta 30 minutos de tiempo de escaneo entre periodos de enfriamiento.
Inspecciones a temperaturas bajas hasta −20 °C (−4 °F)
Las líneas de retardo a base de agua también presentan limitaciones en entornos fríos, donde la congelación impide un funcionamiento fiable.
Para abordar este desafío, Evident utiliza un polímero específico para bajas temperaturas con propiedades acústicas optimizadas, diseñado específicamente para inspecciones en frío. Esta configuración permite realizar inspecciones desde −20°C (−4°F) hasta 50°C (122°F).

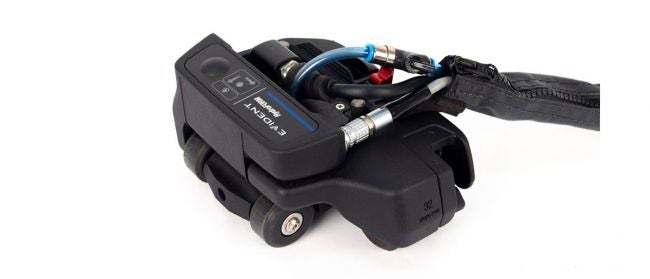

Mapeo de la corrosión de alta resolución sin esfuerzo con la sonda DLA REX2

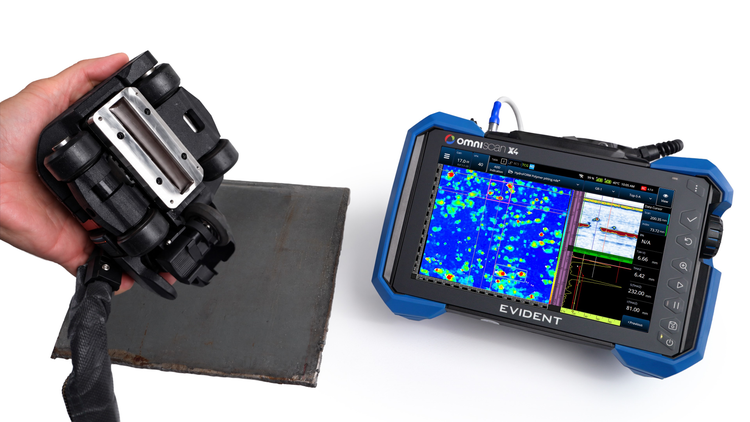

Incremente la versatilidad y eficiencia del mapeo de la corrosión con el escáner HydroFORM y la opción de sonda Dual Linear Array™ REX2.
- Visualice defectos cruciales mucho más cerca de la superficie gracias a la alta resolución cercana, habilitada por las series de elementos de emisión-recepción angulares.
- Procese imágenes de forma optimizada por coherencia de fase (PCI) y el método de focalización total (TFM) a fin de mejorar la detección de los mecanismos de corrosión, como el H2S.
- Disfrute del sólido sistema de suspensión para encajar, que no requiere una bomba de agua externa y facilita por tanto las inspecciones de difícil acceso, como en los trabajos verticales por cuerdas.
- Experimente la estabilización de las ruedas que posibilita un escaneo más fluido frente al sistema con pines de acero.
- Saque provecho de una adquisición de datos agilizada a través de un área activa de 64 mm y una amplia cobertura (64 elementos en matriz dual o 32 elementos en matriz dual), que favorecen escaneos de alto rendimiento con escáneres automatizados, como el escáner motorizado MapROVER y el escáner de control remoto SteerROVER.

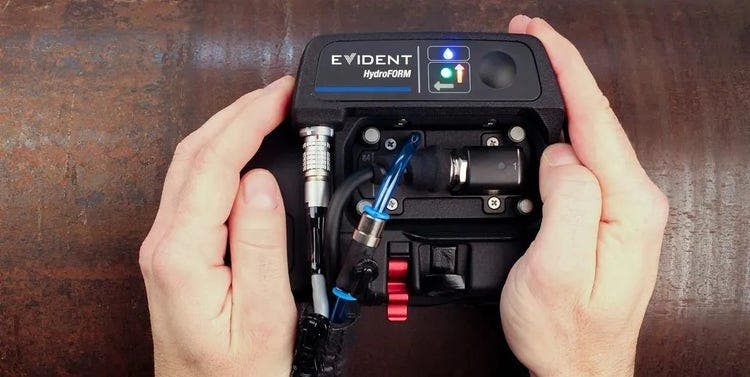

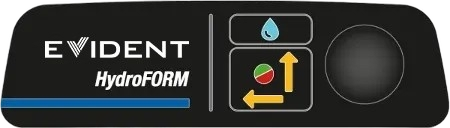

Módulo ScanDeck™
Controles integrados e indicadores de estado
El módulo ScanDeck es como un cuadro de mandos dedicado al escaneo; se ubica directamente en su campo visual mientras opera el escáner HydroFORM. Al usar una solución combinada entre el escáner HydroFORM y el OmniScan™ X4, se beneficiará completamente de todas las funcionalidades del módulo ScanDeck.
Tecla de control:
- Inicia la adquisición de datos en la unidad OmniScan X4.
- Intercambia entre los modos de escaneo guiado y mano alzada.
- Alterna entre el escaneo axial de indexación o de escaneo.
Indicadores LED:
- Guía la posición de indexación.
- Alerta sobre el acoplamiento insuficiente.
- Alerta cuando la velocidad de escaneo máxima es superada.
- Indica el codificador activo (X o Y)
Solución PA completa

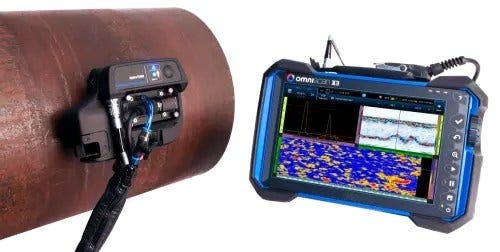

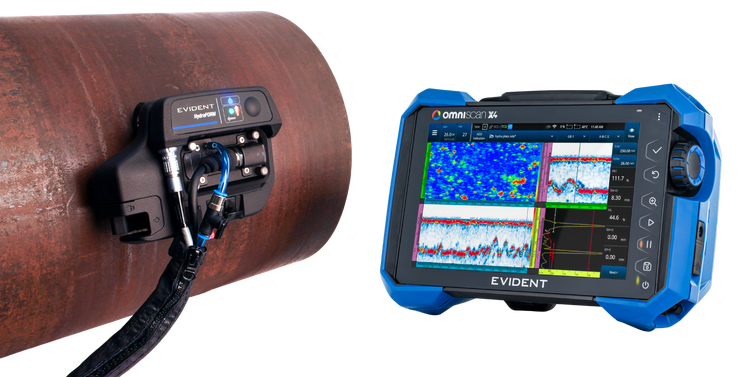

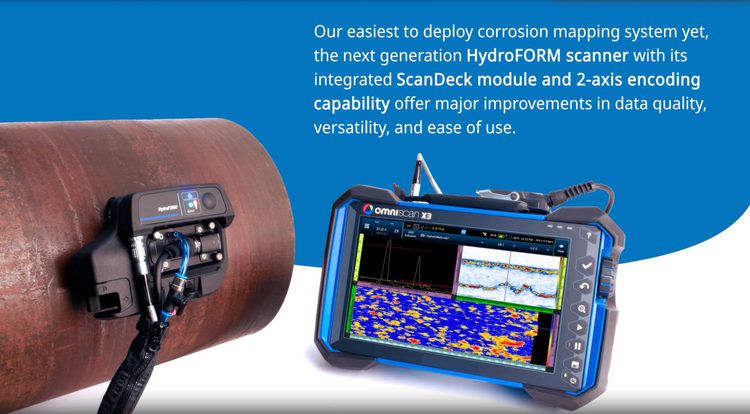

Escáner HydroFORM y detector de defectos multitecnológico OmniScan X4
Cuando el sistema de cámara de agua es combinado con la sincronización de puerta en el eco de interfaz —disponible en el software OmniScan X4—, el escáner HydroFORM proporciona una calidad de señal puntera, mediciones de precisión del espesor de pared restante y una sorprendente mejora al caracterizar defectos y procesar imágenes en comparación con el ultrasonido convencional.
Configuraciones
Método manual codificado
Siendo una solución PA de codificación biaxial fácil de implementar, el escáner HydroFORM posee codificadores axiales X e Y integrados.

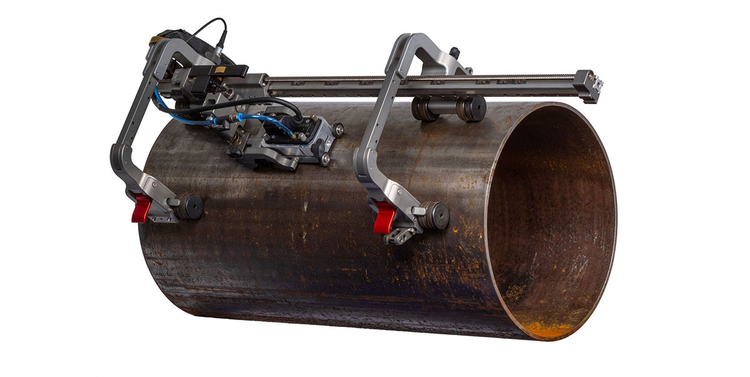

Método semiautomático

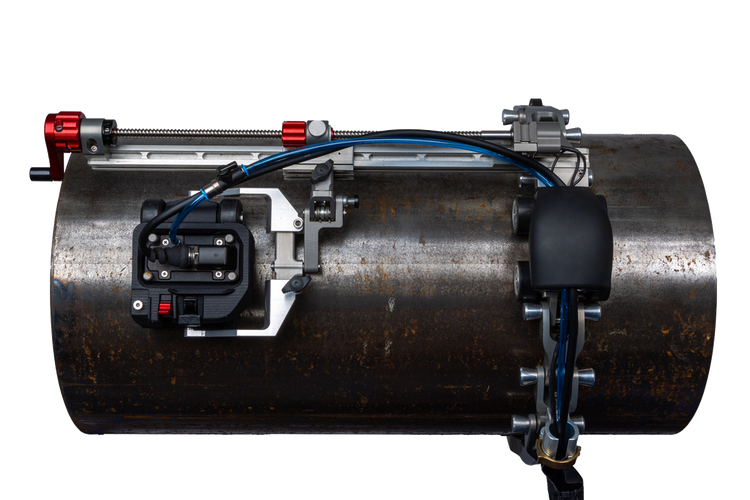

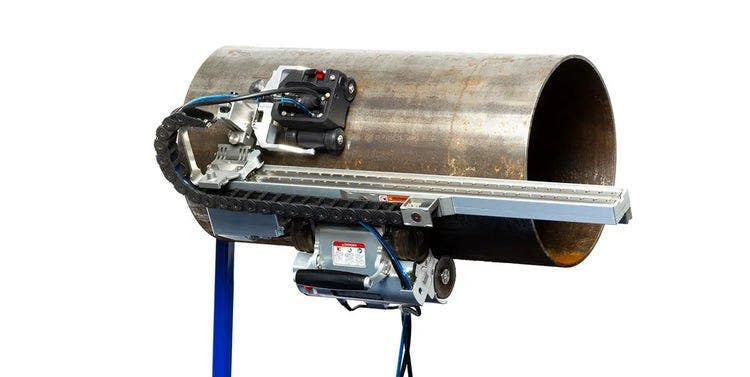

Requiere el montaje del HydroFORM en un MapSCANNER.
Método automático

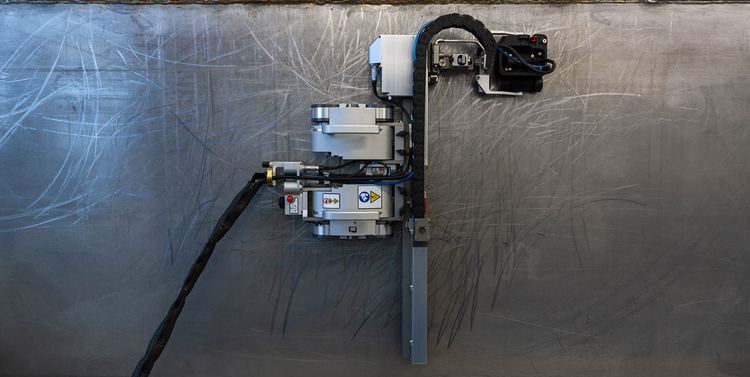

Se ejecutan mapeos de corrosión biaxiales automatizados a una alta frecuencia de adquisición con los escáneres MapROVER™ e HydroFORM.
Lleve a cabo mapeos de corrosión Phased Array (PA) en áreas de difícil acceso con el escáner motorizado de control remoto SteerROVER™ y el escáner HydroFORM.
Especificaciones HydroFORM
| HydroFORM (Agua) | HydroFORM (polímero) | HydroFORM-HT (polímero) | Sonda DLA para corrosión | Sonda DLA para corrosión | |
| Sonda Phased Array | 7.5L64-I8-P (lineal) | 7.5L64-I8-P (lineal) | 7.5L64-I8-S (Lineal) | REX2 (Dual) |
REX2-1DEG (Doble) |
| Material de la línea de retardo | Agua | Polímero azul | Polímero negro | Rexolite | Rexolite |
| Altura de la línea de retardo | 14 mm o 38 mm | 14 mm | 14 mm | 7,5 mm | 7,5 mm |
| Áng. tejado (techo) | N/A | N/A | N/A | 5° | 1° |
| Espesor máximo de inspección recomendado (pulg. acero) |
50 mm o 150 mm | 50 mm | 50 mm | 30 mm | 95 mm |
| Resolución cercana a la superficie típica (taladro de fondo plano [FBH] de 1/8 pulg.) | 1,5 mm | 2 | 2.5 | 1 mm | 1 mm |
| Temperatura superficial mínima (°C) | 5 | -20 | -20 | -20 | -20 |
| Temperatura superficial máxima (°C) | 90 | 50 | 175 | 50 | 50 |
| Uso recomendado | Superficie rugosa e irregular | Coplante reducido Baja temperatura |
Coplante reducido Alta temperatura |
Coplante reducido Resolución cercana a la superficie (espesor estándar) |
Acoplador reducido Resolución cercana a la superficie (materiales gruesos) |
| Rango de inspección | D.E. De 4 pulg (101,6 mm) a más. ID: De 10 pulg. a más (16 pulg. con el codificador de indexación) | ||||
