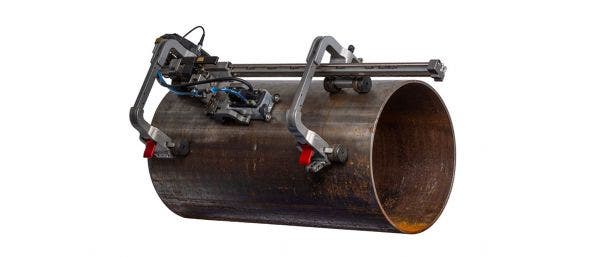

MapSCANNER
El nuevo MapSCANNER es un escáner biaxial semiautomático para inspeccionar corrosión. Al ser combinado con las soluciones Phased Array de mapeo de corrosión, como el sistema HydroFORM o las sondas Dual Linear Array (DLA), deviene una herramienta potente y eficiente que ofrece representaciones C-scan del espesor de pared restante y de las anomalías de pared intermedia del material.
Escáner manual biaxial
Descripción general
El MapSCANNER es un escáner manual dotado de un diseño exclusivo y destinado a la inspección de la corrosión. Gracias a su amplia capacidad de escaneo y su sistema de indexación rápida, el MapSCANNER es el escáner idóneo para los clientes que desean llevar los mapeos de corrosión semiautomatizados por ultrasonido multielemento (Phased Array) a un alto índice de producción. El escáner MapSCANNER también puede ser considerado como una actualización del ChainSCANNER actual, ya que los enlaces de cadena que usted pueda poseer de este último también son compatibles. El escáner puede ser configurado con ruedas magnéticas para inspeccionar piezas ferromagnéticas en donde los enlaces de cadena no son requeridos. Al ser combinado con las soluciones Phased Array HydroFORM o DLA, el escáner MapSCANNER deviene una potente herramienta de inspección que ofrece óptimas representaciones C-scan del espesor de pared restante y de las anomalías centrales de pared del material.
Una de las versiones del escáner MapSCANNER está dedicada a la inspección de superficies ferromagnéticas con un diámetro externo de 4 pulg. a plano.
Funciones
- Codificación de escaneo biaxial (dos ejes).
- Rápido sistema de indexación con llaves ajustables.
- Principio de desplazamiento a través de un arco para una cobertura de escaneo más amplia.
- Ruedas estabilizadoras en los términos de la barra de la estructura.
- Sistema de frenado.
- Enlaces de cadena opcionales para ser montados en ruedas de cojinete revestidas con uretano a fin de proporcionar un fácil deslizamiento.
- Gama de tuberías con diámetro exterior de 102 mm a 965 mm (de 4 pulg. a 38 pulg.) soportadas por los modelos que utilizan los enlaces de cadena.
- Rango de medición de tuberías con diámetro externo de 4 pulg. a plano (de 102 mm a plano) soportado por el modelo con ruedas magnéticas.
- Soportes de sonda retráctiles que aseguran un buen contacto de la sonda en cualquier posición u orientación del escáner.
