QuickScan iX ECA

El instrumento de adquisición QuickScan iX ECA está diseñado específicamente para inspeccionar superficies en un entorno de producción de materiales. Su diseño cumple con las mismas normas industriales de entrada y salida de 24 V como lo hace nuestro reconocido instrumento Phased Array QuickScan iX PA. Este instrumento admite hasta ocho sondas que pueden conectarse a la unidad de adquisición. Es posible combinar varias unidades de adquisición en el caso de configuraciones más exigentes en términos de sondas o velocidad.

Potente solución de corrientes de Foucault multielementos para la inspección de superficies en tratamiento

El instrumento de adquisición QuickScan iX ECA está diseñado específicamente para inspeccionar superficies en un entorno de producción de materiales. Su diseño cumple con las mismas normas industriales de entrada y salida de 24 V como lo hace nuestro reconocido instrumento Phased Array QuickScan iX PA. Este instrumento admite hasta ocho sondas que pueden conectarse a la unidad de adquisición. Es posible combinar varias unidades de adquisición en el caso de configuraciones más exigentes en términos de sondas o velocidad.

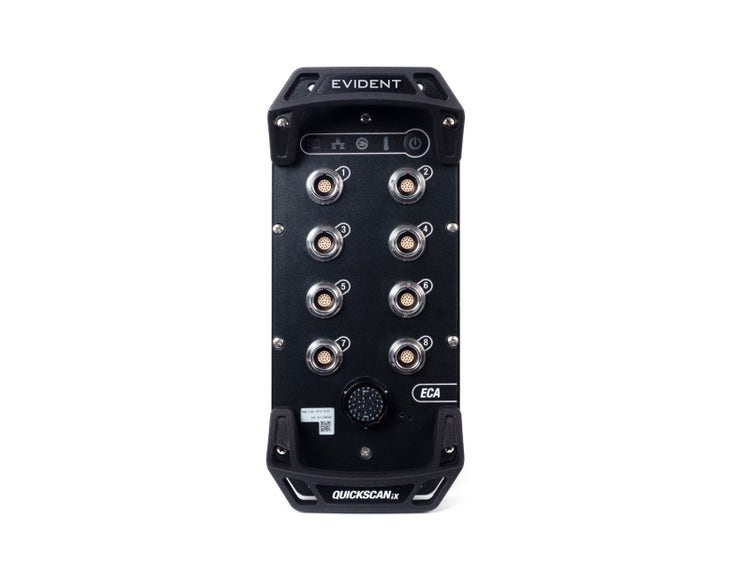

Instrumento QuickScan iX ECA

Creado para satisfacer sus demandas industriales

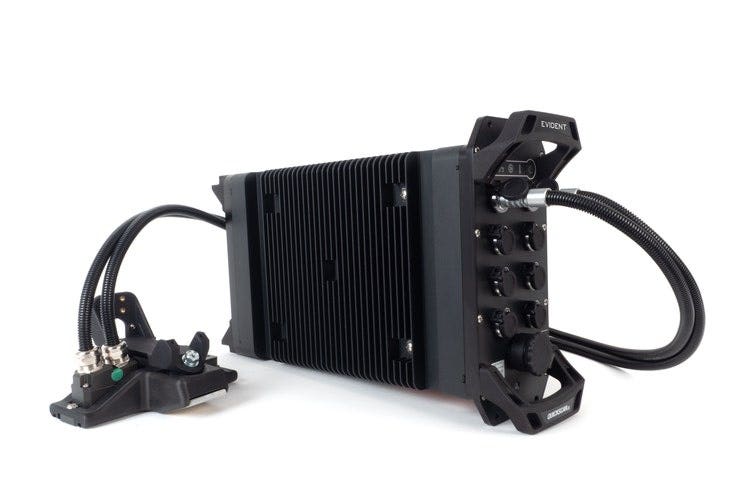

El instrumento QuickScan iX ECA es nuestra unidad de adquisición por corrientes de Foucault multielementos de última generación para los sistemas de inspección industriales. Esta unidad de adquisición cumple con los estándares de protección IP55, y se integra fácilmente a los entornos industriales.

Compensación

automática de

levantamiento

Hasta

8

entradas por instrumento

Expandible para satisfacer sus necesidades de inspección a alta velocidad

Este instrumento admite hasta ocho sondas que pueden conectarse a la unidad de adquisición. Es posible combinar varias unidades de adquisición en el caso de configuraciones más exigentes que impliquen más sondas o requisitos de velocidad más elevada.

Frecuencia de adquisición de hasta

40 kHZ

Banda de frecuencia de

50kHz a 2MHz

Especificaciones

Señales de bobinas excitadoras
Modos de excitación
Modo de monofrecuencia o multifrecuencia.
El modo de multiplexación habilita el tiempo de multiplexación de hasta dos frecuencias simultáneas.
Número de bobinas excitadoras
Dos salidas de generador independientes
Número de entradas/intervalo de tiempo
Máximo de dos entradas por cada conector de sonda inteligente
Máximo de ocho entradas por cada conector de legado
Total de ocho entradas por instrumento, 32 intervalos de tiempo cada una por un total de 256 intervalos de tiempo
Banda de frecuencia
De 50 kHz a 2 MHz
Impedancia de salida, cumplimiento ISO 15548-1, Sección 6.2.3
< 1.5 Ω comúnmente en 480 kHz, corriente limitada
Carga máxima de salida, cumplimiento ISO 15548-1, Sección 6.2.5
Hasta 9W comúnmente en 480 kHz
Entradas de sonda
Impedancia de entrada, conector de 16 pines (clavijas), cumplimiento ISO 15548-1, Sección 6.3.2
850 kΩ comúnmente
Capacitancia de entrada, conector de 16 pines (clavijas)
250 pF comúnmente
Impedancia de entrada, conector de 41 pines (clavijas)
1 MΩ comúnmente
Capacitancia de entrada, conector de 41 pines (clavijas)
220 pF comúnmente
Máximo absoluto que habilita la tensión de entrada, cumplimiento ISO 15548-1, Sección 6.3.1
±10 V (20 V p-p)
Entradas de adquisición
Ganancia
Rango de ajuste: De −26 dB a 76 dB
Convertidor analógico-digital (A/D)
Resolución de 24 bits
Filtros digitales
Filtros digitales de paso bajo y paso alto programables
Frecuencia de adquisición máxima
40 kHz
Normativa
Norma
DIN EN ISO 15548
Comunicación de red
1000BASE-T x-coded 1 Gb
Tamaño (anch. × alt. × prof.)
295 mm × 133 mm × 473 mm
Peso
8,7 kg (19,5 lb)
Índice del grado de protección
IP55
Consumo de energía total de pico
85 W
Entrada de CC
24 V CC
Escala de temperatura
Funcionamiento de 0 °C a 45 °C (de 32 °F a 113 °F).
Almacenamiento de −20 °C a 70 °C (de −4 °F a 158 °F)
Entradas/Salidas digitales y codificadores
Ocho entradas digitales (programables)
Ocho salidas digitales (programables), dos entradas de codificación (incrementales, fase A y B)

Aplicaciones

Tube Inspection Systems

Tube Inspection Systems

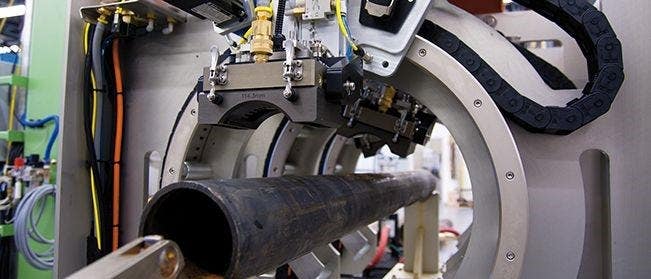

Seamless and welded tube inspection systems use ultrasonic phased array and X-ray fluorescence spectroscopy technologies for comprehensive inspection.

Bar Inspection Systems

Bar Inspection Systems

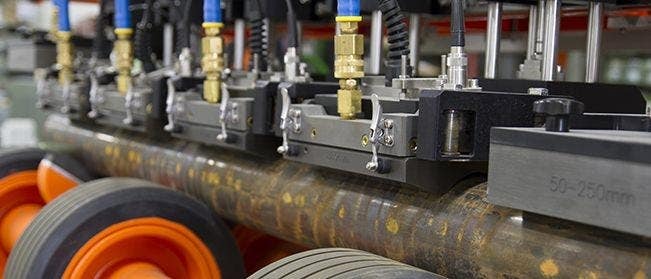

Bar inspection systems use advanced technologies, such as ultrasonic phased array, eddy current array, and X-ray fluorescence spectroscopy, to inspect the full volume and surface of round or square bars and pipes.
