Reavive los detalles de su inspección

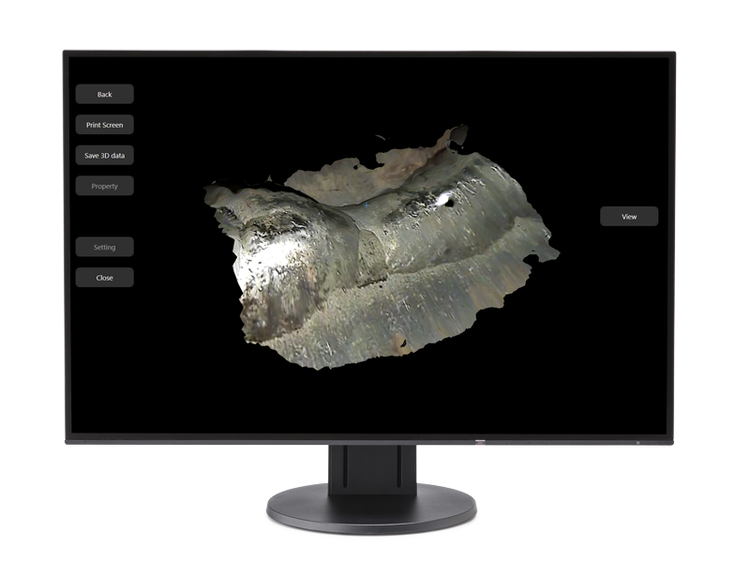

El software 3DAssist usa el video adquirido con un videoscopio IPLEX y crea, a partir de él, un modelo tridimensional de la tubería o del activo bajo inspección. El  software está basado en PC; por tanto, le permite analizar las imágenes 3D y definir ciertos detalles a partir de su oficina en lugar de en campo.

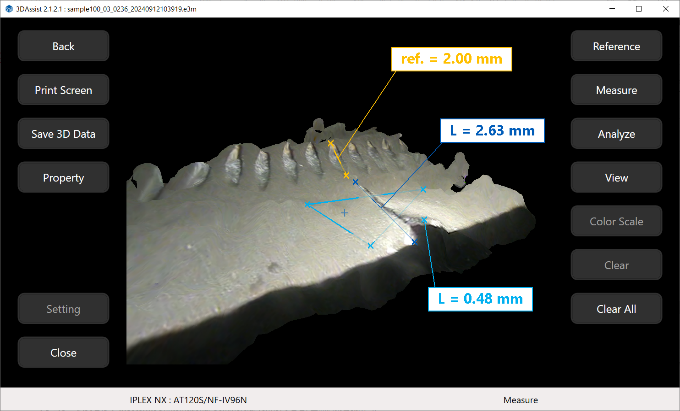

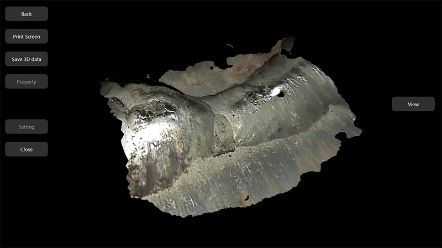

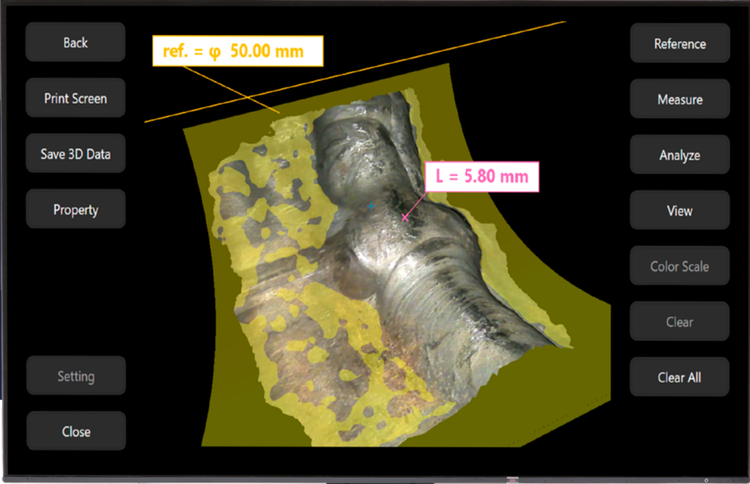

Muestra de soldadura en el modo de medición de punto a curva (Point to Curve)

Fundamente sus informes con imágenes 3D concluyentes

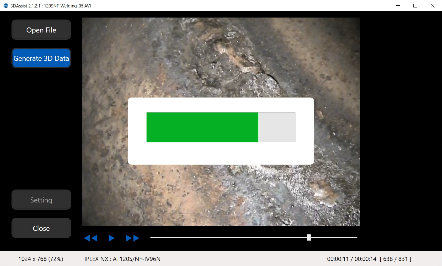

Tras adquirir su video de inspección, requerirá de unos pocos clics para crear una imagen 3D completamente giratoria.

• Evalúe daños potenciales (p. ej., corrosión, picaduras, pérdida de espesor, abolladura/deformación) desde su oficina.
• Introduzca imágenes 3D y resultados de medición en su informe de inspección para brindar más detalles y afianzar la confianza en las interpretaciones presentadas.
• Intercambie fácilmente imágenes e informes con una herramienta colaborativa (p. ej., Microsoft Teams).

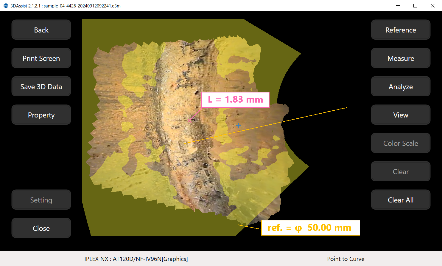

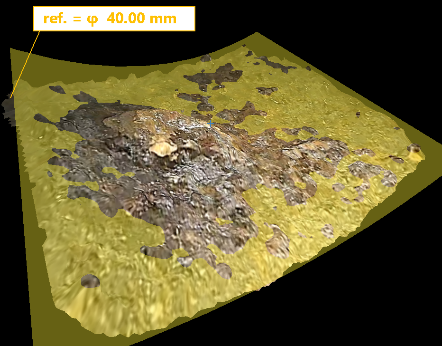

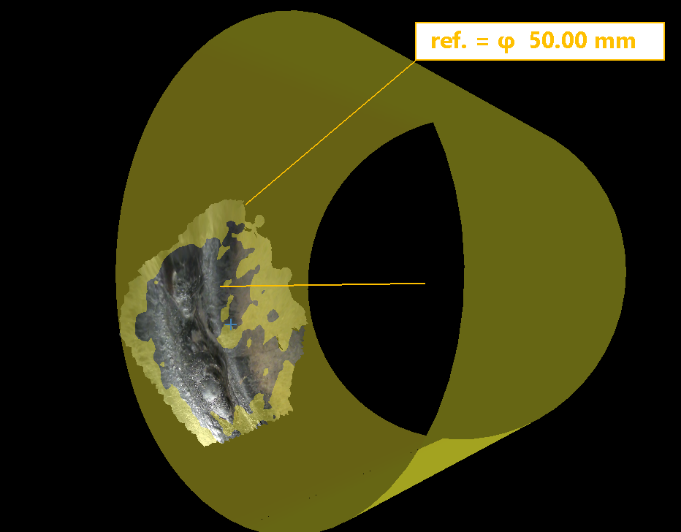

Vista 3D de una protuberancia en una tubería. La superficie curva de referencia (amarilla), que ha sido estimada, sirve para proceder con la medición de punto a curva (Point to Curve) y con otras funciones analíticas.

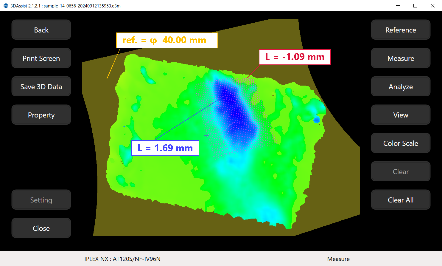

Análisis del valor más profundo/más alto (Deepest/Highest) con el gradiente cromático (Color Gradient)

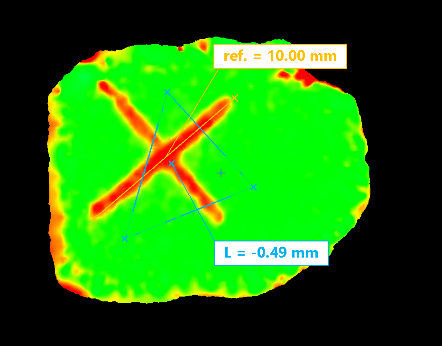

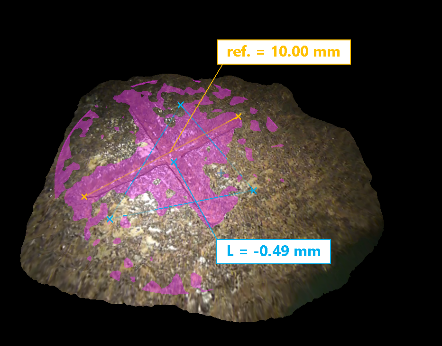

Vista 3D de una muestra con un patrón de cruz artificial. La vista 3D con profundidad mide la distancia desde el plano designado, en morado, hasta el punto ubicado en azul.

Modelo 3D de la muestra con la altura y la profundidad relativas al plano de referencia (morado) en la imagen de la izquierda. El color rojo ilustra el área negativa (más profunda) con respecto a la referencia. El color verde ilustra el área con la misma altura que la referencia.

Modo de medición para hacer frente a los desafíos de la inspección de tuberías

En las inspecciones de tuberías, evaluar correctamente abultamientos y pérdidas de espesor de pared es fundamental. El modo de medición de punto a curva (Point to Curve) permite medir con precisión la profundidad y la altura usando el contorno superficial de una tubería como referencia. Mediante este método innovador, es posible evaluar los defectos de forma más precisa que con los métodos convencionales.

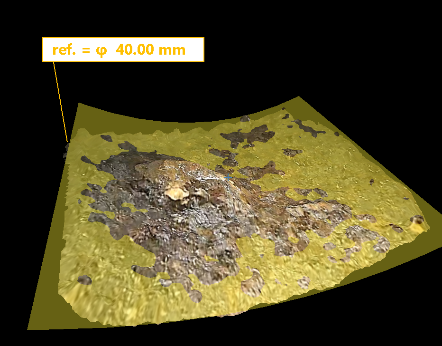

Vista 3D de una muestra con abultamiento.

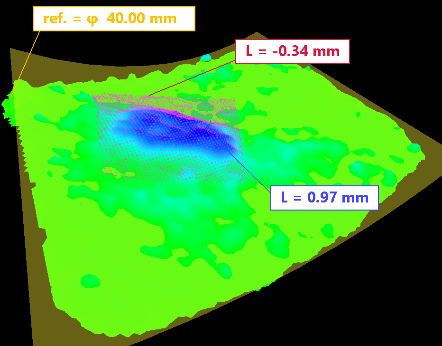

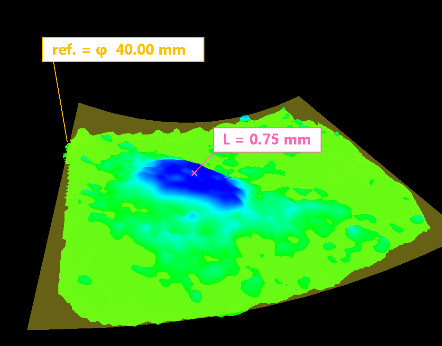

La misma muestra, pero en el modo de medición de punto a curva (Point to Curve) con el análisis de gradiente cromático (Color Gradient). Es posible comprender fácilmente las áreas que son más altas y profundas usando el gradiente cromático (Color Gradient) y ubicar el punto de medición con el modo de punto a curva (Point to Curve).

Herramientas analíticas completas para potenciar sus informes

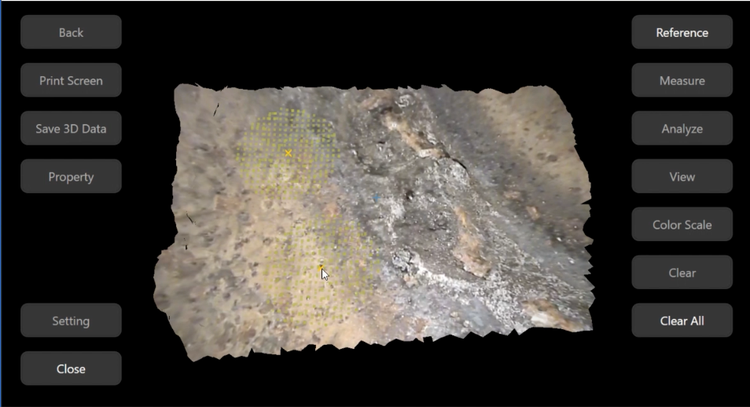

El software 3DAssist proporciona una variedad de herramientas analíticas especializadas para acrecentar la calidad de sus informes. Entre ellas:

• Gradiente cromático: [Color Gradient] Indica la profundidad y altura con respecto a la superficie de referencia.
• Análisis de perfil: [Profile analysis] Muestra una sección transversal en función de un plano definido por el usuario, cuyo propósito es resaltar la rugosidad de cualquier área en el modelo 3D.
• Análisis del valor más profundo/alto: [Deepest/Highest analysis] Exhibe el valor más alto y aquel más profundo en el área de interés.

La integración de esta información cuantitativa en los informes de inspección los potencia a través de un nivel de claridad y de profundidad más elevados.

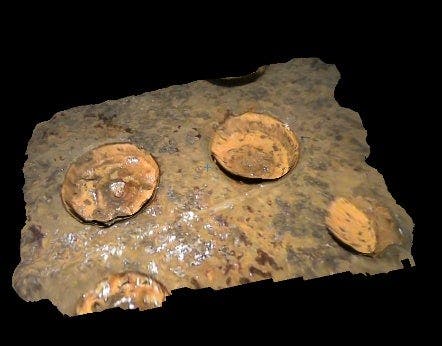

Vista 3D de un agujero ciego artificial.

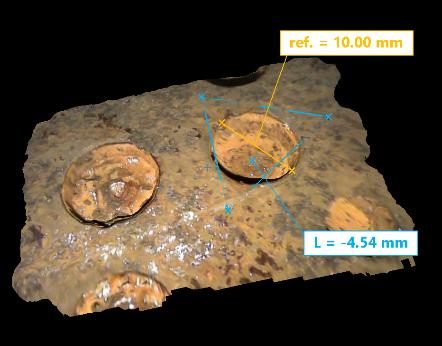

Vista 3D del agujero ciego con la medida de profundidad (Depth).

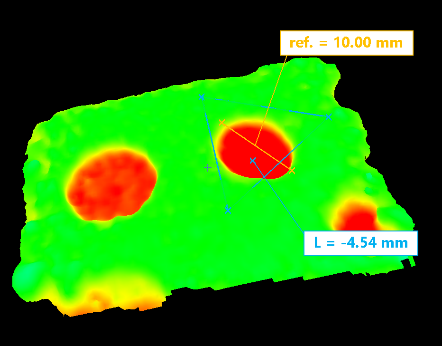

Vista 3D del agujero ciego con la medida de profundidad (Depth) y el gradiente cromático (Color Gradient).

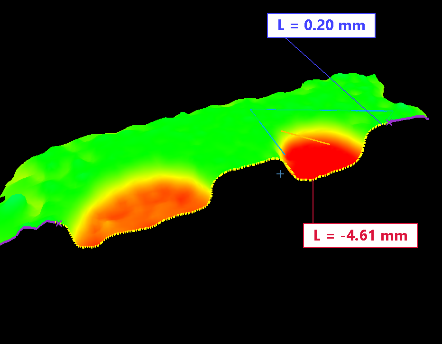

Vista transversal del agujero ciego.
