NDT SetupBuilder
NDT SetupBuilder is a new PC-based software allowing to create inspection setup and visualize beam simulations. This software presents multiple features for easy, fast, and comprehensive inspection strategy elaboration that can directly be imported in the OmniScan MX2 and SX.
Software NDT SetupBuilder para ensayos ultrasónicos
El software de diseño NDT SetupBuilder es un componente clave de nuestra suite de soluciones automatizadas y semiautomatizadas para ensayos ultrasónicos (UT). Permite a los profesionales de ensayos no destructivos (END) reducir significativamente el tiempo necesario para configurar las inspecciones utilizando los detectores de defectos OmniScan™ MX2, SX, X3 y X4. Al garantizar que las configuraciones cumplan con los códigos de inspección pertinentes, el software ayuda a minimizar los posibles errores de configuración.
Beneficios clave
- Calculador de ley focal
- Funcionamiento intuitivo y rentable
- Visualización de piezas, cuñas y sondas en 3D
- Accesos directos de teclado eficientes
- Importación/exportación sin problemas a los detectores de defectos OmniScan SX (utilizando la configuración 5.2)
Descripción general de la interfaz del usuario
La interfaz del software NDT SetupBuilder se centra en dos cuadrículas principales: sets de sondas y grupos. Estas cuadrículas proporcionan una visión general clara de los parámetros de la sonda, la cuña, la posición y el haz.
Las interfaces adicionales admiten la definición de cuñas y sondas, así como la validación de parámetros.
Gestión de cuñas y sondas
El menú Wedge permite acceder a las cuñas de la base de datos Evident, incluyendo dimensiones detalladas como longitud, anchura y altura. Los usuarios pueden visualizar la cuña mediante vistas superior, lateral y frontal.
Del mismo modo, la interfaz Probe muestra las sondas disponibles junto con sus respectivos parámetros de la base de datos Evident.
Configuración eficiente remota y en el sitio
Con NDT SetupBuilder, los supervisores pueden definir técnicas de inspección y configurar los parámetros del haz ultrasónico directamente en un PC, ya sea de forma remota o in situ, sin necesidad de acceder a una unidad OmniScan. Una vez finalizadas, las configuraciones se pueden exportar a los modelos OmniScan™MX2, SX, X3, y X4, lo que reduce el tiempo de configuración y minimiza los errores de manejo.
Capacidad de exploración compuesta
Una exploración compuesta de un solo grupo puede proporcionar una cobertura similar a dos exploraciones sectoriales. El software NDT SetupBuilder admite haces de exploración compuestos, una estrategia híbrida que combina haces sectoriales y lineales.
Ventajas del escaneo compuesto
- Probabilidad de detección (POD) optimizada
- Mejor cobertura para materiales más gruesos
- Aumento de la velocidad de inspección
- Reducción del tiempo de configuración y calibración
- Análisis acelerado de datos
Información sobre herramientas integrada para facilitar la navegación

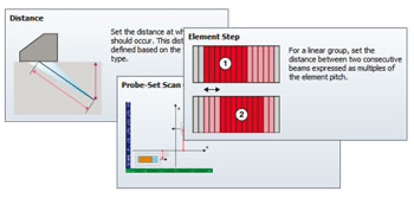

Los usuarios pueden pasar el cursor por encima de los elementos de la interfaz, como pestañas, barras de herramientas y cuadros de diálogo, para ver información sobre herramientas. Estas descripciones emergentes incluyen imágenes claras y descripciones concisas, lo que hace que el software sea accesible incluso para usuarios con menos experiencia.
Visualización en 2D y 3D con RayTracing
La vista RayTracing renderiza ilustraciones gráficas de piezas, sondas, cuñas y grupos en 2D o 3D. Los usuarios pueden seleccionar vistas superior, lateral y frontal, y configurar parámetros de forma interactiva mientras visualizan la información del elemento de la sonda.
Más allá del trazado de rayos: gestión optimizada de la configuración
Todas las configuraciones creadas en NDT SetupBuilder y compatibles con OmniScan MX2 y SX se pueden exportar como archivos de configuración .ondt. Las configuraciones de grupo no compatibles se pueden exportar como archivos .law, lo que permite que el software funcione también como calculadora de leyes focales.
Exporte configuraciones a través de USB o tarjeta SD para importarlas directamente a su unidad OmniScan. Una vez importada, solo hay que calibrarla: la unidad estará lista para la inspección sin necesidad de menús de configuración adicionales.
Resumen de características
- Exportación de configuraciones creadas al OmniScan MX2 u OmniScan SX (.ondt)
- Exportar leyes focales como archivos .law para OmniScan MX2, SX, X3 y X4
- Unidad de adquisición configurable
- Admite geometrías de placas, tubos y barras
- Compatible con PA lineal, TOFD, UT y matriz dual
- Admite tipos de exploración sectorial, lineal, de haz único y compuesto
- Creación de plantillas de soldadura personalizadas
- Sondas y cuñas definidas por el usuario
- Informe del plan de escaneo
- RayTracing con vistas superior, lateral, frontal y 3D
- Información de la formación del haz y del campo cercano
- Soporte para la desactivación de elementos
- Opciones de focalización: profundidad real y medio camino
- Compatibilidad con dos sistemas de unidades: métrico y estadounidense
