El TomoView™ es un software de PC que sirve para configurar, adquirir datos y visualizar las señales ultrasónicas.
TomoView Software Thickness and Flaw Inspection Solutions
Software de adquisición y análisis ultrasónico
El TomoView™ es un software de PC que sirve para configurar, adquirir datos y visualizar las señales ultrasónicas.
El software de base PC TomoView™ es usado para configurar, adquirir datos y visualizar las señales ultrasónicas. La configuración de los parámetros ultrasónicos es flexible con el fin de mostrar los diferentes tipos de vistas según la investigación requerida por las diversas aplicaciones de la industria.
El software TomoView adquiere datos a partir de ensayos ultrasónicos o por ultrasonido (UT) mediante el uso de unidades Phased Array o convencionales UT provenientes de nuestro legado, lo que le brinda la flexibilidad de elegir la configuración para su aplicación.

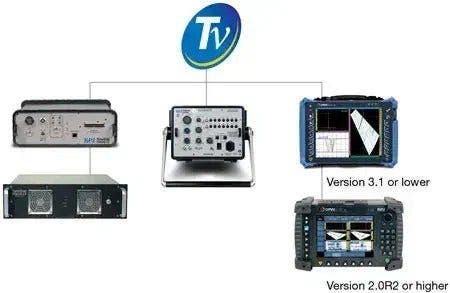

Las unidades de adquisición de nuestro legado compatibles son las siguientes:
- Detector de defectos de ultrasonido convencional (UT) y ultrasonido multielemento (Phased Array) PA OmniScan™ MX2
- Detector de defectos de ultrasonido convencional (UT) y ultrasonido multielemento (Phased Array) PA OmniScan™ MX
- Unidad de ultrasonido multielemento (Phased Array, PA) TomoScan FOCUS LT™
- Sistema de inspección de ultrasonido convencional (UT) y ultrasonido multielemento (Phased Array) OmniScan MX2
- Sistema de inspección de tuberías por ultrasonido multielemento (Phased Array) OmniScan MX
El software TomoView, que es compatible con Windows XP, Windows Vista y Windows 7, funciona de manera eficiente en PC estándares, así como en estaciones de trabajo de escritorio de alta gama, y maneja grandes archivos de datos (hasta 2 GB). Las bibliotecas de acceso a los datos (NDT Data Access Library) y de control remoto (NDT Remote Control Library) no son compatibles con Windows 10 y Windows 11
Gestión de múltiples tecnologías para la adquisición y el análisis ultrasónico
El software TomoView se dota de capacidades multitecnológicas avanzadas y simultáneas, lo que le brinda la potencia para adquirir datos por ultrasonido convencional, ultrasonido multielemento (Phased Array) —en los modos pulso-eco (pulse-echo), emisión y recepción (pitch-and-catch) o transmisión directa (Through Transmission)— y TOFD. Al usar el software TomoView para sus aplicaciones de inspección ultrasónica, tiene el poder de crear su aplicación a su manera.
Configuración y adquisición de datos
Potente software de configuración y adquisición de datos
Sonda flexible de ultrasonido multielemento (PA)
El calculador avanzado (Advanced Calculator) del TomoView™ es un componente esencial y poderoso del paquete de software TomoView. Este calculador programa con facilidad y precisión haces angulares y puntos focales para sondas de matriz lineal unidimensional, de matriz anular unidimensional y de matriz bidimensional, en función de su base de datos preprogramada de suelas/zapatas, sondas y materiales.
El calculador avanzado puede usarse para programar leyes focales de escaneo sectorial, lineal y de profundidad dedicadas a geometrías planas y circulares; éste admite el enfoque dinámico de profundidad (DDF) y también puede usarse para generar archivos de leyes compatibles con el detector de defectos OmniScan™ (.law).

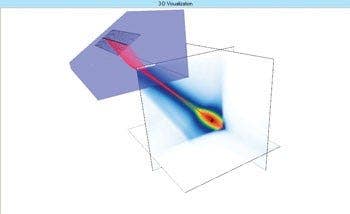

Además, la visualización gráfica de los haces y haces angulares resultantes proporciona una importante herramienta de validación. El módulo de simulación de campo acústico (Acoustic Field Simulation) está disponible opcionalmente y ofrece la simulación de campos difractados espacialmente en 2D o 3D.
Libere el poder del software TomoView con el TomoScan FOCUS LT
Saque provecho de la potencia del software TomoView usándolo con la unidad de adquisición por ultrasonido multielemento (Phased Array)FOCUS LT™, gracias a las siguientes características:
Hasta 64 elementos por ley focal con los modelos FOCUS LT 64: 128 y 64:64. Con ello se ofrece una definición de los defectos, una penetración de material y una flexibilidad para sondas de matriz bidimensional y matriz dual bidimensional mejoradas.
- Configuraciones avanzadas R-O, con la capacidad para emitir y recibir usando diferentes configuraciones de elementos.
- Alta frecuencia de repetición de impulso (PRF) para aplicaciones que requieren velocidades de inspección rápidas.
- Función DDF (focalización dinámica de profundidad) para una resolución altamente mejorada mientras se mantiene una velocidad de inspección optimizada.
- Utilice hasta cinco puertas: una puerta de sincronización y cuatro puertas de detección.

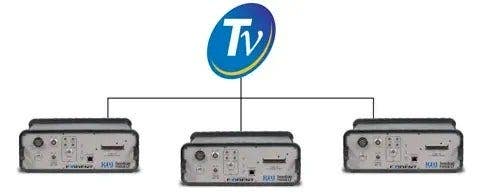

- Administre hasta tres unidades FOCUS LT en paralelo con el software TomoView, al mismo tiempo que se beneficia de un aumento casi triplicado en la velocidad de adquisición.
Herramientas de configuración de pantalla avanzadas
Vistas y lecturas totalmente configurables

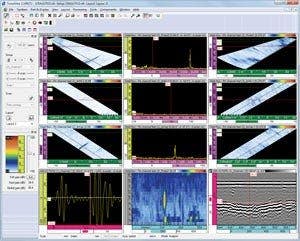

El software TomoView ofrece total flexibilidad al crear diseños con vistas y lecturas totalmente configurables. Cada grupo de vistas mantiene su propia configuración de contenido. Puede transferir fácilmente estos grupos a otras vistas; y, guardarlos posteriormente como grupos de diseño que permanecen accesibles a través del administrador TomoView.
Cree sus propias lecturas
Además de ofrecer una amplia variedad de tipos de lecturas, el software TomoView proporciona la flexibilidad para usar las propias lecturas personalizadas. Exporte fácilmente las lecturas a Microsoft Excel, procéselas usando cálculos personalizados y reimpórtelas al software TomoView.
Modifique y administre fácilmente múltiples diseños de pantalla
El administrador TomoView es uno de los componentes más útiles del software TomoView, ya que brinda un acceso rápido y fácil a los comandos frecuentemente utilizados.
El sistema de administración puede usarse para agregar, eliminar o modificar grupos rápidamente; asimismo, le permite alternar fácilmente entre los diferentes grupos y puertas. También proporciona una interfaz que cambia fácilmente la ganancia global, así como los parámetros A-scan y de puertas.
Los diseños de pantalla flexibles y completamente configurables son un elemento fundamental del software TomoView. Le permiten ver datos en diferentes representaciones para satisfacer mejor las necesidades de su aplicación.
El software TomoView viene con múltiples grupos de diseños de pantalla predefinidos. Incluso puede dar un paso más con la creación de sus propios diseños de pantalla. Sus diseños pueden modificarse, guardarse y cargarse fácilmente para que su consulta sea más rápida durante la inspección o el análisis. Para otorgar un nivel adicional de flexibilidad, personalice sus vistas individuales a través de los menús contextuales.
Flexibles herramientas de optimización de configuración
Herramienta de secuenciador de disparo
Esta herramienta permite modificar el orden según el cual las leyes focales son disparadas en aplicaciones que requieren maximizar las configuraciones de focalización para obtener una velocidad de inspección superior. Esto ayuda a disminuir los «ecos fantasmas» que intentan aparecer en estas condiciones.
Focalización dinámica de la profundidad (DDF)
DDF a la izquierda y enfoque estándar a la derecha.

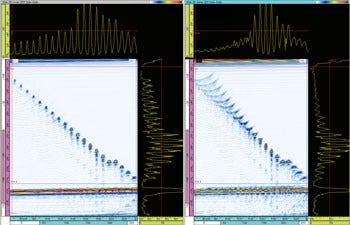

La técnica de focalización dinámica de la profundidad (DDF) cambia dinámicamente la formación del haz en la recepción con el fin de aumentar la resolución, lo que permite mejorar la resolución de defectos mientras se mantiene una óptima velocidad de inspección.

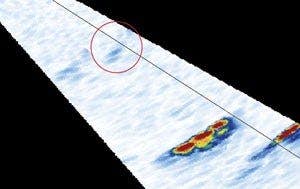

A-scan condicional
Análisis
Herramientas de análisis avanzadas para los datos adquiridos

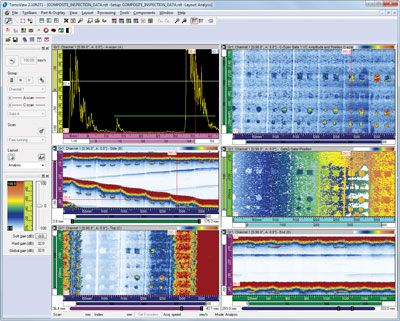

Además de ser una potente plataforma de configuración y adquisición, el software TomoView™ incluye herramientas analíticas para comprender profundamente los datos adquiridos. Esto convierte al software TomoView en un compañero ideal para llevar a cabo análisis y generar informes.
Ya sea para generar informes, dimensionar defectos simples, o profundizar en su análisis, el software TomoView tiene el poder de hacer todo esto y más gracias a su diseño flexible y completo. Lleve su análisis al siguiente nivel con funciones y algoritmos potentes, como los siguientes:
Potencia nunca antes vista
Dotado de muchas funciones innovadoras, TomoView 2.10 es ahora más que nunca la mejor herramienta para llevar su análisis al siguiente nivel.
Tamaños de archivos de datos de hasta 2 GB, que le permiten fusionar datos a partir de múltiples archivos y analizar datos de superficies más grandes de forma más eficiente.
Algoritmos avanzados
Mediante algoritmos analíticos avanzados, TomoView 2.10 le permite ir aún más lejos con los datos adquiridos.
Potente función de análisis de ruido: Cuantifique la relación señal-ruido y obtenga más información sobre las condiciones de inspección
Combinación de archivos de datos

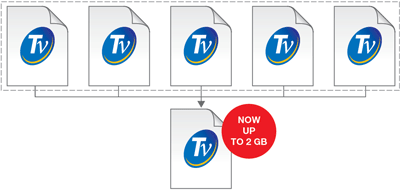

Mediante la función de combinación de archivos de datos de TomoView, se pueden combinar varios archivos de datos en un solo archivo para después analizarlos simultáneamente, lo que hace que el proceso de análisis sea más eficiente.
El software TomoView también permite hasta 2 GB por archivo de datos, lo que brinda la posibilidad de combinar aún más archivos de datos en uno solo.

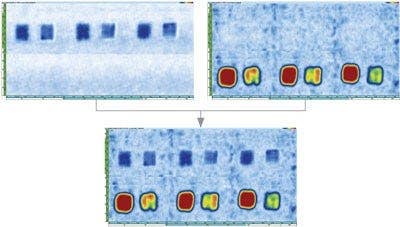

Combinación C-scan
La función de combinación de C-Scan permite fusionar datos de diferentes parches C-scan en una sola representación C-scan, a partir de la cual se retendrá la amplitud máxima/mínima o las posiciones detectadas en los diferentes C-scan.
Combinación volumétrica

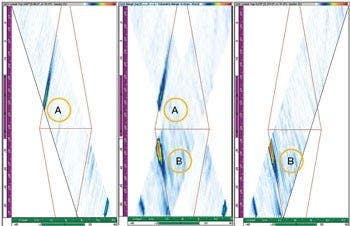

Combine diferentes haces acústicos en un solo grupo con la función de combinación volumétrica TomoView. La vista combinada proporciona una clara representación de la pieza completa bajo inspección, lo que facilita aún más el análisis de las indicaciones (defectos).
Al producirse una superposición espacial, se conserva la amplitud máxima. Como resultado, la vista combinada muestra todas las indicaciones detectadas de forma independiente a la orientación de la indicación original. Tenga en cuenta que las indicaciones pueden diferir debido a la resolución de la combinación utilizada.
Tenga en cuenta que las indicaciones pueden diferir debido a la resolución de la combinación utilizada.
Óptima representación C-Scan con filtros de matriz

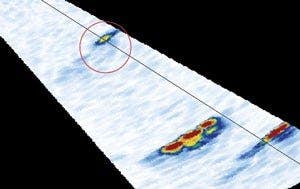

Use la herramienta de filtro de matriz (Matrix Filter) para reducir el ruido en los datos C-scan al procesar los puntos de datos usando los puntos circundantes. Los filtros de matriz son particularmente útiles cuando se analizan piezas compuestas ruidosas, lo que permite una representación de datos más clara para el análisis de archivos de datos con altos niveles de ruido.
Potente análisis del ruido

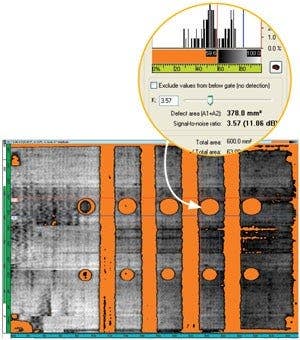

El software TomoView cuenta con una función de relación entre señal-ruido (SNR). Use la «utilidad de análisis SNR» para evaluar los niveles de ruido en un área de referencia durante la visualización del C-scan y calcular el área de superficie del defecto bajo el ruido.
La función SNR está disponible en el modo Análisis y con la edición Lite Aero. Esta función se usa para inspecciones de 0 grados, a menudo, en piezas de la industria aeroespacial. Es posible usarla para las vistas superior (C), de amplitud y de posición del C-scan.
Optimización de datos flexible fuera de línea
Con el software C-scan Editor, le será posible corregir geometrías personalizadas a partir de los datos originales adquiridos. Esto permite personalizar la zona de interés dedicada al análisis, lo que otorga mayor flexibilidad al inspeccionar geometrías complejas.
Análisis simples de aceptación/rechazo
Use la herramienta de binzarización (Binarizer) para llevar a cabo análisis sencillos de aceptación/rechazo en archivos de datos por medio de la conversión de los datos de adquisición en una pantalla de codificación cromática a razón de pieza «correcta/incorrecta». Esta herramienta es particularmente útil en situaciones en las que el procedimiento de inspección requiere análisis visuales de los datos adquiridos.
Fáciles herramientas de generación de informes

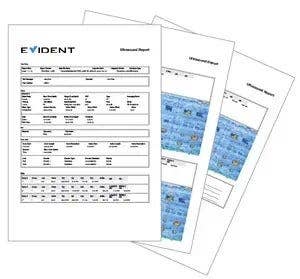

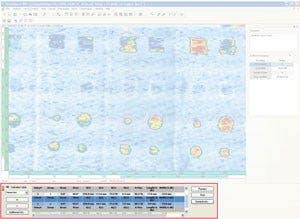

Crear un informe en TomoView™ nunca ha sido tan fácil. Utilice la herramienta de área (Zone) para agregar una indicación. Seleccione su plantilla a partir de la tabla de defectos preferida; puede personalizarla fácilmente con lecturas y comentarios adicionales. Después, haga clic en el botón Agregar. Repita el procedimiento para todos los defectos (indicaciones) relevantes.
Modifique su informe según lo requiera, tanto si desea agregar logotipos de la empresa o hasta incluir información específica sobre la inspección (nombre del operador, sitio, pieza, etc.). Cree en cuestión de segundos un informe HTML (.html) completo que incluya todos los parámetros de inspección relevantes.
