Medidor de espesores ultrasónico 27MG

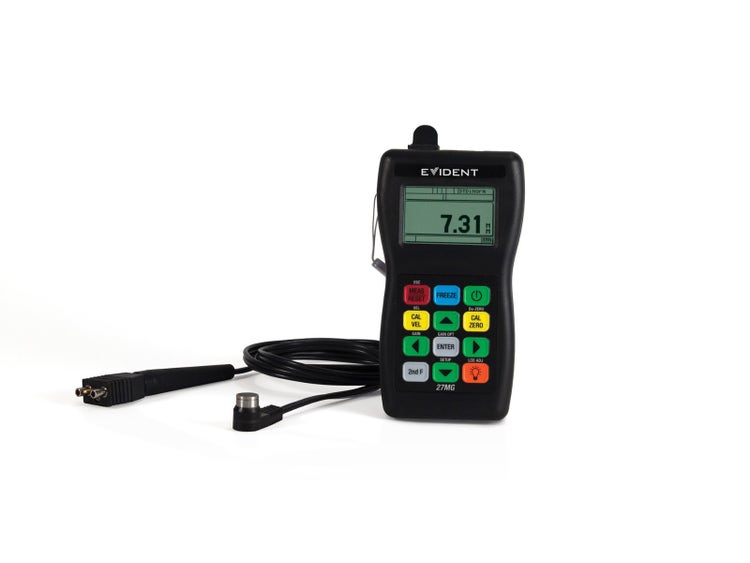

El 27MG es un medidor de espesores ultrasónico básico diseñado para medir espesores de forma fiable de piezas o tuberías metálicas internamente corroídas o erosionadas. Se dota de una estructura ligera, duradera y ergonómica para una fácil manipulación.
Descripción
Entre sus funciones estándares se incluyen: el Reconocimiento de sonda automático, para asegurar un óptimo funcionamiento de la sonda (transductor); la Compensación cero automatizada, para optimizar la fiabilidad de las mediciones sobre superficies de alta temperatura; los ajustes de la Ganancia para perfeccionar las mediciones sobre materiales dotados de atenuación acústica, tales como los metales de fundición; los ajustes de la Alarma baja/alta; el modo Diferencial y aquel Mínimo y Máximo, que permite consultar el espesor mínimo y máximo de veinte mediciones por segundo.
El equipo 27MG ha sido desarrollado para inspectores e ingenieros de mantenimiento que necesitan monitorizar el espesor de las paredes, en tubos, tanques, columnas y soportes metálicos de estructuras susceptibles a la corrosión interna. Los medidores de espesores por ultrasonido brindan soluciones rápidas y económicas que se basan en la emisión de ondas acústicas a través del material desde su exterior, evitando daños innecesarios en la pieza bajo ensayo.
Sondas
El medidor de espesores 27MG es suministrado junto con la sonda dual D7910. Esta permite efectuar mediciones de espesor para varias aplicaciones básicas de corrosión. Para efectuar mediciones en materiales delgados, gruesos o en tubos de diámetro pequeño, Evident dispone de una amplia gama de sondas (transductores) duales. Las sondas (transductores) de Evident poseen la función de «Reconocimiento de sonda automático», la cual permite optimizar el funcionamiento estos dispositivos mediante la identificación automática de la corrección de la trayectoria de emisión-recepción (V-path) predefinida.

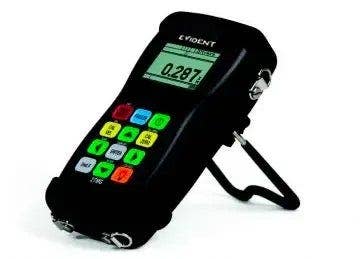

Equipo 27MG con la funda protectora de caucho, una correa para el cuello y su soporte.
Especificaciones
| Medición | Sondas duales | Genera un intervalo de tiempo proporcionado a partir de un retardo preciso después de la excitación del primer eco. |
| Rango de espesores | De 0,50 mm a 635 mm en función del material, la sonda, las condiciones de la superficie y la temperatura. | |
| Rango de velocidad del material | De 0,508 mm/μs a 18,699 mm/μs (de 0,020 pulg./μs a 0,7362 pulg./μs) | |
| Resolución (seleccionable) | Baja: 0,1 mm (0,01 pulg.) Estándar: 0,01 mm (0,001 pulg.) |
|
| Rango de frecuencia de la sonda | De 2,25 MHz a 10 MHz (–3 dB) | |
| Especificaciones generales | Rango de temperatura de funcionamiento | De –10 °C a 50 °C (de 14 °F a 122 °F) |
| Teclado | Teclado hermético (sellado) con codificación cromática, y retroacción táctil-auditiva. | |
| Carcasa (estructura) | Resistente ante impactos, hermética con juntas y conectores estancos. Diseño conforme al grado de protección IP65 | |
| Dimensiones (anch. x alt. x prof.) | 84,0 mm x 152,4 mm x 39,6 mm (3,31 pulg. x 6,0 pulg. x 1,56 pulg.) | |
| Peso | 340 g (12) | |
| Fuente de alimentación | Tres baterías (pilas) alcalinas de tamaño AA | |
| Autonomía de la batería | Autonomía típica de 150 h; 30 h de uso continuo con la capacidad de retroiluminación activa. | |
| Atmósfera explosiva | Funcionamiento conforme a las condiciones de seguridad definidas por la Clase I, División 2, Grupo D, tal como se estipula en el código de la Asociación Nacional de Protección contra el fuego (del inglés, National Fire Protection Association) [NFPA 70], Artículo 500; comprobado conforme al estándar normativo MIL-STD-810F 511.4, Procedimiento I. | |
| Estándares / Normativa | Diseño conforme a la norma EN15317 | |
| Modo de alarma | Puntos de ajuste programable (alto/bajo) con indicadores visuales y auditivos. | |
| Pantalla | Modo de detención/supresión | Detiene o suprime las medidas de la pantalla después de la medición. |
| Retroiluminación | Electroluminiscente, seleccionable por activación normal o automática | |
| Ancho de banda del receptor | De 1 MHz a 18 MHz (–3 dB) | |
| Modo métrico/inglés | Unidad de medida en milímetros o pulgadas | |
| Idiomas de interfaz | Inglés, francés, alemán, español, italiano, portugués, ruso, polaco y sueco. |
Paquete estándar (de serie)
- Medidor digital de espesores por ultrasonido 27MG
- Sondas (transductores) duales
- Baterías (pilas) alcalinas AA
- Bloque de calibración (referencia) y acoplante
- Estructura
- Correa de muñeca
- Manual del usuario incluido en el CD-ROM
- Guía rápida del usuario
- Funciones de medición: modo Mín./Máx, modo Diferencial, modo de Congelación de ajuste de la ganancia, capacidad de Reconocimiento automático de la sonda y de Compensación cero.
El contenido de serie puede variar según su país o región. Contacte con su distribuidor local.
Accesorios opcionales
- 2214E (U8880014): bloque de calibración de cinco espesores, basado en el sistema anglosajón de unidades.
- 2214M (U8880016): bloque de calibración de cinco espesores, basado en el sistema métrico de unidades.
- 27MG/RPC (U8780343): funda protectora de caucho con anillos (para correa de cuello/muñeca) y soporte de base.
Para obtener más información acerca de los accesorios adicionales, tales como los soportes, hilos metálicos y acoplantes, contacte con Evident.
Sondas
Sondas con capacidad de reconocimiento automático
El 27MG es compatible con la línea completa de sondas duales de fácil intercambio, dotadas de diversas frecuencias, diámetros y capacidades de temperatura para enfrentar prácticamente todo tipo de aplicación.
| Sonda | N.º de referencia | Frecuencia (MHz) | Conector | Diámetro de la punta en mm (pulg.) | Rango de espesor (acero)1 mm (pulg.) | Rango de temperatura de 2 ºC (ºF) | Cable | N.º de referencia |
| D7910 | U8454038 | 5,0 | 90° | 12,7 (0.500) |
De 1,00 a 254 (de 0,040 a 10,00) |
De 0 a 50 (de 32 a 122) |
Encapsulado |
|
| D790 | U8450002 | 5,0 | Recta | 11,00 (0.434) |
De 1,00 a 500,00 (de 0,040 a 20,000) |
De –20 a 500 (de –5 a 932) |
Encapsulado |
|
| D790-SM | U8450009 | Recta | LCMD-316-5B3 | U8800353 | ||||
| D790-RL | U8450007 | 90° | LCLD-316-5G3 | U8800330 | ||||
| D790-SL | U8450008 | Recta | LCLD-316-5H | U8800331 | ||||
| D791 | U8450010 | 5,0 | 90° | 11,00 (0.434) |
De 1,00 a 500,00 (de 0,040 a 20,000) |
De –20 a 500 (de –5 a 932) |
Encapsulado |
|
| D791-RM | U8450011 | 5,0 | 90° | 11,00 (0.434) |
De 1,00 a 500,00 (de 0,040 a 20,000) |
–20 a 400 (de –5 a 932) |
LCMD-316-5C | U8800345 |
| D7912 | Q4530005 | 10,0 | Recta | 7,5 (0.295) |
De 0,50 a 25,00 (de –0,020 a 1,000) |
De 0 a 50 (de 32 a 122) |
Encapsulado |
|
| D7913 | Q4530006 | 10,0 | 90° | 7,5 (0.295) |
De 0,50 a 25,00 (de 0,020 a 1,000) |
De 0 a 50 (de 32 a 122) |
Encapsulado |
|
| D794 | U8450014 | 5,0 | Recta | 7,20 (0.283) |
De 0,75 a 50,0 (de 0,030 a 2,000) |
De 0 a 50 (de 32 a 122) |
Encapsulado |
|
| D797 | U8450016 | 90° | Encapsulado |
|
||||
| D797-SM | U8450017 | 7.5 | Recta | 8.90 | 0.71 ～ 50.00 | -20 ～ 150 | LCMD-316-5D | U8800355 |
| D7226 | U8454013 |
|
||||||
| D798-LF | U8450019 | 7.5 | 90° | 7.20 | 0.71 ～ 50.00 | -20 ～ 150 | ポテッド |
|
| D798 | U8450018 | 90° | Encapsulado |
|
||||
| D798-SM | U8450020 | 5.0 | Recta | 11.00 | 1.00～500.00 | -20～150 | LCMD-316-5J | U8800357 |
| D799 | U8450021 | 5,0 | 90° | 11,00 (0.434) |
De 1,00 a 500,00 (de 0,040 a 20,000) |
De –20 a 150 (de –5 a 300) |
Encapsulado |
|
| MTD7054 | U8620225 | 5,0 | 90° | 5,10 (0.200) |
De 1,00 a 19,00 (de 0,040 a 0,750) |
De 0 a 50 (de 32 a 122) |
LCPD-78-5 | U8800332 |
1 Varía según el material, la sonda, el estado de la superficie y la temperatura del material. El rango completo requerirá el ajuste del parámetro de ganancia.
2 Temperatura máxima solamente con un contacto intermitente.
3 Disponibilidad de cable de acero inoxidable; contacte con Evident, para obtener mayores detalles.
4 No está certificado EN15317; estas sondas son el resultado de ensayos de certificación TP103 en conformidad con la normativa ASTM E1065.
