Medidor de espesores Magna-Mike 8600
El Magna-Mike® 8600 es un medidor de espesores portátil que emplea el magnetismo para llevar a cabo mediciones fiables y reproducibles de materiales no ferrosos. El funcionamiento del Magna-Mike es muy simple. Las mediciones se efectúan cuando la sonda magnética entra en contacto con la superficie de la pieza bajo ensayo y, al lado opuesto de dicha pieza, se coloca una pequeña esfera de acero/magnética (un disco o un hilo metálico). El sensor integrado a efecto Hall medirá la distancia entre la punta de la sonda y la esfera de acero. Las medidas son visualizadas instantáneamente en la pantalla en colores, como una lectura de espesor digital inteligible.
Magna-Mike 8600
El Magna-Mike® 8600 es un medidor de espesores portátil que emplea el magnetismo para llevar a cabo mediciones fiables y reproducibles de materiales no ferrosos. El funcionamiento del Magna-Mike es muy simple. Las mediciones se efectúan cuando la sonda magnética entra en contacto con la superficie de la pieza bajo ensayo y, al lado opuesto de dicha pieza, se coloca una pequeña esfera de acero/magnética (un disco o un hilo metálico). El sensor integrado a efecto Hall medirá la distancia entre la punta de la sonda y la esfera de acero. Las medidas son visualizadas instantáneamente en la pantalla en colores, como una lectura de espesor digital inteligible.
Nuevas funciones
- Tres nuevos diseños de sondas duraderas:
--Recta (estándar), en ángulo de 90° y articulable de bajo perfil. - Cubiertas de protección reemplazables:
--Punta estándar, de tipo cincel y de uso prolongado (sólo para las sondas 86PR-1 y 86PR-2) - Amplia gama de accesorios de medición:
--Esferas de acero magnéticas de 3/16 pulg. y 1/4 pulg.
--Hilo metálico de 0,045 pulg. (1,14 mm) a 0,026 pulg. (0,66 mm) de diámetro. - Rango de espesor extendido de hasta 25,4 mm (1,00 pulg.)
- Gran pantalla VGA a colores.
- Salidas RS-232, USB y VGA.
- Refresco rápido de mediciones a 60 Hz.
- Registrador de datos alfanuméricos amplificado.
- Almacenamiento y consulta de los archivos de calibración
- Capacidad de exportación de archivos (en formatos .txt y CSV) a la tarjeta de memoria MicroSD.
- Kits de accesorios (kits de calibración):
--De serie hasta 9,1 mm (0,360 pulg).
--Rango extendido hasta 25,4 mm (1 pulg.)
--Kit de discos
--Kit de hilos metálicos
--Kit de sonda de bajo perfil

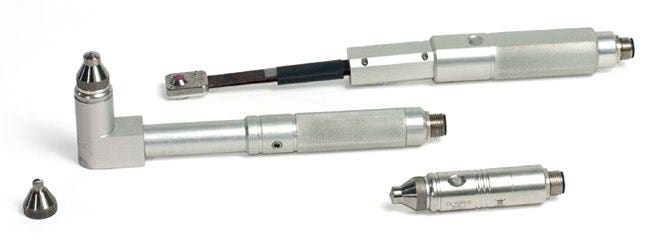

Diseños de sondas
El Magna-Mike está disponible con tres tipos de sondas magnéticas: recta/estándar, en ángulo de 90° y de bajo perfil articulable. Las sondas 86PR-1 y 86PR-2 presentan cubiertas reemplazables para extender la durabilidad de la sonda y reducir los costos de reemplazo.
Cubierta de protección con punta estándar: 86PR1-WC
Cubierta de protección de uso prolongado (punta plana):
86PR1-EWC
Cubierta de protección con punta de tipo cincel:
86PR1-CWC
Sonda de bajo perfil
articulable 86PR-3
Mediciones de 0,001 mm a 25,4 mm (1 pulg.)
El Magna Mike ofrece un amplio rango de accesorios de medida para ampliar su capacidad de medición.
| Accesorios auxiliares | Espesor mínimo | Espesor máximo | Precisión | |
| Calibración básica | Medición multipuntos | |||
| Sondas 86PR-1 y 86PR-2 | ||||
| Esfera de acero (80TB1) de 1,58 mm (1/16 pulg.) | 0,001 mm | 2,03 mm | 4% | 3% |
| Esfera de acero (80TB2) de 3,17 mm (1/8 pulg.) | 0,001 mm | 6,1 mm | 4% | 2% |
| Esfera de acero (80TB3) de 4,76 mm (3/16 pulg.) | 0,001 mm | 9,1 mm | 3% | 1% |
| Esfera de acero (80TB4) de 6,35 mm (1/4 pulg.) | 0,001 mm | 9,1 mm | 3% | 1% |
| Esfera de acero magnética (86TBM3) de 4,76 mm (3/16 pulg.) | 4,06 mm | 19,05 mm | 3% | 1% |
| Esfera de acero magnética (86TBM4) de 6,35 mm (1/4 pulg.) | 4,06 mm | 25,4 mm | 3% | 1% |
| Disco plano (80TD1) de 12,7 mm (0,500 pulg.) | 0,001 mm | 9,1 mm | 3% | 2% |
| Disco plano de flanco en V (80TD2) de 6,35 mm (0,250 pulg.) | 0,001 mm | 6,0 mm (0,240 pulg.) | 3% | 2% |
| Hilo metálico (86TW1) de 1,14 mm (0,045 pulg.) | 0,001 mm (0,0001 pulg.) | 12,7 mm | 3% | 2% |
| Hilo metálico (86TW2) de 0,66 mm (0,026 pulg.) | 0,001 mm (0,0001 pulg.) | 6,1 mm | ||
| Sonda articulable con perfil bajo 86PR-3 | ||||
| Esfera de acero (80TB1) de 1,58 mm (1/16 pulg.) | 2,0 mm (0,080 pulg.) | 4% | 3% | |
| Esfera de acero (80TB2) de 3,17 mm (1/8 pulg.) | 4,1 mm | 4% | 2% | |
| Hilo metálico (86TW2) de 0,66 mm (0,026 pulg.) | 4,1 mm | 3% | 2% | |
Nota: Para las sondas 86PR-1 y 86PR-2, la tolerancia de medición es = [(precisión x espesor) + 0,003 mm o 0,0001 pulg.]; para la sonda 86PR-3, la tolerancia de medición es =[(precisión x espesor)+ 0,025 mm o 0,001 pulg.)].
Registrador de datos alfanumérico integrado
El Magna-Mike® cuenta con un registrador de datos alfanumérico y extenso que es organizado en archivos. Éste ha sido diseñado para almacenar y transferir fácilmente las lecturas de espesor.
Es capaz de almacenar las lecturas de espesor en uno de sus cuatro formatos: incremental, secuencial, secuencial con puntos personalizados y cuadrícula bidimensional (2D).
- Envío directo de datos individuales o archivos a una hoja de cálculo Excel gracias al software de interfaz WINXL.
- Envío de datos a otro programa de proceso estadístico de control (PEC, por sus siglas en inglés).
- Salidas USB y RS-232.
- Exportación de datos en formato .txt y .cvs hacia una tarjeta de memoria MicroSD extraíble.
- Informes generados en el momento.
Visualización directa de la hoja de cálculo Excel
El Magna-Mike 8600 cuenta con las salidas RS-232 y USB. Éstas permiten la transferencia directa de datos a una hoja de cálculo Excel. El software de interfaz WINXL, permite enviar lecturas de espesor, de manera individual o en archivos, a un PC.
Software WINXL
Especificaciones
| General | Overall dimension | 236 mm x 167 mm x 70 mm (9.3 in. x 6.57 in. x 2.76 in.) |
| Weight | 1.68 kg (3.72 lb), including lithium-ion battery | |
| Keypad | English, Japanese, Chinese, International | |
| Languages | English, Spanish, French, German, Japanese, Chinese, Portuguese, Swedish, Norwegian, Dutch, Polish, Russian, Hungarian, Czech, Italian | |
| Data storage | Onboard and removable 2 GB MicroSD card | |
| Battery life (Optional) | 16 h (lithium-ion) | |
| Power requirements | AC Mains: 100 VAC to120 VAC, 200 VAC to 240 VAC | |
| Display type | Full VGA (640 x 480 pixels) transflective color LCD | |
| Display dimensions (W x H, Diag.) | 117 mm x 89 mm, 146 mm (4.62 in. x 3.49 in., 5.76 in.) |
|
| Min/Max capture mode | Captured at 60 Hz measurement rate | |
| Display update rate | 4, 8, 16 and 20 Hz | |
| Alarm | High and Low alarms | |
| Resolution | 0.1 mm (0.01 in.), 0.01 mm (0.001 in.), 0.001 mm (0.0001 in.) (depending on thickness range) | |
| Data logger | Internal file-based alphanumeric data logger | |
| Probes | 86PR-1 | Standard straight probe 82.30 mm (3.24 in) long and 18.62 mm (0.733 in.) dia. |
| 86PR-2 | Right angle probe head 58.84 mm x 18.62 mm, length 178.57 mm (2.32 in. x 0.733 in. dia.,length 7.030 in.) | |
| 86PR-3 | Low-profile articulating probe 241.3 mm (9.5 in.) long | |
| Environmental Testing | Vibration | MIL-STD-810G, Method 514.6, Procedure I |
| Drop | MIL-STD-810G, Method 516.6, Procedure IV | |
| Shock | MIL-STD-810G, Method 516.6 | |
| Designed for IP67 | Yes | |
| Inputs/Outputs | USB | USB 2.0 peripheral port |
| RS-232 | Yes | |
| Memory card | Maximum capacity: 2 GB removable MicroSD memory card | |
| Video output | VGA output standard | |
| Foot switch (optional) | Programmable (Save, Send, Meas or Q-Cal) | |
| Operation temperature | -10 °C to 50 °C (14 °F to 122 °F) |
Componentes de serie
Seleccione sonda y soporte (recta, en ángulo de 90° o de perfil bajo):
- 86PR-1 (U8470020): sonda estándar/recta, que incluye
el soporte 86PRS1 (U8771043) para sondas estándares en dos piezas. - 86PR-2 (U8470028): sonda en ángulo de 90°, que incluye
el soporte 86PRS2 (U8771044) para sondas estándares en dos piezas. - 86PR-3 (Q7800004): sonda de bajo perfil, que incluye el
soporte 86PRS3 (Q7800006) para sondas estándares en dos piezas. - 86PC (U8801410): cable de sonda para 86PR-1 y 86PR-2.
- WinXL (U8774010): software de interfaz para Excel.
Seleccione un cable entre los siguientes:
- 86ACC-KIT (U8771068): kit estándar de calibración;
86ACC-ER-KIT (U8771069): kit de calibración de rango extendido; o
86ACC-PR3-KIT (Q7800005): kit de calibración de sonda de bajo perfil. - EP-MCA: fuente de alimentación externa con cargador.
- 8600-MAN-CD (U8778535): disco compacto con manual (en todos los idiomas).
- 600-TC (U8780294): maleta pequeña de plástico.
- Seleccione un cable entre los siguientes:
- 600-C-RS232-5 (U8780299): cable RS-232
- EPLTC-C-USB-A-6 (U8840031): cable USB
El contenido de serie puede variar según su país o región. Póngase en contacto con su distribuidor local.
Accesorios opcionales
- 86PR-3 (Q7800004): sonda de bajo perfil articulable.
- 600-C-VGA-5 (U8780298): cable de salida VGA.
- 600-BAT-L-3 (U8051431): baterías recargables de iones de litio.
- 85FSW (U8780127): pedal (comando remoto)
- 86PR-2 (U8470028): sonda en ángulo de 90°.
- 86PRS2 (U8771044): soporte de sonda en dos piezas para la sonda 86PR-2.
- 86PCC (U8780323): cable espiralado para las sondas 86PR-1 y 86PR-2.
- 86PR1-WC (U8780324): cubierta protectora estándar para las sondas 86PR-1 y 86PR-2.
- 86PR1-CWC (U8780326): cubierta de protección con punta tipo cincel para las sondas 86PR-1 y 86PR-2.
- 86PR1-EWC (U8780344): cubierta de protección con punta plana para las sondas 86PR-1 y 86PR-2.
- 80TB1 (U8771030): esfera de acero de 1,58 mm (1/16 pulg.).
- 80TB2 (U8771031): esfera de acero de 3,17 mm (1/8 pulg.).
- 80TB3 (U8771032): esfera de acero de 4,76 mm (3/16 pulg.).
- 80TB4 (U8771022): esfera de acero de 6,35 mm (1/4 pulg.).
- 80TD1 (U8771034): disco plano
- 80TD2 (U8771035): disco de flanco en V.
- 86TBM3 (U8771039): esfera de acero magnética de 4,76 mm (3/16 pulg.)
- 86TBM4 (U8771040): esfera de acero magnética de 6,35 mm (1/4 pulg.)
- 86TW1 (U8771041): hilo metálico de 1,14 mm (0,045 pulg.)
- 86ACC-ER-KIT (U8771069): kit de calibración de rango extendido.
- 86ACC-W-KIT (U8771070): kit de hilos metálicos de calibración.
- 86ACC-D-KIT (U8771071): kit de discos de calibración.
- 86ACC-PR3-KIT (Q7800005): kit de calibración de sonda de bajo perfil.
- 80CAL-NIS (U8771011): normas de calibración (juego de 6) según certificación de trazabilidad NIST.
*Todas las especificaciones están sujetas a cambios sin previo aviso.
Aplicaciones
Medidor de espesores a efecto Hall para materiales no ferrosos
El medidor de espesores portátil a efecto Hall Magna-Mike® 8600 emplea el magnetismo para ejecutar mediciones fiables y repetibles en botellas de plástico, empaques y otros materiales no ferrosos.

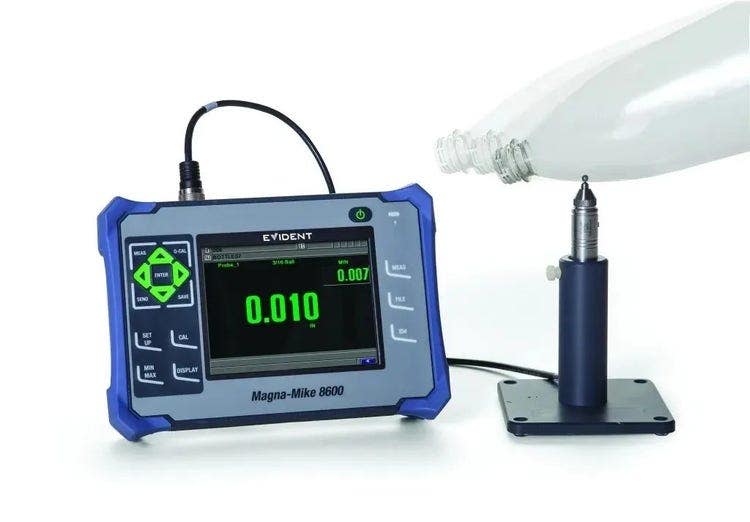

Empaques y botellas de plástico/vidrio
El medidor Magna-Mike 8600 mide el espesor de los empaques y recipientes de plástico o vidrio en las aplicaciones de varios sectores industriales. Simplemente deje caer la esfera auxiliar dentro del recipiente. Esta esfera será atraída por la sonda magnética que debe ser acoplada a la parte externa de la pieza. La esfera seguirá el recorrido de la sonda hasta en las inspecciones de superficies o esquinas de geometría compleja. Si el modo de escaneo mínimo está activado, podrá visualizar en modo continuo la medida de espesor en curso y la lectura de espesor más baja.
Contenido relacionado:
Medición del espesor de los productos y revestimientos de vidrio
Medición del espesor de pared para latas, contenedores y recintos metálicos
Medidores de espesores para la industria de moldeo por soplado
Sector automotor
La combinación de la sonda estándar/recta con dos discos, más la cubierta de protección (punta de tipo cincel), hace del Magna-Mike 8600 un instrumento idóneo para numerosas aplicaciones de costuras de rotura de automóviles en las que se requiere medir ranuras o surcos estrechos.
Contenido relacionado:
Medición del espesor de costuras de desgarramiento en la automoción: Coberturas de las bolsas de aire inflables
Sector aeroespacial
El medidor Magna-Mike 8600 ha sido integrado satisfactoriamente a los programas de control/aseguramiento de calidad de la industria aeroespacial para medir piezas hechas de materiales compuestos y materiales no ferrosos. Mediante el uso de los hilos metálicos es posible medir conductos de refrigeración en álabes de turbinas, mientras que las esferas magnéticas más grandes permiten inspeccionar piezas en motores de reacción, ofreciendo un alcance de hasta 25,4 mm (1 pulg.) de espesor.

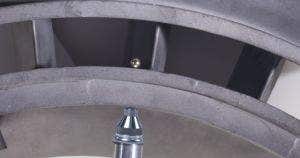

Medición de piezas aeroespaciales moldeadas de 24,1 mm (0,950 pulg.) de espesor

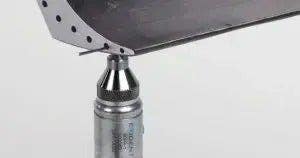

Medición de álabes de turbinas utilizando el hilo metálico
Contenido relacionado
Medición del espesor en materiales compuestos aeroespaciales
Aplicaciones adicionales
El medidor Magna-Mike 8600 puede medir el espesor de los recipientes de plástico y de otros materiales no ferrosos en muchas otras aplicaciones que cubren, por ejemplo, tubos de plástico, mangueras o conductos de caucho, membranas y revestimientos de caucho, moldes de cera y piezas moldeadas no ferrosas.
Contenido relacionado
Espesor de pared en los tubos de plástico
Ensayos ultrasónicos en piezas moldeadas de hierro, aluminio y aleaciones no ferrosas
Medición del espesor en moldes de cera para piezas de fundición precisa
Medición del espesor de mangueras y tubos de caucho
Medición del espesor de membranas y revestimientos de caucho
Material didáctico
Videos
Calibrar un medidor de espesor Magna-Mike 8600 utilizando un objetivo de disco
Calibrar un medidor de espesor Magna-Mike 8600 utilizando un objetivo de alambre
