LSAW
Los tubos soldados longitudinalmente por arco sumergido (LSAW) están fabricados con placas de acero dobladas y moldeadas que después son unidas por sus flancos usando una soldadura por arco sumergido a dos laterales. Estos son usados frecuentemente en el sector industrial del gas y el petróleo para formar tuberías que transportarán hidrocarburos a través de largas distancias.
LSAW Tube Inspection System
Descripción

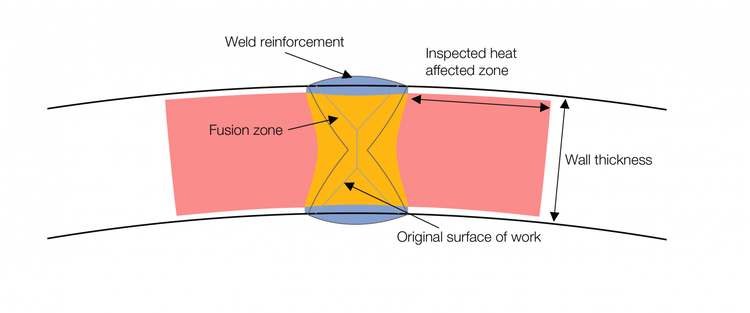

Los tubos soldados longitudinalmente por arco sumergido (LSAW) están fabricados con placas de acero dobladas y moldeadas que después son unidas por sus flancos usando una soldadura por arco sumergido a dos laterales. Estos son usados frecuentemente en el sector industrial del gas y el petróleo para formar tuberías que transportarán hidrocarburos a través de largas distancias.
Sistema de inspección de soldaduras longitudinales por arco sumergido (LSAW)

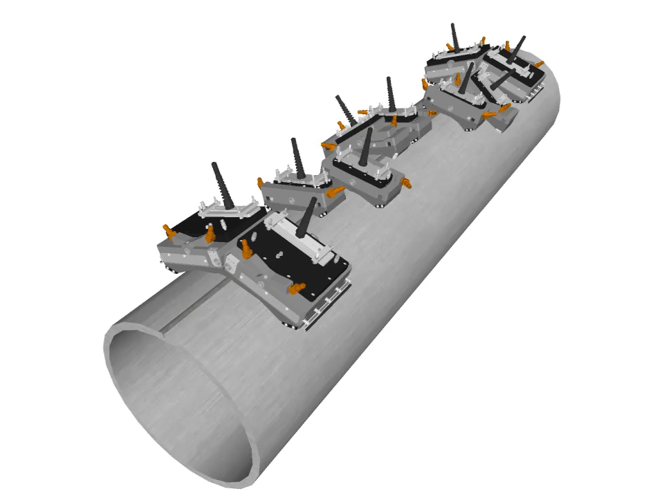

La solución de inspección de alta capacidad para tubos y soldaduras LSAW de Evident emplea sondas de ultrasonido multielemento (Phased Array) integradas en sistemas de ensayo completamente automáticos para cumplir con los rigurosos requisitos en la inspección volumétrica de soldaduras. El sistema LSAW ayuda a los fabricantes a garantizar la calidad de los tubos soldados longitudinalmente por arco sumergido, y puede ser adaptado para satisfacer las diversas necesidades de los fabricantes en el ámbito de productos tubulares para campos petrolíferos (OCTG).
Requisitos para la inspección de tuberías LSAW
El sistema LSAW ha sido desarrollado para satisfacer las normativas internacionales que determinan los requisitos de inspección en la fabricación de tuberías. Este inspecciona el volumen de las soldaduras al 100 % en tuberías lineales que van desde los 304,8 mm a los 2032 mm (de 12 pulg. a 80 pulg.) de diámetro externo hasta, además de la zona afectada por el calor (HAZ).
Defectos detectados:
- Grieta longitudinal y transversal (hasta de 3 mm [0,12 pulg.] de diámetro interno y externo por cada lado).
- Falta de fusión, falta de penetración y penetradores en función del espesor de la pared (DEP estándar*)
- Defectos de laminación en la zona afectada por calor (hasta 75 mm [3 pulg.] por cada lado de la soldadura)
Funciones de la solución automática llave en mano para LSAW
La integración del sistema de inspección para LSAW, en un proceso de control de calidad, permite al fabricante:
- Minimizar su dependencia a la habilidad del operador; ya que, el sistema ejecuta las calibraciones automáticamente.
- Detectar defectos a una velocidad normal de producción mediante verificaciones regulares de calibración.
- Limitar las dimensiones generales del cabezal de inspección.
- Optimizar la detección con una visualización 2D.
- Reducir el tiempo de reemplazo y preparación de la sonda gracias al posicionamiento automático de la sonda y la orientación del haz de matriz múltiple.
