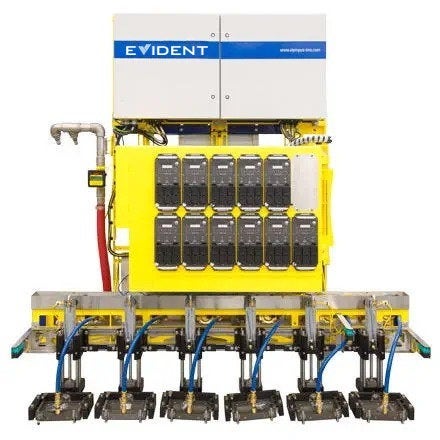

RTIS: Rotating Tube Inspection System

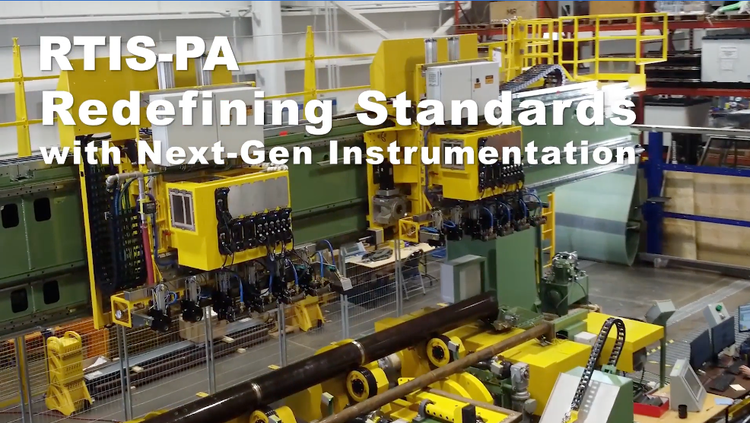

El sistema de inspección rotativo de tubos (RTIS) es una solución llave en mano que usa sondas de ultrasonido multielemento (Phased Array) integradas en un sistema de ensayo completamente automático a fin de cumplir los estrictos requisitos relativos a la inspección volumétrica y superficial. Los beneficios principales comprenden:
El sistema de inspección rotativo de tubos (RTIS) es una solución llave en mano que usa sondas de ultrasonido multielemento (Phased Array) integradas en un sistema de ensayo completamente automático a fin de cumplir los estrictos requisitos relativos a la inspección volumétrica y superficial. Los beneficios principales comprenden:
- Intervención reducida por parte de un operador capacitado gracias a una calibración automática.
- Detección de defectos a la velocidad de la producción con las verificaciones de calibración.
- Aplicación familiarizada en las principales empresas petroleras
- Detección de defectos oblicuos para cumplir con la normativa industrial vigente o pendiente.
- Máximo rendimiento del sistema con las funciones de mapeo en 2D e inspección en los términos de tubos
El sistema ha sido desarrollado para proporcionar una solución fácil de uso que ayuda a asegurar la calidad de los tubos sin costura y los tubos soldados por resistencia eléctrica. Esto comprende:
- Administración exclusiva del proyecto
- Instrumentos, sondas y componentes mecánicos
- Sistema de control de agua
- Software
- Comisión de estudio, capacitación y soporte posventa.
Inspección completa de tubos
Inspeccione defectos longitudinales, transversales y oblicuos, además de medir el espesor de pared del material bajo inspección.
- Innovadora suela (zapata) con cámara de agua que proporciona un rango flexible de grados para adaptarse al movimiento del tubo y favorecer un excelente acoplamiento.
- Desarrollado para dejar solamente minúsculas áreas sin inspección en los términos del tubo.
- Calibración automática para generar resultados repetibles/reproducibles.
- Alta sensibilidad para defectos pequeños de referencia con una relación de señal y ruido superior a los 12 dB.
- Empleado para satisfacer normas de inspección (API-5CT y API-5L)
Longitudinal
Transversal
Oblicuo
Maximización de la productividad
El sistema es adaptable y puede ser configurado para satisfacer los diferentes tipos de inspección.
- La cantidad de cabezales o componentes electrónicos de inspección puede ser adaptada en conformidad con los niveles de producción requeridos.
- Hasta cuatro aperturas por cada sonda de ultrasonido multielemento pueden ser accionadas simultáneamente.
- Amplia superposición de escaneo mecánico que puede cubrir hasta 120 mm/r.

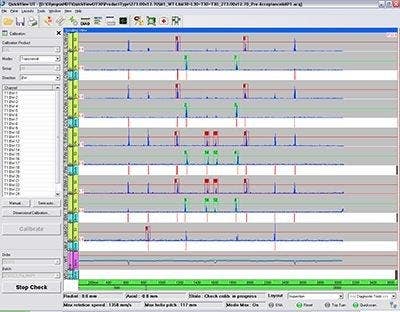

Calibración automática
Para llevar a cabo una inspección completa, cada sonda de ultrasonido multielemento (Phased Array) debe ser calibrada. Durante la calibración, las aperturas de cada sonda se desplazan sobre un defecto conocido, lo que permite que el nivel de ganancia sea ajustado automáticamente. Esta función permite ejecutar y confirmar una calibración precisa de cada ley focal, lo que conlleva a un ahorro de tiempo sin tener que depender de las capacidades de un usuario.
- Todas las sondas son calibradas en una sola secuencia automática.
- La verificación de la calibración se efectúa bajo condiciones normales de producción.
- Cada defecto de referencia es confirmado para asegurar su identificación por encima del nivel de alarma.
- Los resultados son mostrados en un gráfico continuo y mapeo de soldadura de fácil interpretación.
Unidad de software y adquisición
Sondas de ultrasonido multielemento, una potente unidad de adquisición y un software avanzado se combinan operativamente para proporcionar un potente sistema de inspección de fácil uso.
Unidad de adquisición por ultrasonido multielemento (Phased Array)
El módulo QuickScan™ PA 32:256 está calificado conforme al grado de protección IP55, y está desarrollado para integrar fácilmente entornos industriales.
Fácil configuración
El software QuickView facilita tanto la configuración del sistema como la adquisición y gestión de los datos.
El asistente del software simplifica la creación de configuraciones según las dimensiones de cada pieza bajo ensayo. Los parámetros de configuración y calibración de inspección ajustados para cada diámetro de tubo pueden ser almacenados y recuperados fácilmente. Los resultados finales pueden ser combinados y mostrados de manera clara para diferenciar claramente los tubos aceptados de aquellos rechazados.
- Rápido acceso a configuraciones de inspección predefinidas.
- Asistente de software para simplificar la creación de nuevas configuraciones.
- Acceso controlado de usuarios para minimizar los errores de los operadores.
- Almacenamiento de la información de calibración e inspección para trazabilidad.
- Creación de archivos de adquisición para cada tubo inspeccionado a fin de almacenar datos local o remotamente.
- Generación de informes personalizados y herramientas avanzadas de control de procesos
Resultados claros
Cuando una inspección finaliza, los resultados son combinados y mostrados para diferenciar claramente los tubos que son aceptados y aquellos rechazados.
- Fácil interpretación de los resultados de inspección mediante gráficos continuos en tiempo real.
- Rápida reconfiguración al cambiar las dimensiones de un tubo
- Informes detallados de las alarmas y los datos de inspección.
- Herramienta informática de supervisión para combinar y almacenar datos en una base de datos común a fin de centralizar los resultados y visualizarlos en una sola estación de trabajo.
- Integración sencilla de dos sistemas en líneas de producción.
Especificaciones
244,4 mm : 0,25 m/s
406,4 mm : 0,15 m/s
Taladros pasantes (TDH) de 32 mm y 1,6 mm, taladro de fondo plano (FBH)de 6,35 mm
Roscas (entalladuras) en T y Ob: < 3 dB
TDH de 3,2 mm y FBH de 6.35 mm: < 4 dB
