Vue d’ensemble
Inspection de grosses pièces forgées

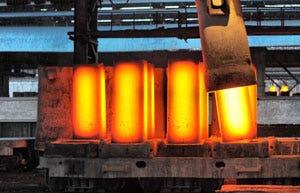

Le forgeage est un processus utilisé dans la fabrication de composantes métalliques nécessitant une grande résistance, telles que des arbres de turbogénérateurs et des grands disques. Dans ce processus, le métal est généralement chauffé et formé à l’aide de forces de compression. Le forgeage a l’avantage de produite des pièces plus résistantes que la fonte ou l’usinage.
Le processus de forgeage est associé à la formation de discontinuités volumétriques naturelles, telles que des inclusions et des porosités. Ces discontinuités peuvent être situées n’importe où dans la pièce et doivent être identifiée avec certitude et ensuite caractérisées pour garantir que la pièce réponde à des exigences de qualité élevées.
Discontinuités naturelles
Les inclusions et les vides peuvent être situés n’importe où dans le métal, du la zone près de la surface jusqu’au milieu. Il faut définir correctement l’emplacement de ces discontinuités et en évaluer la taille, peu importe leur emplacement dans la pièce.

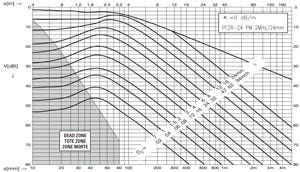

Illustration de la propagation du faisceau et diagramme de courbe AVG correspondant
Référence d’étalonnage
Les systèmes d’inspection de pièces forgées sont généralement étalonnés à l’aide de l’écho de fond. Une courbe AVG est générée basée sur la taille attendue du réflecteur équivalent (ERS). Il est possible de convertir cette courbe AVG en une courbe TCG pour simplifier l’identification de la discontinuité et améliorer l’efficacité de l’opérateur.
Technique d’inspection

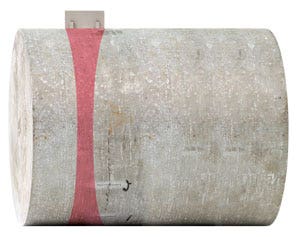

Inspection volumétrique
L’inspection volumétrique est effectuée à l’aide d’une sonde multiélément générant des ondes longitudinales à des angles variés. Des sondes à ultrasons conventionnels (UT) sont ajoutées pour générer des ondes transversales à angle prononcé.

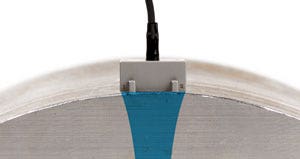

Inspection sous la surface

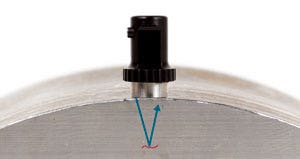

L’inspection sous la surface est effectuée à l’aide d’une sonde à émission-réception séparées à ultrasons conventionnels, qui permet de réduire la zone morte près de la surface.
Solution
Solution haute performance
Qualitätsprüfgerät für PA und UT

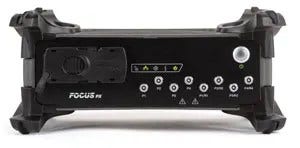

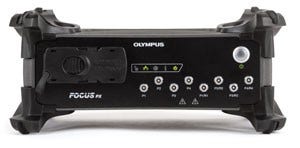

Das FOCUS PX besitzt die neueste Phased-Array-Technologie, um ein einzigartiges Signal/Rauschverhältnis zu erzeugen. Vier zusätzliche Kanäle für konventionellen Ultraschall sind zur verstärkten Flexibilität für die Prüfung von schweren Schmiedeteilen verfügbar.
bis zu
12 dB
verbessertes Signal/Rauschverhältnis im Vergleich zu TomoScan FOCUS LT
Jusqu’à
4
canaux UT dédiés

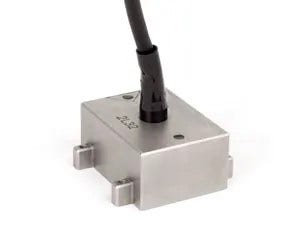

Sonde et sabot à ultrasons multiéléments spécialisés pour une application
La sonde multiélément Olympus destinée à l’inspection de grosses pièces forgées offre un meilleur SNR comparativement aux produits de la concurrence et elle offre aussi la couverture multiangle. Il existe un sabot sur mesure à contact étroit pour un couplage optimisé.
bis zu
Jusqu’à
4 dB
d’amélioration du SNR par rapport aux sondes de la concurrence
Logiciel puissant
Le logiciel FocusPC est équipé de fonctions avancées conçues pour optimiser les applications d’inspection de grosse pièces forgées, en exploitant complètement les spécifications haut de gamme du FOCUS PX.
Inspection en continue
Des fichiers de données sont continuellement générés tout au long du processus d’inspection, ce qui permet l’inspection ininterrompue de pièces très grosses.
Inspection TCG personnalisée
Importez des courbes TCG basées sur la méthode AVG pour faciliter l’identification des défauts et améliorer l’efficacité de l’opérateur.

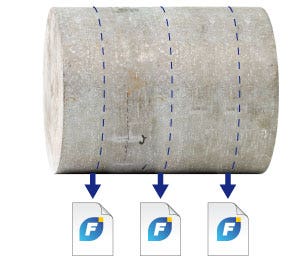

Fonction d’inspection continue du FocusPC

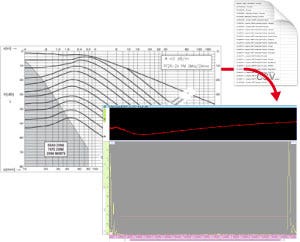

Fonction d’importation de la courbe TCG du FocusPC
