La cause profonde : Un alliage incorrect est entré dans la chaîne d'approvisionnement.

Il a été récemment constaté que du matériau en titane (Ti) d'une nuance d'alliage incorrecte a été utilisé lors du processus de fabrication et d'assemblage de certains aéronefs. Plus précisément, dans les ferrures de fixation des poutres de plancher du fuselage, les raccords de rails de sièges, les pièces de la zone du plancher pressurisé, la ferrure avant de la turbine à air de secours (RAT), la barrière avant du compartiment cargo arrière et les maillons de ferrure.

Il a été constaté que différentes nuances de titane (Ti-CP, Ti Grade 5, Ti-6Al-4V) avaient été utilisées alors qu'il aurait fallu utiliser celles spécifiées.

Le bulletin de service détaille les exigences de rectification pour tous les aéronefs concernés, ainsi qu'une procédure utilisant un analyseur XRF portable pour inspecter les pièces en service afin d'identifier la nuance d'alliage utilisée.

C’est une leçon à retenir pour toutes les entreprises de fabrication de composants critiques dans l’aéronautique : des processus d’identification positive des matériaux (PMI) et d’assurance et de contrôle qualité appropriés doivent être en place pour garantir que la bonne spécification de nuance d’alliage soit sélectionnée, utilisée et fournie. L’inspection est essentielle, car se fier uniquement aux certificats de matériaux d’un fournisseur ou d’un stockiste peut entraîner des échanges involontaires ou des erreurs humaines.

Le risque en jeu : Pourquoi ce problème exige une action immédiate

Compte tenu du caractère critique de ces raccords, si le matériau est incorrect, cela pourrait avoir des conséquences catastrophiques. Corrosion, contraintes, fissures pourraient se développer au fil du temps, entraînant une défaillance prématurée des composants et nécessitant d'importantes réparations dans le meilleur des cas. Dans le pire des cas, les sièges ou d'autres composants pourraient se détacher de l'appareil et provoquer des lésions graves ou endommager l'avion.

Il est nécessaire de vérifier rapidement et de manière non destructive la composition en alliage des composants installés, en réduisant au minimum le temps d'immobilisation au sol (AOG). Il faut également renforcer le contrôle de la qualité des composants fabriqués et fournis aux fabricants/assembleurs aéronautiques afin de garantir que les spécifications d'alliage correctes sont utilisées, fournies et respectées.

La solution : Vérification rapide et précise des alliages sur le terrain

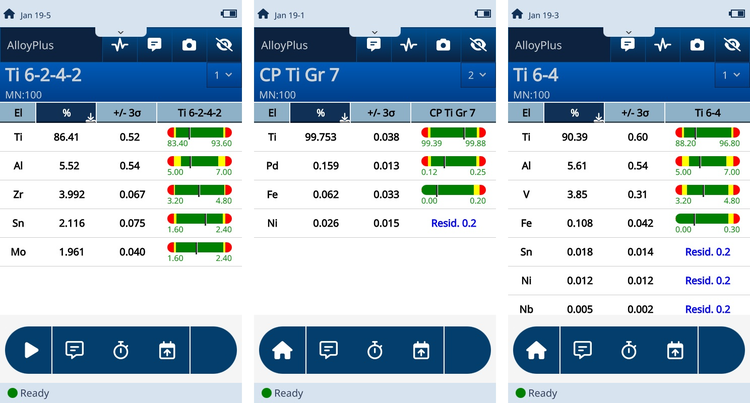

Les analyseurs XRF portables Evident VANTA Core (V2CR/V2CA) et Element-S (V2EL-SDD) constituent une solution idéale pour l’analyse chimique rapide, précise et non destructive des alliages sur les composants. Que ce soit in situ, pour les matières premières avant fabrication, ou pour les composants pendant et après fabrication, la capacité à mesurer avec précision des éléments clés tels que le titane (Ti), l’aluminium (Al), le vanadium (V) et le nickel (Ni) en quelques secondes permet une vérification immédiate et in situ de la composition de l’alliage.

Grâce à une interface logicielle conviviale, à la possibilité de générer des rapports PDF/CSV avec images caméra (les caméras sont optionnelles sur le Vanta Core) et à un design ergonomique bien équilibré, les Evident Vanta Core et Element-S rendent le processus d’inspection et de vérification plus simple.

Conçue selon la norme Mil-STD-810G (test de chute de 1,2 m) et la protection contre la pénétration de la poussière et de l’eau IP55/54, la gamme Evident Vanta est destinée à être utilisée dans des environnements difficiles et parfaitement adaptée à une utilisation sur le terrain, à bord des aéronefs ou en milieu industriel. Une protection physique robuste du détecteur est incluse afin de minimiser le risque de remplacements coûteux du détecteur en cas d’erreur de l’opérateur.

Considérations opérationnelles : Garantir la précision dans des conditions réelles

Bien que l’analyse elle-même soit non-destructive, une précision optimale nécessite une préparation adéquate des échantillons. La zone d’analyse doit être propre, plane et exempte de contamination de surface, de calamine, d’oxydation ou de revêtement.

Pour les composants in situ, un léger meulage ou abrasion de surface peut être nécessaire pour exposer le matériau de base réel et permettre une détermination précise de l’Aluminium (nécessaire pour la séparation des alliages de titane ayant des concentrations d’Al différentes). Les opérateurs doivent également s'assurer que la géométrie de l'échantillon permet à la fenêtre de l'analyseur d'être parfaitement alignée avec la surface pour garantir une intégrité analytique constante, car des surfaces rugueuses ou courbes peuvent compromettre la précision.

À retenir : Renforcer la sécurité grâce à des matériaux vérifiés

La découverte récente de nuances d'alliage de titane incorrectes dans des pièces critiques d'avion nous rappelle brutalement que les certificats de matériaux ne sauraient à eux seuls remplacer une vérification rigoureuse sur site. Dans un secteur à enjeux élevés où la différence entre le Ti-CP et le Ti-6Al-4V peut avoir un impact sur l'intégrité structurelle d'un fuselage ou d'une soute, l'identification positive des matériaux (PMI) constitue une protection essentielle. La mise en œuvre d'un protocole QA/QC robuste utilisant la technologie XRF portable permet aux fabricants et aux équipes de maintenance d'intercepter les erreurs humaines et les écarts de la chaîne d'approvisionnement avant qu'ils ne dégénèrent en défaillances critiques pour la sécurité ou en immobilisation au sol (AOG) coûteuse.

En utilisant les analyseurs Evident Vanta Core et Element-S, les opérateurs peuvent atteindre une précision de niveau laboratoire en quelques secondes, même dans les environnements exigeants d'un hangar ou d'un atelier de production. Bien que des facteurs tels que la préparation de surface et la géométrie de l’échantillon nécessitent une attention particulière, la capacité de vérifier de manière non destructive les concentrations d’éléments tels que l’aluminium et le vanadium offre une confiance totale dans la spécification des matériaux. En définitive, l’adoption de ces outils de diagnostic avancés ne se contente pas de satisfaire aux exigences des bulletins de service ; elle renforce une culture de sécurité et de précision qui est fondamentale pour l’industrie aérospatiale.
