Sondes à émission-réception séparées
Solutions de mesure d’épaisseur et de recherche de défauts
Veuillez noter que la disponibilité du produit varie selon les régions. Contactez le représentant Evident de votre région pour en savoir plus.
Vue d’ensemble
Caractéristiques
- Idéales pour la détection des décollements entre le revêtement et l’âme dans les composites en nid d’abeilles

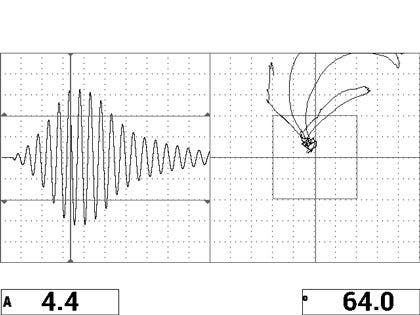

- Haute sensibilité, image et signal nets
- Détection des décollements des deux côtés de la pièce dans la plupart des applications
- Compatibles avec les méthodes à émission-réception séparées par radiofréquence, par impulsion et par balayage
- Design ergonomique et configuration facile
- Aucun couplant requis
Applications des sondes à émission-réception séparées
S-PC-P14
Numéro de commande : 9323945 (U8800601)
Caractéristiques techniques
Mode de fonctionnement : émission-réception séparées
Fréquence : large bande
Pointes : espacement de 14 mm (0,55 po)
Design ergonomique

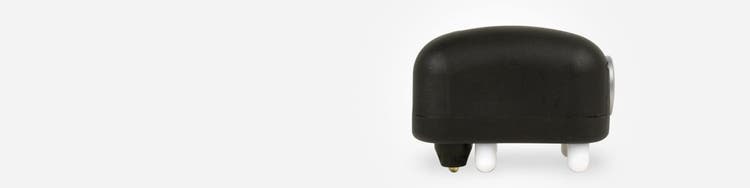

Sonde polyvalente et ergonomique à large bande de type émission-réception séparées avec 4 pieds et pointes de sonde sur l’extrémité de la sonde. Permet un balayage facile sur toute surface plane ou courbe à grand rayon. Les pointes placées sur le bord de la sonde permettent une analyse stable des bords des pièces. C’est le modèle de sonde privilégié pour la plupart des applications d’inspections des composites en nid d’abeilles.
S-PC-P16
Numéro de commande : 9323952 (U8010062)
Caractéristiques techniques
Mode de fonctionnement : émission-réception séparées
Fréquence : large bande
Pointes : espacement de 14 mm (0,55 po)
Sonde ergonomique à émission-réception séparées à large bande comportant des sondes à l’intérieur des 4 pieds pour une inspection facile sur des rayons de parties plus étroites, comme les bords d’attaque des ailes. Bien qu’elle soit destinée à des rayons plus étroits, cette sonde sera aussi performante sur des structures composites plus plates.
SPO-5629-PHV
Numéro de commande : 9322184 (U8010039)
Caractéristiques techniques
Mode de fonctionnement : émission-réception séparées
Fréquence : large bande, haute tension
Pointes : espacement de 12,7 mm (0,5 po), pointes à ressort
Sonde à large bande de type émission-réception séparées avec une empreinte plus petite et un corps allongé, destinée à être utilisée dans des zones d’accès plus étroites. Cette sonde présente généralement une sensibilité légèrement supérieure aux petits défauts par rapport aux modèles S-PC-P14 ou S-PC-P16, en raison de ses extrémités plus rapprochées. Bien que moins stable que les modèles S-PC-P14 ou S-PC-P16 sur les surfaces planes, la sonde SPO-5629-PHV, combinée au support de friction SPO-5629-H-R1, peut simplifier l’inspection des composites en nid d’abeilles.
SPO-5629-H-R1
Numéro de commande : SPO-5629-H-R1 (U8780312)
Conçu pour être utilisé avec la sonde SPO-5629PHV. Améliore la stabilité tout en gardant la sonde perpendiculaire à la surface d’inspection et donne la possibilité de s’écarter de la surface inspectée pour modifier la tension des pointes actives.
Sondes
Sondes à émission-réception séparées
Sondes de génération précédente
S-PC-P1
Numéro de commande : 9317812 (U8770418)
Caractéristiques techniques
Mode de fonctionnement : émission-réception séparées
Fréquence : basse
Pointes : fixes, espacement de 17 mm (0,67 po)
Capacité de détection : généralement 12,7 mm (0,5 po) ou plus
S-PC-P2
Numéro de commande : 9317854 (U8770419)
Caractéristiques techniques
Mode de fonctionnement : émission-réception séparées
Fréquence : basse
Pointes : à ressort, espacement de 19 mm (0,75 po)
Capacité de détection : généralement 12,7 mm (0,5 po) ou plus
S-PC-P11
Numéro de commande : 9317797 (U8010012)
Caractéristiques techniques
Mode de fonctionnement : émission-réception séparées
Fréquence : large bande
Pointes : à ressort, espacement de 17 mm (0,67 po)
Capacité de détection : généralement 12,7 mm (0,5 po) ou plus
S-PC-P12
Numéro de commande : 9322074 (U8770336)
Caractéristiques techniques
Mode de fonctionnement : émission-réception séparées
Fréquence : large bande
Pointes : fixes, espacement de 17 mm (0,67 po)
Capacité de détection : généralement 12,7 mm (0,5 po) ou plus
S-PC-P13
Numéro de commande : 9322076 (U8770336)
Caractéristiques techniques
Mode de fonctionnement : émission-réception séparées
Fréquence : large bande, haute puissance
Pointes : à ressort, espacement de 17 mm (0,67 po)
Capacité de détection : généralement 12,7 mm (0,5 po) ou plus
SPO-5629-P
Numéro de commande : 9318169 (8770421)
Caractéristiques techniques
Mode de fonctionnement : émission-réception séparées
Fréquence : large bande
Pointes : à ressort, espacement de 12,7 mm (0,5 po)
Capacité de détection : généralement 12,7 mm (0,5 po) ou plus
S-PC-DHV
Numéro de commande : 9323942 (U8800672)
Caractéristiques techniques
Mode de fonctionnement : émission-réception séparées
Fréquence : 5,1 kHz pour les structures d’une épaisseur supérieure à 25,4 mm ; de 6 à 12 kHz pour les structures d’une épaisseur inférieure à 25,4 mm
Impulsion : entre 1 et 3
Pointes : quatre
Capacité de détection : efficace pour une grande variété de matériaux, y compris les plastiques et les laminés de bois
* Câble DHV : nécessitent l'utilisation du câble SBM-CPM-DHV – 9122330 (U8800672)
Remarque : Le câble DHV fonctionne avec toutes les sondes à émission-réception séparées.
Câbles
Câbles de génération précédente
Procédures de remplacement de la pointe de la sonde
Procédures de remplacement de la pointe de la sonde
Les sondes comprennent deux pointes de sonde actives fixes ou à ressort, et trois pointes de stabilisation en plastique blanc. Une utilisation fréquente ou inappropriée causera une détérioration des pointes. Vous pouvez facilement et rapidement remplacer les pointes par de nouvelles en suivant les étapes ci-dessous.
1. Tournez la sonde et vérifiez quelles pointes doivent être remplacées.
Pour remplacer les pointes actives de la sonde

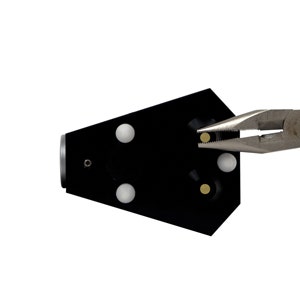

1. À l’aide de pinces ou de vos doigts, saisissez délicatement les pointes et retirez-les de la sonde.

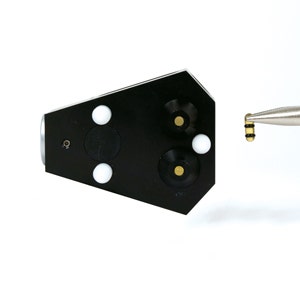

2. Insérez de nouvelles pointes actives. Vous pouvez utiliser de l’alcool pour faciliter l’insertion de pointes dans la sonde.
Pour remplacer les pointes stabilisatrices
1. Il est important de remplacer les pointes stabilisatrices une à la fois. Dévissez chaque pointe à l’aide de pinces ou de vos doigts, et assurez-vous de remettre la nouvelle pointe en place avant d’enlever la suivante.
Pointes de remplacement

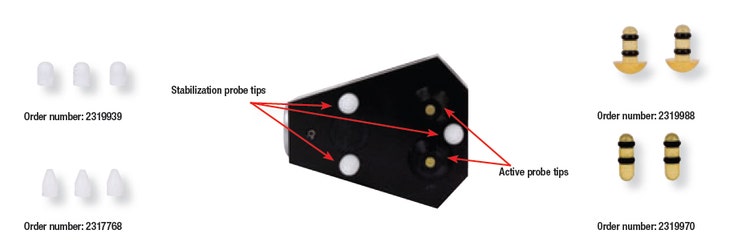

Pointe actives et pointes stabilisatrices de remplacement
Pointes actives
Pointes stabilisatrices
Ensemble de remise à neuf
un (1) ensemble de pointes actives, joints toriques inclus ;
un (1) ensemble de pointes stabilisatrices
Accessoires pour sonde BondMaster
3303965 (U8901365), ruban Téflon 1/4 po.
3304920 (U8901366), ruban Téflon 1/4 po.
