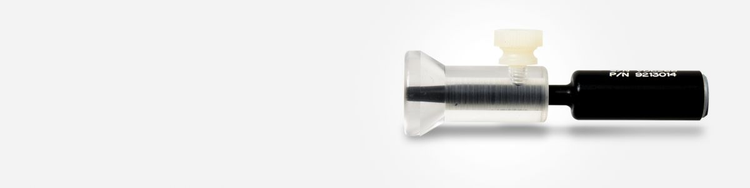

Les sondes de surface de type « crayon » sont équipées d’un collier réglable qui permet d’obtenir l’angle optimal pour l’inspection et assure une plus grande stabilité. Appartenant à la famille des sondes de surface à tige détachable en acier inoxydable, ces sondes crayon comportent de petites bobines et un boîtier de petit diamètre construit pour les fréquences plus élevées. Elles sont généralement utilisées pour la détection des fissures débouchantes.
Avantages
- Excellente détection des petits défauts
- Bonne stabilité sur les surfaces planes
- Technologie Powerlink™ disponible
- Vaste étendue de fréquences
- Grande variété de configurations de bobinage
Applications
- Inspection des boulons d’aéronefs à travers la peinture
- Inspection de la structure, de l’unité et du moteur des aéronefs.
- Détection au travers de la peinture de fissuration par corrosion sous contrainte dans l’acier inoxydable et l’acier non allié.
- Inspection des fissures de surface dans les équipements de fabrication et de transport
Différentielle à réflexion
Sondes à réflexion
Aussi appelées sondes à émission-réception séparées
- Convient aux petits défauts, comme les fissures de fatigue.
- Moins de dérive que les sondes pont.
- Sensibilité directionnelle.
- Résiste aux variations de température.
- Les bobines d’entraînement et réceptrices peuvent être optimisées séparément selon l’usage auquel elles sont destinées.
- Étendue de fréquences plus importante, car les bobines d’entraînement n’ont pas besoin d’être compensées par rapport aux bobines réceptrices.

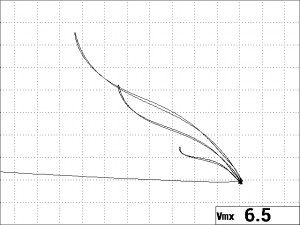

Les sondes à réflexion de type absolu d’Olympus donnent un signal net et fort comme indiqué.
Type
Bobine
Fréquence
Blindage
Connecteur
Numéro d’article
Numéro de référence
Numéro de câble
Numéro de référence
Type « crayon »
Différentielle à réflexion
De 500 kHz à 3 MHz
Non blindé
Triax Fisher
9213423
U8623173
SPO-6687
U8800538
Type « crayon »
Différentielle à réflexion
De 3 MHz à 6 MHz
Non blindé
Triax Fisher
9213424
U8623174
SPO-6687
U8800538
Type « crayon »
Différentielle à réflexion
De 500 kHz à 3 MHz
Blindé
Triax Fisher
9213425
U8623175
SPO-6687
U8800538
Type « crayon »
Différentielle à réflexion
De 3 MHz à 6 MHz
Blindé
Triax Fisher
9213426
U8623176
SPO-6687
U8800538
Type « crayon »
Différentielle à réflexion
De 500 kHz à 3 MHz
Blindé
Powerlink™
9222163
U8626025
9122083
U8800073
Type « crayon »
Différentielle à réflexion
De 500 kHz à 3 MHz
Non blindé
Powerlink™
9222430
U8629773
9122083
U8800073
Pencil
Reflection Differential
3 MHz to 6 MHz
Shielded
Powerlink™
9222432
U8614281
9122083
U8800073
Sondes de type pont absolu
Absolute bridge type probes
- Les bobines de référence internes garantissent la meilleure correspondance avec la bobine de contrôle lors de l’utilisation d’un connecteur Triax (Fischer™*) ou Powerlink™.
- Bobine blindée pour une résolution plus élevée.
- Détectez les fissures dans toutes les directions.
- Type de sonde couramment utilisé dans le monde entier.
- Option économique.

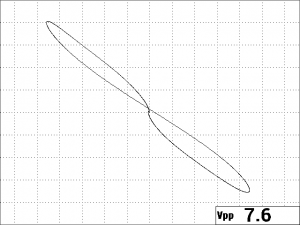

Les sondes de type pont absolu d’Olympus donnent un signal clair et fort, comme illustré.
* Tous les noms de produit sont des marques de commerce ou des marques déposées de leurs titulaires respectifs et de tiers.
Type
Bobine
Fréquence
Blindage
Connecteur
Numéro d’article
Numéro de référence
Numéro de câble
Numéro de référence
Type « crayon »
Pont absolu
De 100 kHz à 500 kHz
Non blindé
Triax Fisher
9213402
U8623152
9122244
U8800091
Type « crayon »
Pont absolu
De 500 kHz à 1 MHz
Non blindé
Triax Fisher
9213403
U8623153
9122244
U8800091
Type « crayon »
Pont absolu
De 1 MHz à 2 MHz
Non blindé
Triax Fisher
9213404
U8623154
9122244
U8800091
Type « crayon »
Pont absolu
De 2 MHz à 4 MHz
Non blindé
Triax Fisher
9213405
U8623155
9122244
U8800091
Type « crayon »
Pont absolu
De 4 MHz à 6 MHz
Non blindé
Triax Fisher
9213406
U8623156
9122244
U8800091
Type « crayon »
Pont absolu
De 100 kHz à 500 kHz
Blindé
Triax Fisher
9213408
U8623158
9122244
U8800091
Type « crayon »
Pont absolu
De 1 MHz à 2 MHz
Blindé
Triax Fisher
9213409
U8623159
9122244
U8800091
Type « crayon »
Pont absolu
De 2 MHz à 4 MHz
Blindé
Triax Fisher
9213410
U8623160
9122244
U8800091
Type « crayon »
Pont absolu
De 4 MHz à 6 MHz
Blindé
Triax Fisher
9213411
U8623161
9122244
U8800091
Type « crayon »
Pont absolu
De 500 kHz à 1 MHz
Blindé
Powerlink™
9222162
U8626024
9122083
U8800073
Type « crayon »
Pont absolu
De 100 kHz à 500 kHz
Blindé
Powerlink™
9222180
U8626027
9122083
U8800073
Type « crayon »
Pont absolu
De 1 MHz à 2 MHz
Blindé
Powerlink™
9222181
U8626028
9122083
U8800073
Type « crayon »
Pont absolu
De 100 kHz à 500 kHz
Non blindé
Powerlink™
9222412
U8626110
9122083
U8800073
Type « crayon »
Pont absolu
De 500 kHz à 1 MHz
Non blindé
Powerlink™
9222413
U8629440
9122083
U8800073
Type « crayon »
Pont absolu
De 1 MHz à 2 MHz
Non blindé
Powerlink™
9222414
U8629139
9122083
U8800073
Type « crayon »
Pont absolu
De 2 MHz à 4 MHz
Non blindé
Powerlink™
9222415
U8623305
9122083
U8800073
Type « crayon »
Pont absolu
De 4 MHz à 6 MHz
Non blindé
Powerlink™
9222417
U8616124
9122083
U8800073
Type « crayon »
Pont absolu
De 4 MHz à 6 MHz
Blindé
Powerlink™
9222418.00
U8626035
9122083
U8800073
Sondes absolues à réflexion
Sondes à réflexion
Aussi appelées sondes à émission-réception séparées
- Fournit une réponse similaire à la sonde pont absolue.
- Disponible avec des bobines d’entraînement et réceptrices empilées ou concentriques.
- Permet la détection de fissures dans toutes les directions.
- Résiste aux variations de température.
- Fonctionne sur une large gamme de fréquences.
Les sondes à réflexion de type absolu d’Olympus donnent un signal net et fort comme indiqué.
Type
Bobine
Fréquence
Blindage
Connecteur
Numéro d’article
Numéro de référence
Numéro de câble
Numéro de référence
Type « crayon »
Absolue à réflexion
De 100 kHz à 1 MHz
Non blindé
Triax Fisher
9213417
U8623167
SPO-6687
U8800538
Type « crayon »
Absolue à réflexion
De 1 MHz à 3 MHz
Non blindé
Triax Fisher
9213418
U8623168
SPO-6687
U8800538
Type « crayon »
Absolue à réflexion
De 100 kHz à 1 MHz
Blindé
Triax Fisher
9213420
U8623170
SPO-6687
U8800538
Type « crayon »
Absolue à réflexion
De 1 MHz à 3 MHz
Blindé
Triax Fisher
9213421
U8623171
SPO-6687
U8800538
Type « crayon »
Absolue à réflexion
De 100 kHz à 1 MHz
Blindé
Powerlink™
9222188
U8626033
9122083
U8800073
Type « crayon »
Absolue à réflexion
De 100 kHz à 1 MHz
Non blindé
Powerlink™
9222421
U8629500
9122083
U8800073
Type « crayon »
Absolue à réflexion
De 1 MHz à 3 MHz
Blindé
Powerlink™
9222423
U8626037
9122083
U8800073
Sondes pont différentielles
Sondes pont différentielles
- Convient aux petits défauts, comme les fissures de fatigue.
- Sensibilité directionnelle.
Les sondes pont différentielles d’Olympus donnent un signal clair et fort, comme illustré.
Type
Bobine
Fréquence
Blindage
Connecteur
Numéro d’article
Numéro de référence
Numéro de câble
Numéro de référence
Type « crayon »
Sondes pont différentielles
De 500 kHz à 2 MHz
Blindé
Triax Fisher
9213015
U8623150
9122244
U8800091
Type « crayon »
Sondes pont différentielles
De 500 kHz à 2 MHz
Non blindé
Triax Fisher
9213412
U8623162
9122244
U8800091
Type « crayon »
Sondes pont différentielles
De 2 MHz à 4 MHz
Non blindé
Triax Fisher
9213413
U8623163
9122244
U8800091
Type « crayon »
Sondes pont différentielles
De 4 MHz à 6 MHz
Non blindé
Triax Fisher
9213414
U8623164
9122244
U8800091
Type « crayon »
Sondes pont différentielles
De 2 MHz à 4 MHz
Blindé
Triax Fisher
9213415.00
U8623165
9122244
U8800091
Type « crayon »
Sondes pont différentielles
De 4 MHz à 6 MHz
Blindé
Triax Fisher
9213416
U8623166
9122244
U8800091
Type « crayon »
Sondes pont différentielles
De 500 kHz à 2 MHz
Blindé
Powerlink™
9222184.00
U8626029
9122083
U8800073
Type « crayon »
Sondes pont différentielles
De 2 MHz à 4 MHz
Blindé
Powerlink™
9222185
U8626030
9122083
U8800073
Type « crayon »
Sondes pont différentielles
De 4 MHz à 6 MHz
Blindé
Powerlink™
9222186
U8626031
9122083
U8800073
Type « crayon »
Sondes pont différentielles
De 500 kHz à 2 MHz
Non blindé
Powerlink™
9222426
U8629771
9122083
U8800073
