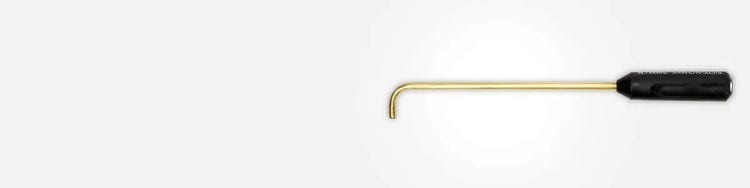

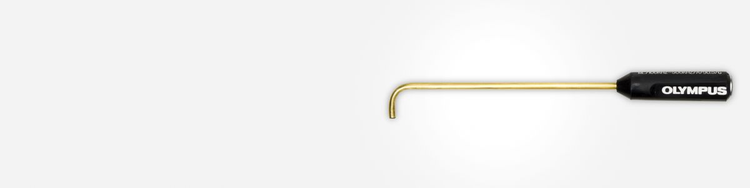

La conception à 90 degrés des sondes de surface à angle droit permet l’inspection de zones à accès restreint. Appartenant à la famille des sondes de surface à tige détachable en acier inoxydable, ces sondes à angle droit comportent de petites bobines et un boîtier de petit diamètre construit pour les fréquences plus élevées. Elles sont généralement utilisées pour la détection des fissures débouchantes.
Avantages
- Conviennent à la détection des petits défauts
- Atteinte des zones inaccessibles aux sondes standard.
- Conviennent à l’inspection du pourtour des fixations.
- Technologie Powerlink™ disponible
- Vaste choix de longueurs et de chutes de fréquence
- Disponible en configuration pont ou réflexion.
Applications
- Inspection des boulons d’aéronefs à travers la peinture
- Inspection de la structure, de l’unité et du moteur des aéronefs.
- Détection au travers de la peinture de fissuration par corrosion sous contrainte dans l’acier inoxydable et l’acier non allié.
- Inspection des fissures de surface dans les équipements de fabrication et de transport
Ces sondes sont compatibles avec l’appareil NORTEC 600
Les appareils compacts de la série Nortec 600 intègrent une gamme complète de fonctionnalités, comme des bobines d’équilibrage interne et un connecteur de sortie VGA. Les différents modèles permettent la mesure de la conductivité et de l’épaisseur du revêtement, sont compatibles avec les scanners rotatifs et peuvent fonctionner en double fréquence.
Pont absolu
Sondes de type pont absolu
- Les bobines de référence internes garantissent la meilleure correspondance avec la bobine de contrôle lors de l’utilisation d’un connecteur Triax (Fischer™*) ou Powerlink™.
- Bobine blindée pour une résolution plus élevée.
- Détectez les fissures dans toutes les directions.
- Type de sonde couramment utilisé dans le monde entier.
- Option économique.
Les sondes de type pont absolu d’Olympus donnent un signal clair et fort, comme illustré.
* Tous les noms de produit sont des marques de commerce ou des marques déposées de leurs titulaires respectifs et de tiers.
Absolue à réflexion
Sondes à réflexion
Aussi appelées sondes à émission-réception séparées
- Fournit une réponse similaire à la sonde pont absolue.
- Disponible avec des bobines d’entraînement et réceptrices empilées ou concentriques.
- Permet la détection de fissures dans toutes les directions.
- Résiste aux variations de température.
- Fonctionne sur une large gamme de fréquences.
Les sondes à réflexion de type absolu d’Olympus donnent un signal net et fort comme indiqué.
Sondes pont différentielles
Sondes pont différentielle
- Convient aux petits défauts, comme les fissures de fatigue.
- Sensibilité directionnelle.
Les sondes pont différentielles d’Olympus donnent un signal clair et fort, comme illustré.
