Sondes d’inspection des trous de boulons pour scanners rotatifs d’Olympus

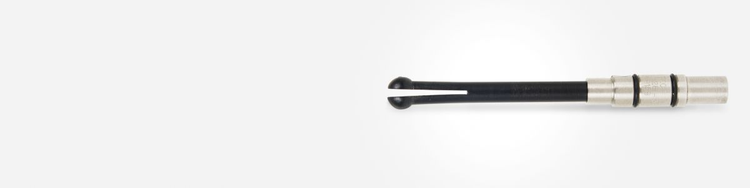

Les sondes pour scanner rotatif sont utilisées avec des dispositifs mécaniques permettant de faire tourner automatiquement la sonde dans le trou. Les sondes utilisent des bobines différentielles de réflexion, dont les fréquences de fonctionnement typiques de 100 kHz à 2 MHz. Ils présentent des tolérances étroites et sont très fiables.

Les sondes pour scanner rotatif sont disponibles dans une variété de diamètres et de styles. Les sondes des séries SPO-5965 et SUB sont équipées d’un connecteur Fischer à 4 broches et les sondes de la série SPO-3564 sont équipées d’un connecteur LEMO à 4 broches.

Les sondes énumérées sur cette page sont conçues pour être robustes ; elles sont presque indestructibles lorsqu’on les laisse tomber ou qu’on les dilate. Leurs extrémités sont dotées d’embouts en plastique souple qui se compriment automatiquement à leur taille d’origine après avoir été dilatés pour s’adapter à des trous de boulons plus grands (voir le tableau ci-dessous pour les dimensions de trous). L’avantage de ces embouts flexibles est qu’aucun réglage manuel supplémentaire ne doit être effectué sur la sonde après qu’un trou de boulon a été alésé à un diamètre plus important.

Les sondes pour scanner rotatif utilisent une bobine de type différentiel à réflexion fonctionnant dans une étendue de fréquence allant de 200 kHz à 3 MHz. Elles sont adaptées aux structures en aluminium ainsi qu’aux matériaux à faible conductivité.

Numéros d’article

Connecteur Fischer

Connecteur LEMO

SPO-5965*

Série SUB*

SPO-3564**

Dimensions des trous
mm (po)

Numéro d’article

Numéro de référence

Numéro d’article

Numéro de référence

Longueur utile
mm (po)

Numéro d’article

Numéro de référence

Longueur utile
mm (po)

De 3,2 à 3,9 (0,125 à 0,156)

9230531

U8610280

SUB-8-10

U8600494

44.0 (1.75)

9230784

U8614109

28.0 (1.10)

De 3,9 à 4,7 (0,156 à 0,187)

9230061

U8610267

SUB-10-12

U8600481

44.0 (1.75)

9230078

U8614059

28.0 (1.10)

De 4,7 à 5,5 (0,187 à 0,218)

9219979

U8610231

SUB12-14

U8600482

44.0 (1.75)

9217153

U8614091

28.0 (1.10)

De 5,5 à 6,5 (0,218 à 0,250)

9219980

U8610232

SUB-14-16

U8600483

50.8 (2.00)

9217154

U8614092

28.0 (1.10)

De 6,5 à 7,1 (0,250 à 0,281)

9219981

U8610233

SUB-16-18

U8600484

50.8 (2.00)

9217155

U8614093

28.0 (1.10)

De 7,1 à 7,9 (0,281 à 0,312)

9219982

U8610234

SUB-18-20

U8600485

50.8 (2.00)

9217156

U8614094

38.0 (1.50)

De 7,9 à 9,5 (0,312 à 0,375)

9219983

U8610235

SUB-20-24

U8600486

50.8 (2.00)

9217157

U8614095

38.0 (1.50)

De 9,5 à 11,0 (0,375 à 0,437)

9219978

U8610230

SUB-24-28

U8600487

50.8 (2.00)

9217158

U8614096

38.0 (1.50)

De 11,0 à 12,7 (0,437 à 0,500)

9219984

U8610236

SUB-28-32

U8600488

50.8 (2.00)

9217159

U8614097

38.0 (1.50)

De 12,7 à 14,3 (0,500 à 0,562)

9219985

U8610237

SUB-32-36

U8600489

50.8 (2.00)

9217160

U8614098

38.0 (1.50)

De 14,3 à 15,9 (0,562 à 0,625)

9230156

U8610252

SUB-36-40

U8600490

50.8 (2.00)

9218785

U8614099

38.0 (1.50)

De 15,9 à 17,4 (0,625 à 0,687)

9230157

U8610253

SUB-40-44

U8600491

50.8 (2.00)

9218786

U8614100

38.0 (1.50)

De 17,4 à 19,0 (0,687 à 0,750)

9230158

U8610254

SUB-44-48

U8600492

50.8 (2.00)

9218787

U8614101

38.0 (1.50)

* À utiliser avec les scanners MiniMite Fischer, Spitfire et autres scanners « universels ».
** À utiliser avec les scanners MiniMite LEMO, RA19 et RA2000.
