Les sondes glissantes sont spécialement conçues pour l’inspection des rangées de fixations. Elles fonctionnent en mode réflexion (bobines émettrices/réceptrice) et sont utilisées pour détecter les défauts de surface et à faible profondeur.
Les sondes glissantes sont offertes en deux modèles :
- Réglable : Elles comprennent des cales qui permettent de les ajuster pour leur adaptation à différentes tailles de fixations et elles sont munies de connecteurs Microdot.
- Fixe : Elles permettent la détection des mêmes défauts que les sondes réglables, mais elles sont généralement conçues pour des procédures spécifiques en raison de la taille de la bobine et de la gamme de fréquences.
Les sondes fixes comprennent généralement un connecteur Fischer/LEMO Triax et leur face inférieure est surélevée pour permettre à la sonde de glisser facilement sur les têtes de fixation surélevées.
Réglable
Type
Série
Étendue de fréquences
Hauteur
Longueur
Largeur
Connecteur
Numéro d’article
Numéro de référence
Sonde glissante
Réglable
De 100 Hz à 5 kHz
25,4 mm
85,1 mm (3,35 po)
19,1 mm
Microdot à 1 broches (2)
LTW0419-1
U8633025
Sonde glissante
Réglable
De 500 Hz à 10 kHz
25,4 mm
44,7 mm (1,76 po)
25,4 mm
Microdot à 1 broches (2)
LTW2018-1
U8633056
Sonde glissante
Réglable
De 500 Hz à 10 kHz
25,4 mm
44,5 mm (1,75 po)
25,4 mm
Microdot à 1 broches (2)
LTW0423-1
U8690009
Sonde glissante
Réglable
De 1 kHz à 20 kHz
25,4 mm
25,4 mm
25,4 mm
Microdot à 1 broches (2)
LTW5010-1
U8690010
Sonde glissante
Réglable
De 5 kHz à 100 kHz
25,4 mm
38,1 mm (1,5 po)
19,1 mm
Microdot à 1 broches (2)
LTW1022
U8633026
Fixe
Type
Série
Étendue de fréquences
Hauteur
Longueur
Largeur
Connecteur
Numéro d’article
Numéro de référence
Sonde glissante
Fixe
De 1 kHz à 100 kHz
25,4 mm
38,1 mm (1,5 po)
20,3 mm (0,80 po)
Triax Fischer/LEMO

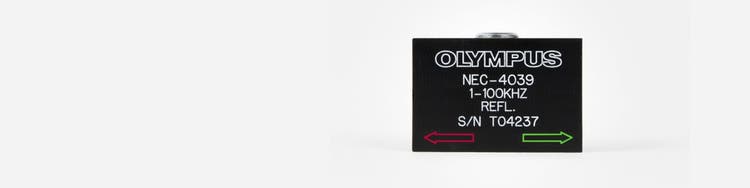

NEC-4039
U8636053
Sonde glissante
Fixe
De 1 kHz à 100 kHz
25,4 mm
38,1 mm (1,5 po)
20,3 mm (0,80 po)
Microdot à 2 broches
NEC-4039-1
U8636054
Sonde glissante
Fixe
De 1 kHz à 100 kHz
25,4 mm
38,1 mm (1,5 po)
20,3 mm (0,80 po)
Fischer à 4 broches
NEC-4039-2
U8636055
Sonde glissante
Fixe
De 1 kHz à 100 kHz
25,4 mm
38,1 mm (1,5 po)
20,3 mm (0,80 po)
Microdot à 1 broches (2)
NEC-4039-3
U8629545
Sonde glissante
Fixe
De 1 kHz à 100 kHz
38,1 mm (1,5 po)
58,4 mm (2,3 po)
30,4 mm (1,2 po)
LEMO à 7 broches
NEC-4039-7L
U8633027
