Vue d’ensemble

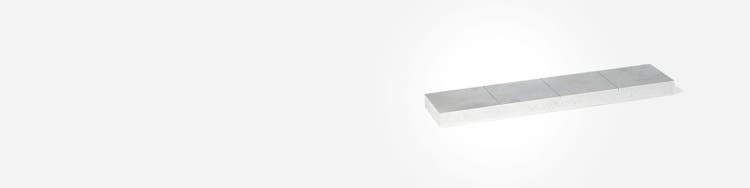

Les étalons de référence doivent être utilisés dans le cadre de toutes les applications. Ils sont offerts en plusieurs configurations et matériaux.
Des étalons de référence sont disponibles pour ce qui suit :
- Inspection de fissures de surface
- Inspection de fissures sous la surface
- Inspection de fixations
- Inspection de trous d’assemblage
- Inspection de fraisures
- Inspection de corrosion sous la surface
- Inspection de soudures
Des étalons de référence sont fabriqués pour les matériaux suivants :
- Alliages d’aluminium
- Alliages d’acier
- Acier inoxydable
- Titane
- Magnésium
Olympus peut fabriquer des étalons de référence pour tout constructeur aéronautique ou pour toute autre application d’inspection par courant de Foucault.
Étalons de référence
Type d’étalons de référence
Description
Référence
Numéro d’article
Numéro de référence
Fissure de surface
Étalon de référence pour fissure de surface dans l’aluminium
Profondeurs de l’encoche 0,008 po, 0,020 po, 0,0040 po
SRS-0824A
U8860536
Fissure de surface
Étalon de référence pour fissures dans l’acier non allié
Profondeurs de l’encoche 0,008 po, 0,020 po, 0,0040 po
SRS-0824S
U8860546
Fissure de surface
Étalon de référence pour fissures dans l’acier inoxydable
Profondeurs de l’encoche 0,008 po, 0,020 po, 0,0040 po
SRS-0824SS
U8860549
Fissure de surface
Étalon de référence pour fissures dans le titane
Profondeurs de l’encoche 0,008 po, 0,020 po, 0,0040 po
SRS-0824T
U8860550
Fissure de surface
Étalon de référence pour fissures dans le magnésium
Profondeurs de l’encoche 0,008 po, 0,020 po, 0,0040 po
SRS-0824M
U8860545
Trou
Étalon à trous multiples – nombre de trous – version - matériau – type d’encoche
Étalon de référence EC avec certif.
MHS-12-1A-0
U8860405
Trou
Étalon à trous multiples – nombre de trous – version - matériau – type d’encoche
Étalon de référence EC avec certif.
MHS-29-1A-0
U8860423
Trou
Étalon de référence pour aluminium 7075-T651/7075-T73
(NRK-3AL)
1920166
U8861513
Trou
Étalon de référence pour acier inoxydable
(NRK-3SS)
NRK-3SS
U8861604
Trou
Étalon de référence pour titane
(NRK-3T)
1920167
U8860227
Trou
Étalon de référence pour acier 4340
(NRK-3ST)
1920168
U8880206
Fixation
Étalon de référence pour la 2e couche d’aluminium avec sonde SPO-3932
SPO-3932
1916915
U8860199
Épaisseur
Étalon de référence pour épaisseur. 5 gradins en aluminium 7075-t6
Gradins de 0,020 po, 0,040 po, 0,060 po, 0,080 po, 0,100 po avec carrés de 0,75 po.
TRS-5-8A-7075-T6
U8861613
Formation
Étalon de référence pour la formation
Formation
NEC-6151-SD
U8861706
