Options de connecteur de réseau multiéléments
Solutions d'inspection d'épaisseur et de défauts

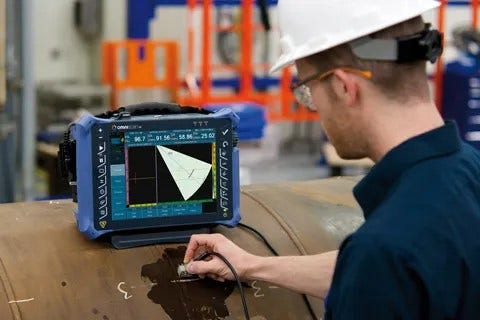

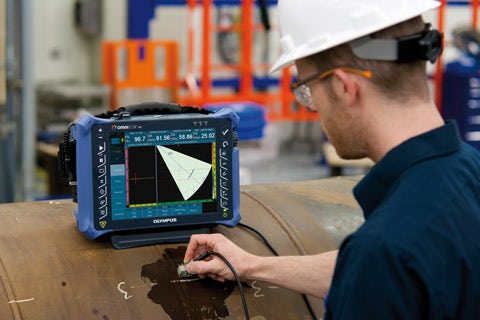

L’inspection par ultrasons multiéléments (PAUT) devient rapidement la méthode de contrôle non destructif la plus sûre et la plus utilisée. En tant que chef de file dans le domaine, Olympus propose un choix impressionnant de connecteurs standard et sur mesure pour les sondes à ultrasons multiéléments destinées à tout type d’appareils.
Le connecteur OmniScan d’Olympus avec son système de fermeture rapide continue à être la norme dans l’industrie. Olympus donne aussi un soutien technique complet pour des applications d’inspections, dont la liste ne cesse de s’allonger, d’un grand nombre de secteurs d’activités. Citons notamment l’industrie aérospatiale, l’industrie pétrochimique, la production d’énergie et l’industrie minière. Comme fournisseur mondial de produits CND, Olympus est résolu à aider ses clients actuels et futurs dans tous leurs besoins d’inspection.
Le tableau ci-dessous contient des exemples de sondes et de connecteurs standard.
Caractéristiques techniques et dimensions des sondes
| Dimensions extérieures (mm) |
|||||||||||
| Numéro de référence | Numéro d’article | Type de connecteur | Fréquence (MHz) | Nombre d’éléments | Pas (mm) | Ouverture active (mm) | Élévation (mm) | L | P | H | Type de sabot |
| U8330595 | 5L16-A10 | OM | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331679 | 5L16-A10 | GTZ | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331620 | 5L16-A10 | ITT | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331103 | 5L16-A10 | D78 | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331029 | 5L16-A10 | HY | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| Q3300149 | 5L16-A10 | ZTZ | 5,0 | 16 | 0,60 | 9,6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8330593 | 5L64-A12 | OM | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331681 | 5L64-A12 | GTZ | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331725 | 5L64-A12 | ITT | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331075 | 5L64-A12 | D78 | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8330986 | 5L64-A12 | HY | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| Q3300150 | 5L64-A12 | ZTZ | 5,0 | 64 | 0,60 | 38,4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8330274 | 5L32-A11 | OM | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8331687 | 5L32-A11 | GTZ | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330880 | 5L32-A11 | ITT | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8331481 | 5L32-A11 | D78 | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330866 | 5L32-A11 | HY | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| Q3300151 | 5L32-A11 | ZTZ | 5,0 | 32 | 0,60 | 19,2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330145 | 10L16-A00 | OM | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331685 | 10L16-A00 | GTZ | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331122 | 10L16-A00 | ITT | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331724 | 10L16-A00 | D78 | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8330193 | 10L16-A00 | HY | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| Q3300154 | 10L16-A00 | ZTZ | 10,0 | 16 | 0,31 | 4,96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
Veuillez noter :
Olympus offre des choix de connecteurs et de longueurs de câble pour toutes les sondes à ultrasons multiéléments standard ou sur mesure. Nous pouvons fabriquer des connecteurs sur mesure si vous nous fournissez les données et la description de la répartition des broches.
Connecteurs offerts
Connecteur Hypertronics
Connecteur D78
Connecteur GTZ (Phasor)
Connecteur ITT
Connecteur OmniScan avec système de fermeture rapide
Connecteur ZTZ (Topaz/Zircon/Quartz)
