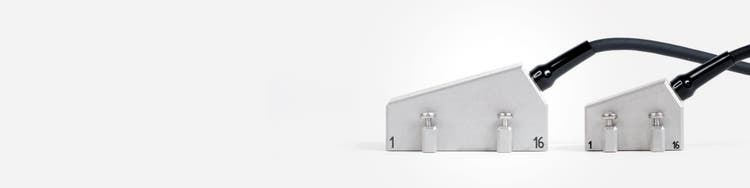

Les sondes à grande profondeur de pénétration sont spécialement conçues pour générer des signaux ultrasonores puissants. Grâce à leur capacité de pénétration profonde, due à l’élévation (hauteur) accrue de leurs éléments, ces sondes permettent de réaliser des contrôles non destructifs sur des aciers au carbone plus épais, ainsi que sur des matériaux bruyants et granuleux.
Avantages
- Grande élévation générant une énergie ultrasonore accrue
- Disponibles en différentes fréquences, selon vos besoins en matière de définition ou de pénétration
- Disponibles avec un nombre d’éléments plus élevé (A33) pour les techniques avancées comme la TFM et la PCI, ou les balayages combinés
Applications courantes
Sondes A3, A4, A5 et A33
Applications nécessitant une grande profondeur de pénétration
- Plaques et soudures épaisses
- Pièces forgées
- Matériaux granuleux ou bruyants
Caractéristiques techniques et dimensions des sondes
| Numéro d’article | Fréquence (MHz) |
Nombre d’éléments | Pas (mm) |
Ouverture active (mm) |
Élévation (mm) |
Dimensions extérieures (mm [po]) |
||
| L | l | H | ||||||
| 3.5L16-A3 | 3,5 | 16 | 1,60 | 25,6 | 16,0 | 36 (1,41) | 36 (1,41) | 25 (0,98) |
| 5L16-A3 | 5,0 | 16 | 1,20 | 19,2 | 12,0 | 36 (1,41) | 36 (1,41) | 25 (0,98) |
| 1.5L16-A4 | 1,5 | 16 | 2,80 | 44,8 | 26,0 | 57 (2,25) | 46 (1,80) | 30 (1,19) |
| 2.25L16-A4 | 2,25 | 16 | 2,00 | 32,0 | 20,0 | 57 (2,25) | 46 (1,80) | 30 (1,19) |
| 2.25L32-A5 | 2,25 | 32 | 0,75 | 24,0 | 24,0 | 29 (1,15) | 43 (1,67) | 24 (0,96) |
| 5L32-A5 | 5,0 | 32 | 0,60 | 19,2 | 20,0 | 29 (1,15) | 43 (1,67) | 24 (0,96) |
| 3.5L32-A33 | 3,5 | 32 | 1 | 32 | 24 | 40 (1,58) | 45 (1,77) | 35 (1,38) |
| 5L64-A33 | 5 | 64 | 0,5 | 32 | 24 | 40 (1,58) | 45 (1,77) | 35 (1,38) |
| Ces sondes sont livrées par défaut avec un connecteur OmniScan™ et un câble de 2,5 m (8,2 pi) ; elles peuvent toutefois être livrées avec d’autres connecteurs et d’autres longueurs de câble sur demande. | ||||||||
