Solutions de contrôle non destructif (CND)
Sondes à émission-réception séparées pour l’inspection de soudures
Vue d’ensemble
Avantages des sondes Dual Linear Array™ et Dual Matrix Array™
- Capacité d’émission et de réception d’ondes longitudinales dans les matériaux granulaires
- Pénétration accrue dans l’acier inoxydable, y compris dans les alliages austénitiques résistants à la corrosion et les soudures hétérogènes
- Excellent rapport signal sur bruit
- Fréquences plus élevées et éléments plus petits offrant des avantages pour les applications nécessitant la détection de très petites indications

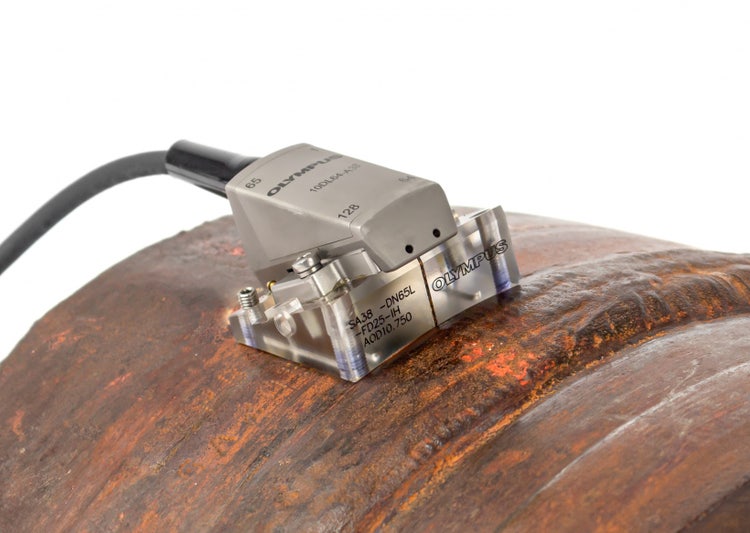

Sondes Dual Linear Array (DLA) A28 et A38
- Sondes à haute fréquence (jusqu’à 10 MHz) pour les applications nécessitant une sensibilité élevée (comme la détection de défauts causés par l’HTHA ou le fluage, ou la détection de fissures induites par l’hydrogène orientée sous contrainte)
- Deux réseaux de 32 (A28) ou 64 (A38) petits éléments permettant à la fois une surface de contact restreinte et une large couverture
- Série de sabots adaptés aux tuyaux d’un diamètre extérieur de 4,5 po [114,3 mm] et plus
- Série de sabots à angle de toit offrant une focalisation passive pour des profondeurs allant de 4 à 95 mm (de 0,16 à 3,74 po)
- Compatibles avec le support universel et les scanners ChainSCANNER™, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER et SteerROVER
Sondes Dual Linear Array (DLA) A26 et A36
- Applications d’inspection de soudures en acier inoxydable (soudures austénitiques, soudures hétérogènes, revêtements, etc.)
- Inspection de tuyaux épais (40–80 mm [1,6-3,1 po]) au moyen de la sonde à deux réseaux linéaires de 32 éléments A26
- Inspection de tuyaux très épais (80 mm [3,1 po] et plus) au moyen de la sonde à deux réseaux linéaires de 64 éléments A36
- Série de sabots adaptés aux tuyaux d’un diamètre extérieur de 8,625 po [219 mm] et plus
- Compatibles avec le support universel et les scanners ChainSCANNER et VersaMOUSE

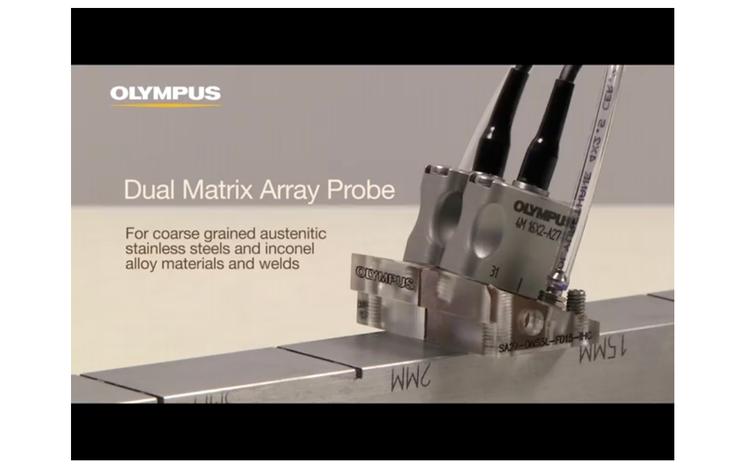

Sonde Dual Matrix Array à
32 éléments (16 × 2) A27
- Applications d’inspection de soudures en acier inoxydable (soudures austénitiques, soudures hétérogènes, revêtements, etc.)
- Inspection de tuyaux d’épaisseur moyenne
- Série de sabots adaptés aux tuyaux d’un diamètre extérieur de 4,5 po [114,3 mm] et plus
- Compatible avec le support universel et les scanners ChainSCANNER et VersaMOUSE

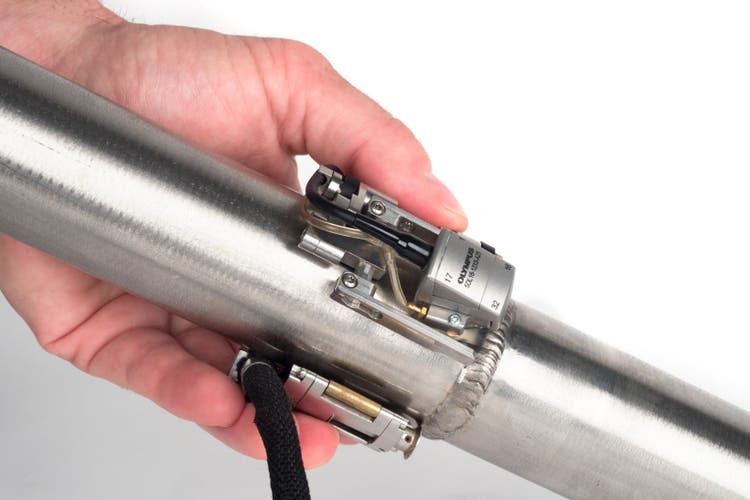

Sonde Dual Linear Array à 16 éléments A25
- Applications d’inspection de soudures en acier inoxydable (soudures austénitiques, soudures hétérogènes, revêtements, etc.)
- Inspection de tuyaux minces (profondeur focale passive d’environ 6 mm [0,23 po])
- Série de sabots adaptés aux tuyaux d’un diamètre extérieur de 1 à 4,5 po [de 25,4 à 114,3 mm]
- Compatible avec le scanner COBRA™
Caractéristiques techniques
Caractéristiques techniques et dimensions des sondes à ultrasons multiéléments
| Numéro d’article | Numéro de référence | Fréquence (MHz) |
Configuration | Nombre total d’éléments | Pas (mm) |
Élévation des éléments (mm) |
Ouverture active (mm) |
Dimensions extérieures (mm [po]) |
||
| L | l | H | ||||||||
| 2.25DM7X4-A17 | U8331715 | 2.25 | Deux réseaux matriciels (7 lignes x 4 éléments par ligne, par réseau) |
56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98) |
| 5DL16-12X5-A25 | Q3301132 | 5 | Deux réseaux linéaires (16 éléments par réseau) |
32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71) |
| 2.25DL32-32X12-A26 | Q3301043 | 2.25 | Deux réseaux linéaires (32 éléments par réseau) |
64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DL32-32X12-A26 | Q3301480 | 4 | Deux réseaux linéaires (32 éléments par réseau) |
64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DM16X2-A27 | Q3300060 | 4 | Deux réseaux matriciels (16 lignes × 2 éléments par ligne, par réseau) |
64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79) |
| 10DL32-9.6X5-A28 | Q3301742 | 10 | Deux réseaux linéaires (32 éléments par réseau) |
64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96) |
| 2.25DL64-64X12-A36 | Q3302293 | 2.25 | Deux réseaux linéaires (64 éléments par réseau) |
128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 4DL64-64X12-A36 | Q3302295 | 4 | Deux réseaux linéaires (64 éléments par réseau) |
128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 10DL64-19.2X5-A38 | Q3302412 | 10 | Deux réseaux linéaires (64 éléments par réseau) |
128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11) |
