Solutions d’inspection de défauts causés par la HTHA

OmniScan™ X4 : appareil de recherche de défauts
par ultrasons multiéléments doté des méthodes TFM et PCI

Détectez et caractérisez les petites fissures HTHA

La détection précoce et fiable des défauts causés par la HTHA est si complexe que plusieurs méthodes d’inspection sont souvent combinées pour maximiser la probabilité de détection. Les méthodes de diffraction en temps de vol (TOFD), de focalisation d’ultrasons multiéléments (PA) et de focalisation en tout point (TFM), surtout avec les sondes Dual Linear Array™ (DLA), se sont révélées particulièrement efficaces pour cette application.

L’appareil de recherche de défauts OmniScan™ X4 prend pleinement en charge ces méthodes, de même que l’imagerie par cohérence de phase (PCI), qui met en évidence les petits défauts et les pointes des fissures. L’OmniScan X4 offre également une variété d’outils logiciels embarqués qui simplifient la configuration et le processus d’analyse.

• Configurations intégrées de sondes DLA et de scanners
• Imagerie TFM à haute résolution (jusqu’à 1024 × 1024 points)
• Outils logiciels permettant d’optimiser le processus d’inspection TFM, de la configuration à l’analyse (plan d’inspection avec modèle AIM, gain corrigé en fonction du temps [TCG] automatique, mode d’excitation dispersée, gain logiciel et curseur de palette, traitement en temps réel de l’enveloppe TFM et filtres d’image, portes et alarmes)
• Ouverture TFM de 64 éléments et ouverture TFM étendue de 128 éléments (modèle 64:128PR de l’OmniScan X4)
• Imagerie par cohérence de phase permettant d’améliorer les petits défauts et les pointes des fissures (tous les appareils OmniScan X4)
• Possibilité d’acquérir simultanément jusqu’à 8 groupes TOFD et multiéléments, pour un survol préliminaire efficace
• Possibilité d’acquérir et d’afficher simultanément jusqu’à 4 groupes TFM et PCI
• Imagerie par émission d’ondes planes (PWI) disponible avec la TFM et la PCI (en utilisant l’appareil OmniScan X4 et des sondes linéaires)

Sondes

Sondes à haute sensibilité pour la détection des défauts causés par la HTHA

Détection plus précoce et plus fiable des attaques par l’hydrogène à haute température

Maximisez la couverture par faisceau angulaire des zones de soudure et des zones thermiquement affectées

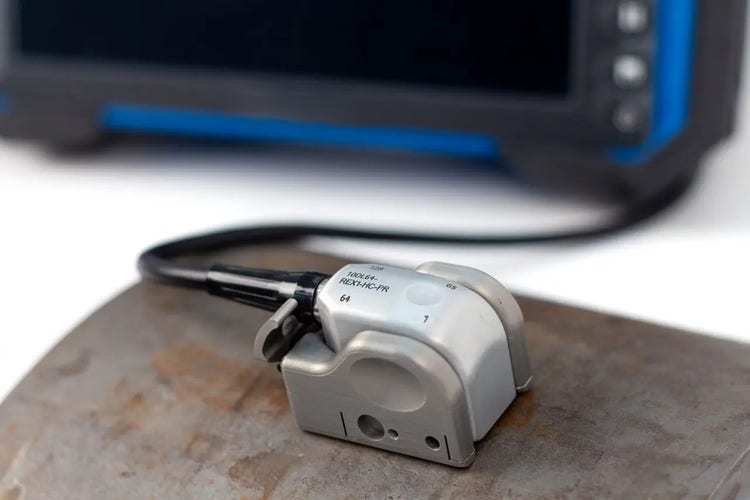

Sondes à faisceau angulaire Dual Linear Array™
A38 et A28

• Sondes à haute sensibilité de 10 MHz avec deux réseaux en configuration à émission-réception séparées
• Petit pas d’éléments permettant une imagerie TFM claire et une couverture grand angle de la soudure et de la zone thermiquement affectée (HAZ)
• Boîtier pivotant breveté permettant de rapprocher les réseaux et d’étendre ainsi la couverture de l’épaisseur du matériau
• Série de sabots dédiés couvrant des diamètres extérieurs de tuyaux allant de 4 à 48 po et des épaisseurs allant jusqu’à 95 mm (3,74 po)
• Sonde DLA A38 : réseaux de 64 éléments permettant une focalisation plus nette et plus profonde, exploitant ainsi tout le potentiel de l’appareil de recherche de défauts OmniScan™ X4
• Sonde DLA A28 : réseaux de 32 éléments permettant l’utilisation de sabots à surface de contact restreinte, pour un accès et un couplage facilités près la soudure

Caractéristiques techniques

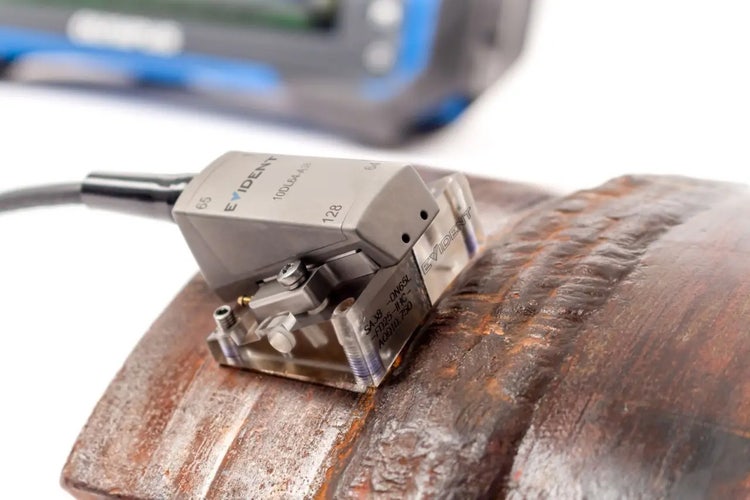

Sabots pour sondes A38 et A28

Les sabots d’angle pour sondes DLA A38 et A28 sont optimisés pour l’inspection du volume et de la zone thermiquement affectée des soudures. L’angle de ces sabots est réglé de manière à générer des ondes longitudinales selon un angle d’incidence nominal de 65 degrés dans l’acier. Ils ont un angle de toit calculé pour chaque diamètre axial extérieur se situant entre 101,6 et 1220 mm (entre 4 et 48 po).

Les sabots SA38 et SA28 sont disponibles en deux modèles offrant chacun une profondeur de focalisation différente pour couvrir une large gamme d’épaisseurs allant de 4 à 95 mm (0,16 à 3,74 po). Ces sabots vous permettent d’exploiter pleinement les capacités de focalisation étendues de la sonde A38.
